鼎信消防TS-RC-2202输入/输出模块（控制模块）接线方式

作者：消防百事通日期：2017-11-21 12:01:07 浏览：88108

鼎信消防产品接线

TS-RC-2202模块接线

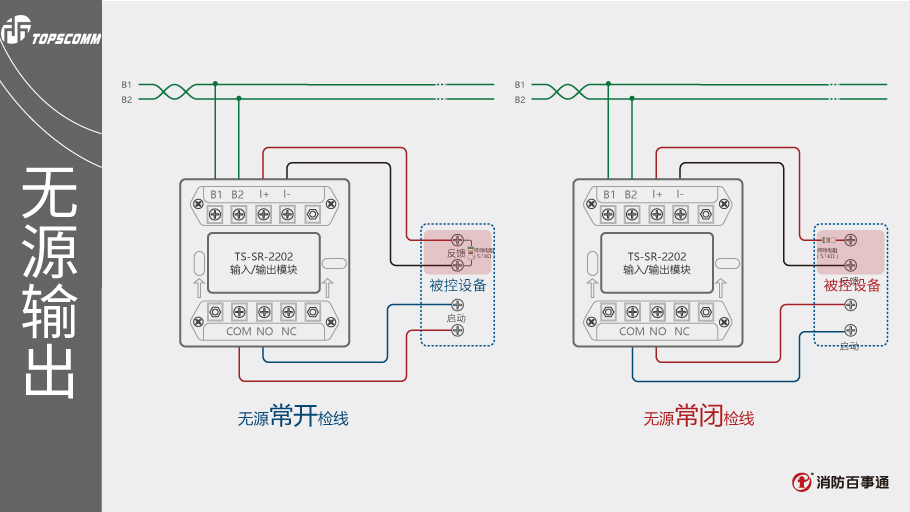

TS-RC-2202输入/输出模块无源输出

　　1、TS-RC-2202输入/输出模块只能用于控制电压为36V以下系统，严禁直接控制AC220V。

　　2、TS-RC-2202模块只提供无源触点输出，如需有源输出，需外接电源。

　　3、模块输出不需接入终端电阻，负载阻值应小于200KΩ。

TS-RC-2202输入/输出模块有源输出

　　1、TS-RC-2202输入/输出模块的工作模式可根据现场不同的应用进行设置。

　　2、模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个5.1kΩ的终端电阻。

　　3、模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个5.1kΩ的终端电阻。

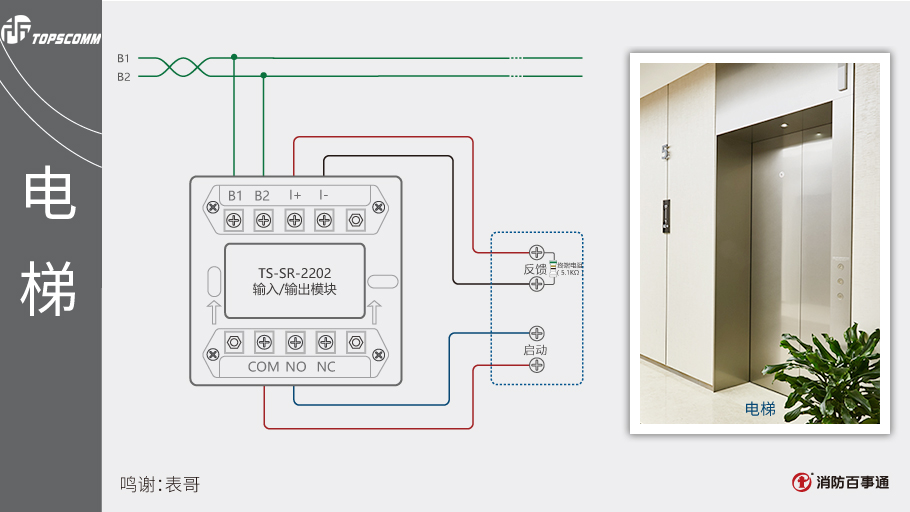

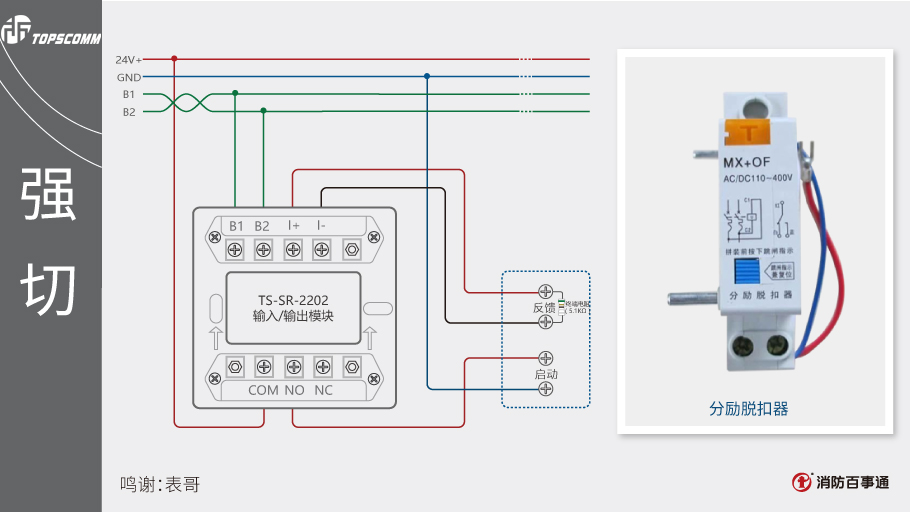

TS-RC-2202模块接线

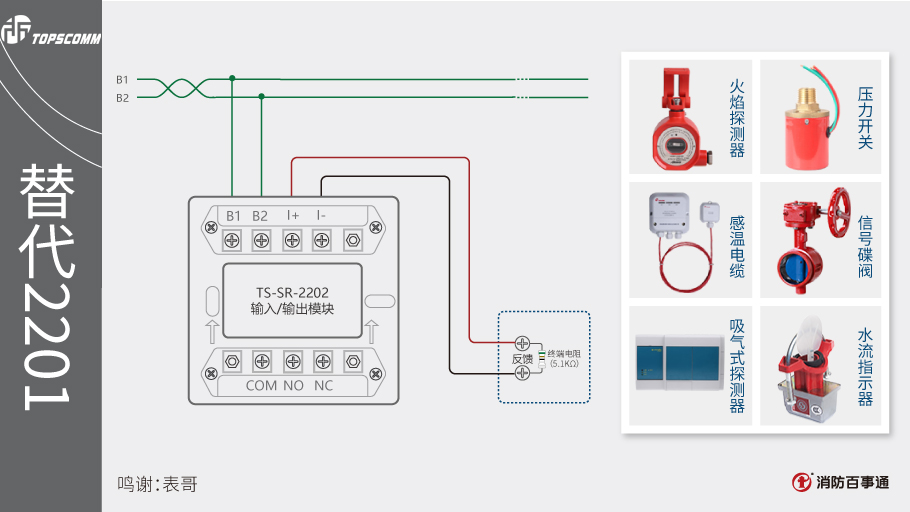

TS-RC-2202输入/输出模块接线

TS-RC-2202接风机

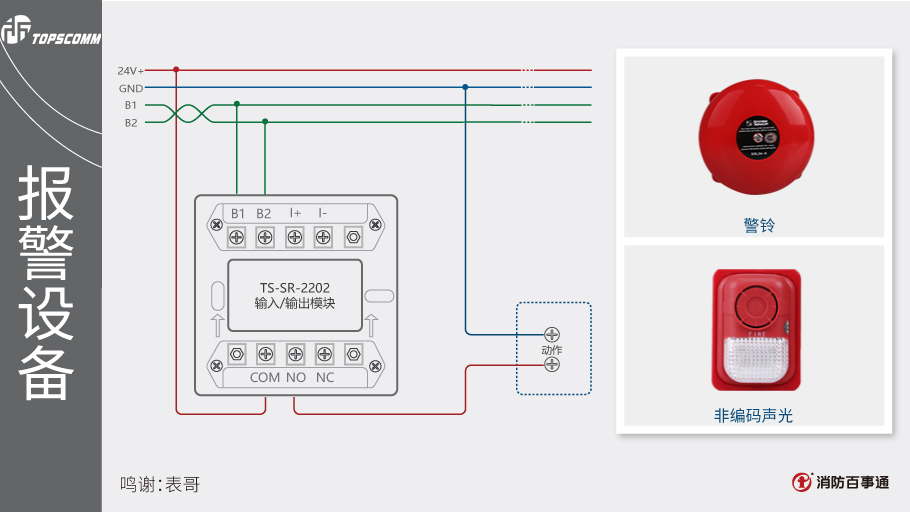

TS-RC-2202输入/输出模块接线

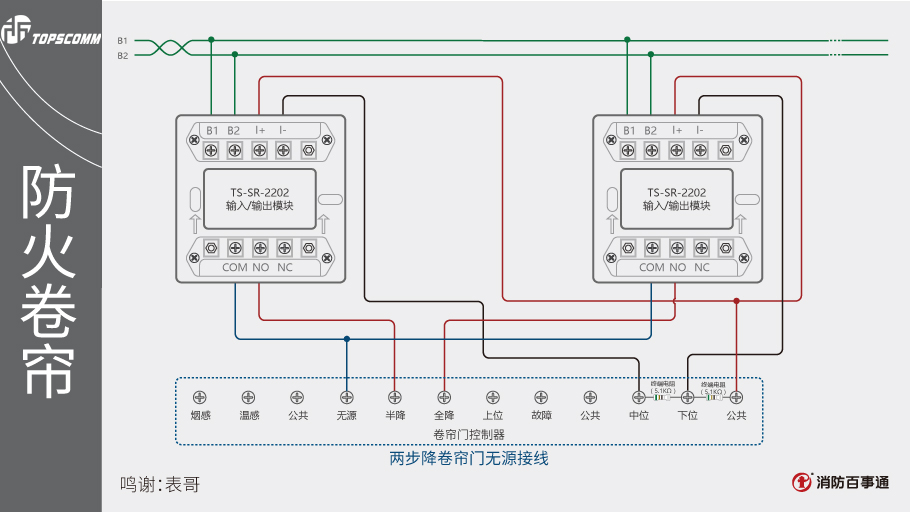

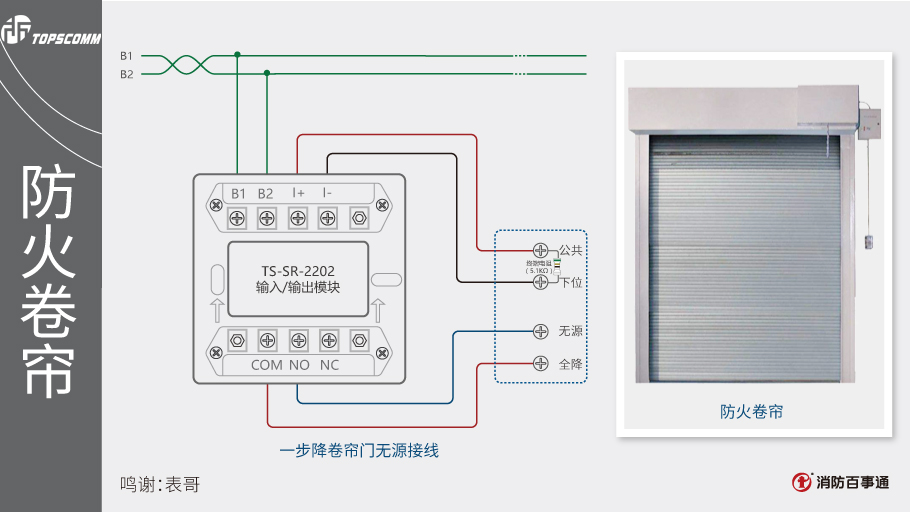

TS-RC-2202模块接线

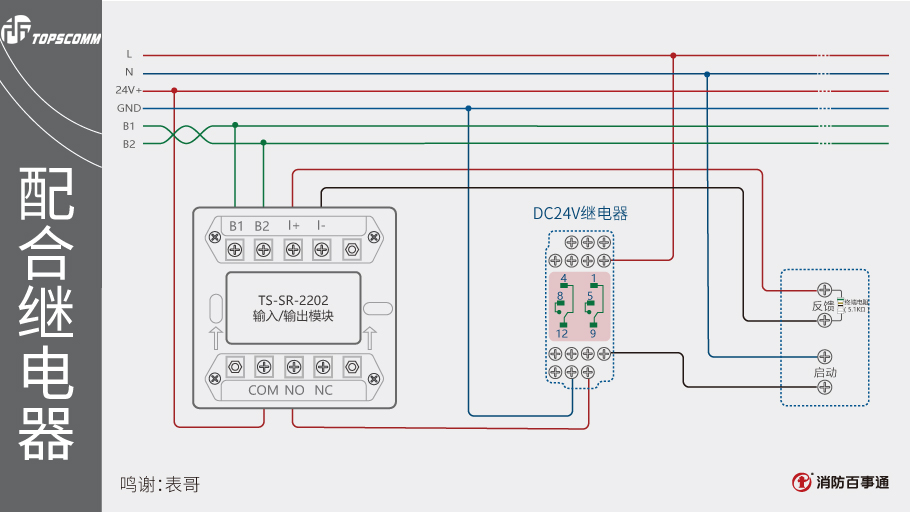

TS-RC-2202输入/输出模块接线

TS-RC-2202模块接线

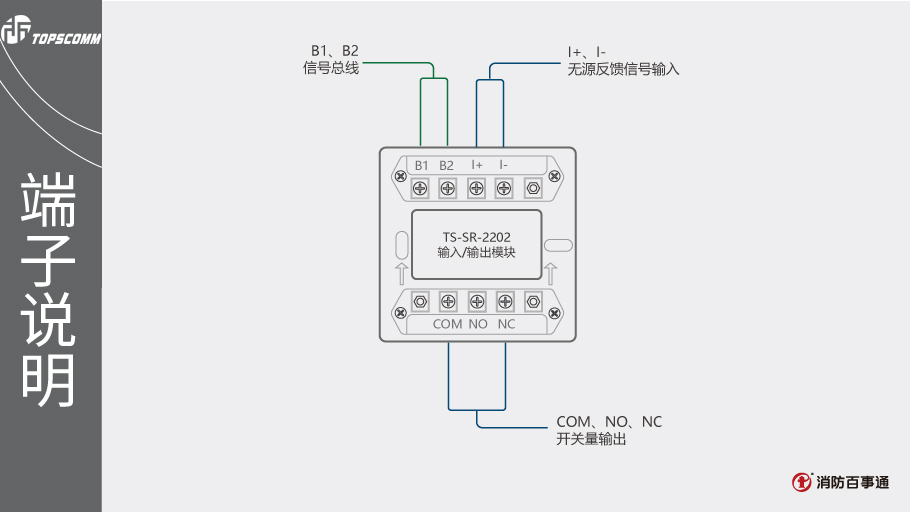

TS-RC-2202模块端子说明

　　1、无极性二总线（B1、B2）宜选用RVS-2×1.0mm²或1.5mm²阻燃或耐火双绞线。

　　2、反馈信号输入线（I+、I-）宜选用RV-2×1.0mm²或1.5mm²阻燃线。

　　3、输出线（COM、NO、NC）宜选用RVS-2×1.0mm²或1.5mm²阻燃或耐火双绞线。

　　4、穿金属管或阻燃管敷设。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料，还有各种消防设备的评测、资讯、报价等]

下一篇:泰和安TX3400隔离式安全栅接线图
上一篇:鼎信消防TS-SR-2201输入模块（监视模块）接线

用户评论

问匿名用户评论等级：

请问控制模块直接，控制风阀，风口，或者24伏继电器可以吗？

2019-11-04 20:50:39

问匿名用户评论等级：

我用了你们地设备，想了解设备怎样使用怎样接线。

答管理员：

详细可以电话联系我们，电话400-928-6119

2018-09-16 18:09:57

问匿名用户评论等级：

模块本身不需要DC24∨电源。设备需要24V继电器。要加24v电源。

2018-04-14 00:24:49

问匿名用户评论等级：

TS—DJ—1941接线方法

答管理员：

这型号应该是某个电气火灾品牌的产品，我们不是所有的产品接线图都上的哦。

2017-12-05 09:48:22

问匿名用户评论等级：

也不是都少了啊，控制模块还不是要24v才能工作的，

答管理员：

需要24V的是被控设备需要，而不是模块需要哦。模块不需要电源。

2017-11-27 14:43:57

问匿名用户评论等级：

跟其他产品大至都差不多

答管理员：

模块工作不需要另外的24V电源线

2017-11-27 11:57:31

问匿名用户评论等级：

这个大一点的工地能及时启动么？

答管理员：

没有问题的。模块功耗很低，和探测器一样，不需要另外的工作电源线了。

2017-11-27 09:28:15

问匿名用户评论等级：

鼎信的产品，接线就是简单！赞！

答管理员：

是值得赞的！不仅接线的数量少了，接线方式也得到了很大的改善。很人性化。

2017-11-22 10:17:30
