一、问题描述及原因分析

1．问题描述

自动喷水灭火系统部分电动控制阀（预作用阀组、快速排气阀、雨淋阀组），未采用专线接至消防控制室的手动控制盘。

2．原因分析

设计人员、施工调试人员对规范要求理解有偏差，对部分自动喷水灭火系统动作原理不熟悉。

二、规范要求及正确做法

1．规范要求

☆《火灾自动报警系统设计规范》(GB 50116-2013)第4.2.2条第2款、第4.2.3条第2款、第4.2.4条第2款。【图示1】

2．正确做法

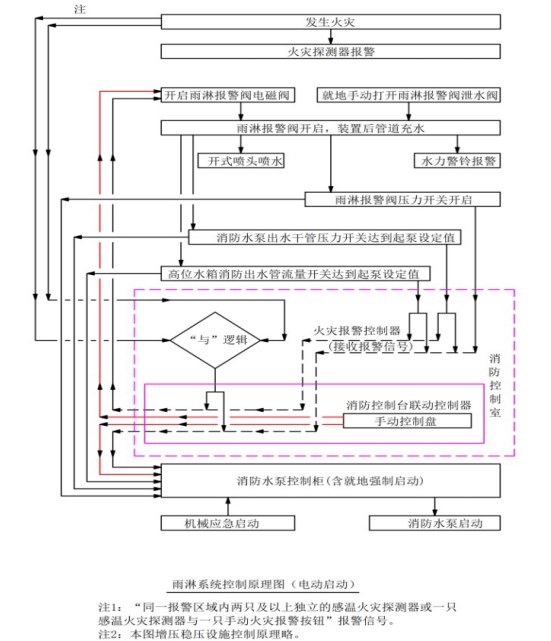

图示1

三、应对措施及防治指南

1．预作用系统的联动控制设计，手动控制方式应将喷淋消防泵控制箱（柜）的启动和停止按钮、预作用阀组和快速排气阀入口前的电动阀的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止及预作用阀组和电动阀的开启；

2．雨淋系统的联动控制设计，手动控制方式应将雨淋消防泵控制箱（柜）的启动和停止按钮、雨淋阀组的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制雨淋消防泵的启动、停止及雨淋阀组的开启；

3．自动控制的水幕系统的联动控制设计，手动控制方式，应将水幕系统相关控制阀组和消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制消防泵的启动、停止及水幕系统相关控制阀组的开启。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《火灾自动报警系统设计规范》(GB 50116-2013)

第4.2.2条 预作用系统的联动控制设计，应符合下列规定：

第2款 手动控制方式，应将喷淋消防泵控制箱（柜）的启动和停止按钮、预作用阀组和快速排气阀入口前的电动阀的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制喷淋消防泵的启动、停止及预作用阀组和电动阀的开启。

第4.2.3条 雨淋系统的联动控制设计，应符合下列规定：

第2款 手动控制方式，应将雨淋消防泵控制箱（柜）的启动和停止按钮、雨淋阀组的启动和停止按钮，用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，直接手动控制雨淋消防泵的启动、停止及雨淋阀组的开启。

第4.2.4条 自动控制的水幕系统的联动控制设计，应符合下列规定：

第2款 手动控制方式，应将水幕系统相关控制阀组和消防泵控制箱（柜）的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘，并应直接手动控制消防泵的启动、停止及水幕系统相关控制阀组的开启。
