一、问题描述及原因分析

1．问题描述

防火卷帘未按规范要求设置温控释放装置。【图示1】

图示1

2．原因分析

1）施工单位未仔细核对图纸，工序遗漏；

2）施工单位对温控释放装置的重要性了解不够，偷工减料。

二、规范要求及正确做法

1．规范要求

☆《防火卷帘》(GB 14102-2005)第6.4.7条。

☆《防火卷帘、防火门、防火窗施工及验收规范》(GB 50877-2014)第5.2.8条、第6.2.3条。【图示2】

2．正确做法

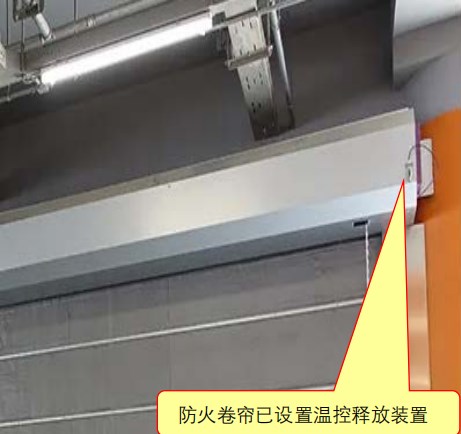

图示2

三、应对措施及防治指南

1．当防火卷帘温控释放装置的感温元件周围温度达到73℃±0.5℃时，释放装置开始动作，卷帘应依自重下降关闭。这主要是针对发生火灾时火灾自动报警系统发生故障或消防电源断电的情况下，卷帘仍能正常工作所采取的措施。因此，防火卷帘应设置温控释放装置；

2．温控释放装置的安装应符合设计和产品说明书的要求。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《防火卷帘》(GB 14102-2005)

第6.4.7条 温控释放性能

防火卷帘应装配温控释放装置，当释放装置的感温元件周围温度达到73℃±0.5℃时，释放装置动作，卷帘应依自重下降关闭

《防火卷帘、防火门、防火窗施工及验收规范》(GB 50877-2014)

第5.2.8条 温控释放装置的安装位置应符合设计和产品说明书的要求。

检查数量：全数检查。

检查方法：直观检查；对照设计图纸和产品说明书检查。

第6.2.3条 防火卷帘运行功能的调试应符合下列规定：

1防火卷帘装配完成后，帘面在导轨内运行应平稳，不应有脱轨和明显的倾斜现象。双帘面卷帘的两个帘面应同时升降，两个帘面之间的高度差不应大于50mm。

检查数量：全数检查。

检查方法：手动检查；用钢卷尺测量双帘面卷帘的两个帘面之间的高度差。

2防火卷帘电动启、闭的运行速度应为2m/min～7.5m/min，其自重下降速度不应大于9.5m/min。

检查数量：全数检查。

检查方法：用秒表、钢卷尺测量。

3防火卷帘启、闭运行的平均噪声不应大于85dB。

检查数量：全数检查。

检查方法：在防火卷帘运行中，用声级计在距卷帘表面的垂直距离1m、距地面的垂直距离1.5m处，水平测量三次，取其平均值。

4安装在防火卷帘上的温控释放装置动作后，防火卷帘应自动下降至全闭。

检查数量：同一工程同类温控释放装置抽检1个～2个。

检查方法：防火卷帘安装并调试完毕后，切断电源，加热温控释放装置，使其感温元件动作，观察防火卷帘动作情况。试验前，应准备备用的温控释放装置，试验后，应重新安装。
