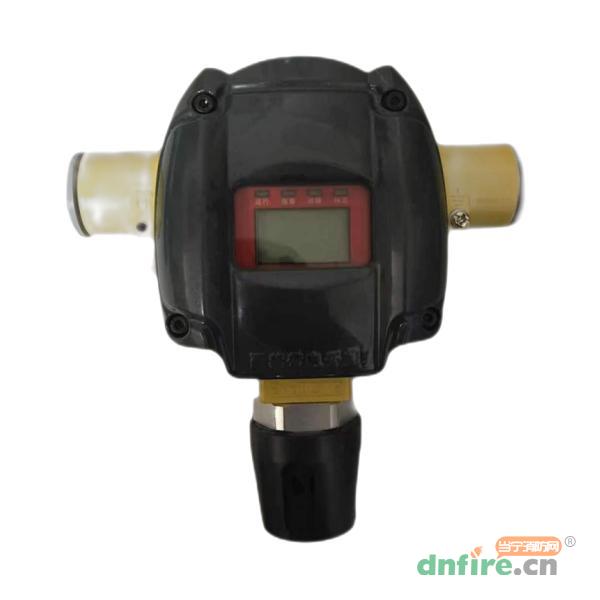

JTQB-BK61Ex-LCD(IR)点型可燃气体探测器是固定安装，专门针对工业行业现场检测可燃气体泄漏而生产的高端可燃气体探测器，输出功能齐全，适合多种场合使用。博康JTQB-BK61Ex-LCD(IR)探测器自带液晶显示，可直接通过屏幕查看现场气体浓度，可通过磁棒进行现场报警点设置、系数修改等操作，操作无需现场开盖。JTQB-BK61Ex-LCD点型可燃气体探测器具有传感器中毒保护电路和传感器脱落故障报警功能。
JTQB-BK61Ex-LCD探测器具有三种输出方式：4～20mA标准电流输出，RS-485输出，报警上限、报警下限、故障三组继电器触点输出，正常时报警为常开触点，故障为常闭信号。
JTQB-BK61Ex-LCD内置两个十进制拨码开关，可便捷的对探测器地址进行设置，RS-485输出方式与总线制BK3000型可燃气体报警控制器连接使用，4～20mA输出方式与多线制BK3000-A型可燃气体报警控制器连接使用。探测器可单独供电使用，也可以按其输出方式与DCS、PLC等工业自动化系统连接使用。
二、JTQB-BK61Ex-LCD(IR)点型可燃气体探测器基本参数
| 型号 |
JTQB-BK61Ex-LCD(IR) |
| 检测原理 |
红外吸收式 |
| 准确度 |
±3%FS |
| 重复性 |
2% |
| 响应时间 |
T90＜20S |
| 温度范围 |
-40℃～70℃ |
| 湿度范围 |
10～95%RH无凝露 |
| 供电电源 |
10～30VDC |
| 功耗 |
＜2W |
| 输出信号 |
4-20mA,RS-485,继电器触点输出 |
| 继电器容量 |
1A/24VDC |
| 外壳材料 |
铸铝、316不锈钢 |
| 接口螺纹 |
2-G3/4 |
| 防爆等级 |
ExdⅡCT6 |
| 防护等级 |
IP66 |
| 使用电缆 |
≥1.5mm2屏蔽电缆线 |
| 探测器与主机间最大距离 |
≤1000m |
| 传感器使用寿命 |
8-10年(与具体使用环境有关) |

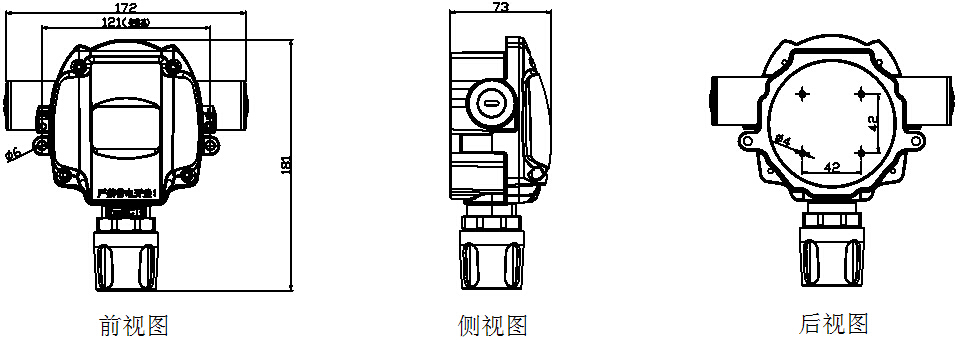

三、JTQB-BK61Ex-LCD(IR)点型可燃气体探测器外形尺寸图
JTQB-BK61Ex-LCD点型可燃气体探测器外形尺寸图
四、JTQB-BK61Ex-LCD(IR)点型可燃气体探测器特点
●JTQB-BK61Ex-LCD采用进口传感器，测量精度高，稳定性好，抗中毒，抗干扰能力强。
●采用宽温液晶屏，在环境温度高达85℃下可正常工作。
●可实时显示被测量气体的类型、浓度值、浓度单位及相应的工作状态。
●具有零点校正功能，可避免因零点漂移而引起的测量误差
●自带聚气标定罩，可现场进行气体浓度标定。
●JTQB-BK61Ex-LCD内置两个十进制拨码开关，可对探测器进行地址设置。
●无需开盖，可使用磁棒在现场对探测器进行报警点设置、系数修改及其他调校工作。
●隔爆型防爆设计，可用于工厂条件的1、2区危险场所。
●内置三组无源开关量输出触点，可与消防系统互联，也可实现现场控制功能。
●双G3/4接头设计，可用于外挂声光报警器。
●专业设计的安装支架，可适应多种不同的安装环境。

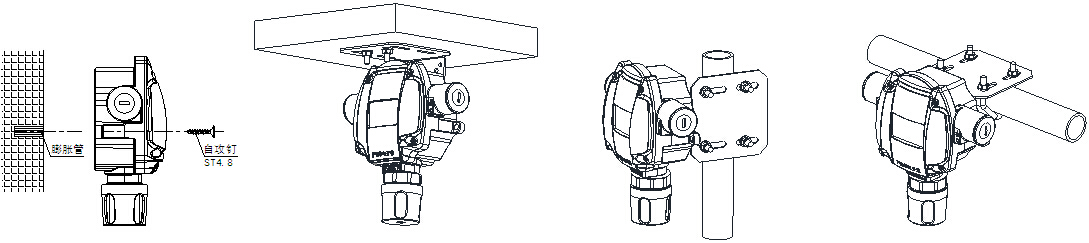

JTQB-BK61Ex-LCD点型可燃气体探测器安装图
六、JTQB-BK61Ex-LCD点型可燃气体探测器应用场所
JTQB-BK61Ex-LCD点型可燃气体探测器广泛应用于石油、石化行业的炼油厂、石油管线、化工厂、焦化厂、油库、液化气站、CNG、LNG、酒库、喷漆房、钻井平台、城市燃气、锅炉房、冶金行业、电力行业等产生可燃性气体、有毒有害气体泄露场所的气体检测。
七、JTQB-BK61Ex-LCD(IR)点型可燃气体探测器接线说明
| 端子标示 |
电路特征 |
| RS485-B |
RS485通讯线 |
| RS485-A |
RS485通讯线 |
| +24V |
+24VDC |
| -24V |
GND |
| 4～20mA |
4～20mA标准电流输出 |
| 故障 |
故障继电器接点 |
| 低限 |
低限报警继电器接点 |
| 高限 |
高限报警继电器接点 |
八、JTQB-BK61Ex-LCD(IR)点型可燃气体探测器系统说明
JTQB-BK61Ex-LCD(IR)点型可燃气体探测器系统说明
