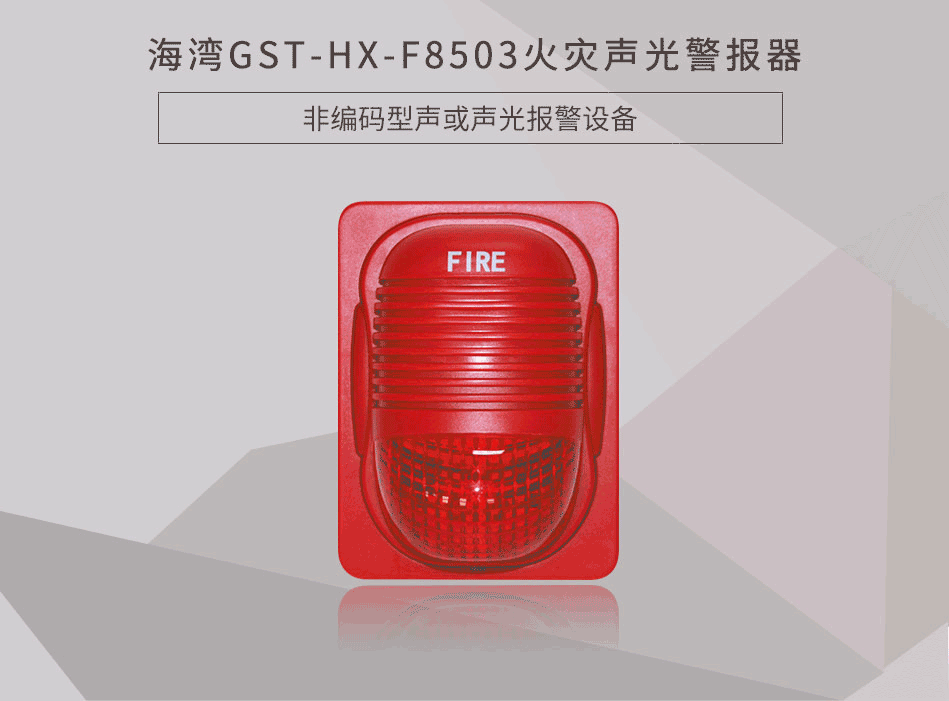

一、GST-HX-F8503火灾声光警报器概述
GST-HX-F8503型火灾声光警报器是一种安装在现场的非编码型声或声光报警设备,用于在火灾发生时提醒现场人员注意。在警报器输入端加入DC24V即可发出声光报警信号。若想将非编码型警报器与火灾报警控制器连接,需接入编码型联动控制模块,如GST-LD-8301型输入/输出模块。

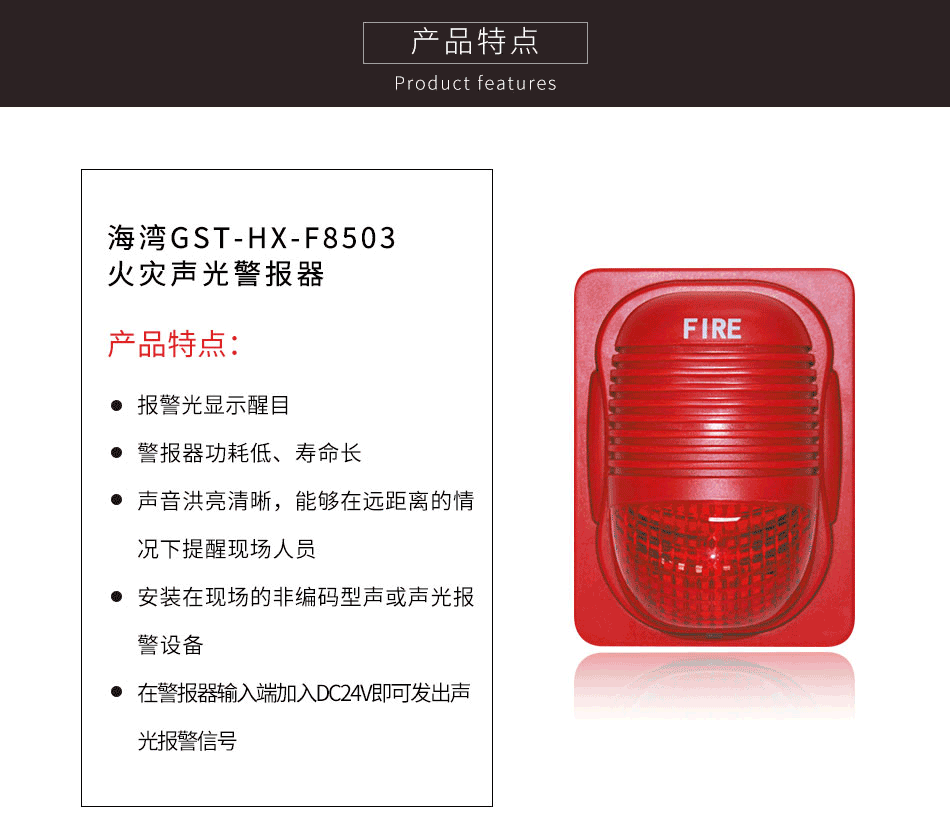

二、GST-HX-F8503型火灾声光警报器特点
警报器功耗低、寿命长;火警声报警,声音洪亮清晰,能够在远距离的情况下提醒现场人员;报警光显示醒目。

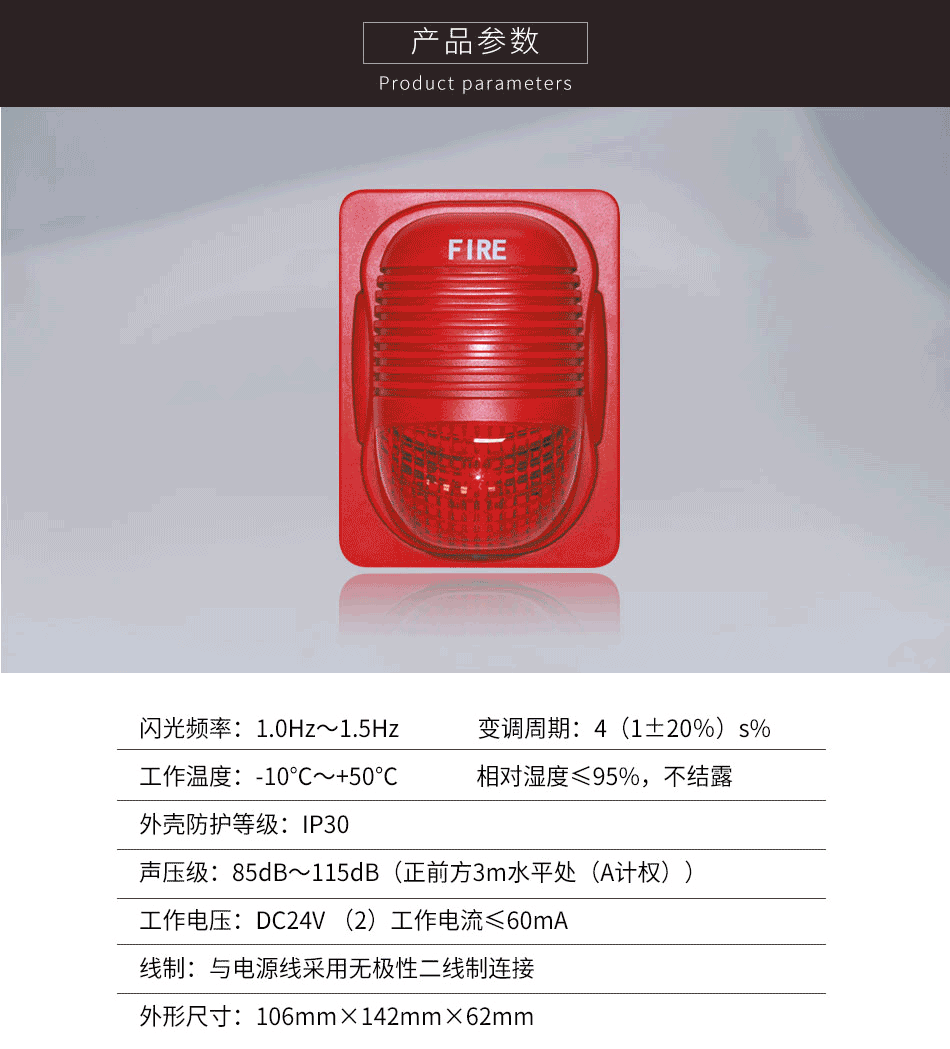

三、GST-HX-F8503火灾声光警报器技术参数
工作电压 |
DC24V |
工作电流 |
≤60mA |
线制 |
与电源线采用无极性二线制连接 |
声压级 |
85dB~115dB(正前方3m水平处(A计权)) |
闪光频率 |
1.0Hz~1.5Hz |
变调周期 |
4(1 ± 20%)s |
使用环境 |
温度:-10℃~+50℃;相对湿度 ≤ 95%,不结露 |
外壳防护等级 |
IP30 |
外形尺寸 |
106mm×142mm×62mm |
四、GST-HX-F8503火灾声光警报器结构特征、安装与布线

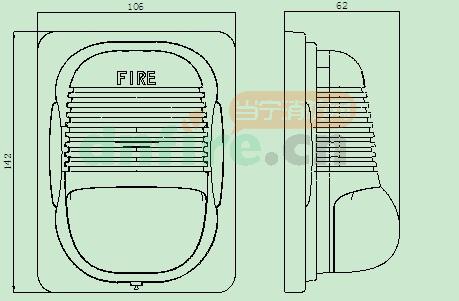

GST-HX-F8503型警报器外形示意图如下图:
.jpg)
安装方法:

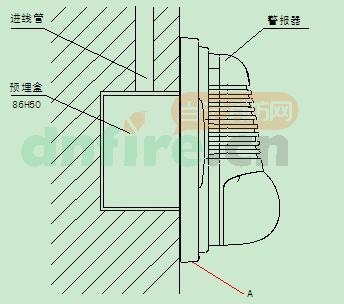

(1)警报器采用明装方式,在普通高度空间下,以距顶棚0.2m处为宜,安装方式如下图所示。
.jpg)
(2)安装时,先用两个螺钉将警报器后壳固定在墙上的86H50型预埋盒上(注意警报器后壳“UP”及箭头朝上)。
(3)从警报器后壳的进线孔中穿入电缆接在相应端子上,然后将警报器前壳上部塞入警报器后壳,再将警报器前壳下方按入警报器后壳中。
(4)拆卸时,用一字螺丝刀从警报器后壳下方“A”处缺口插入,向下用力撬动,即可将警报器前壳拆下。

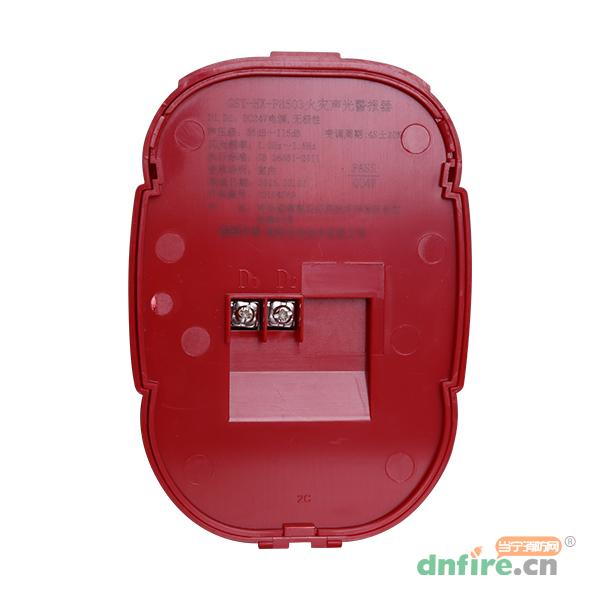

警报器接线端子示意图如下图所示:
.jpg)
其中:
D1、D2:接DC24V电源,无极性;
布线要求:电源线D1、D2采用阻燃BV线,截面积≥1.5mm2。
