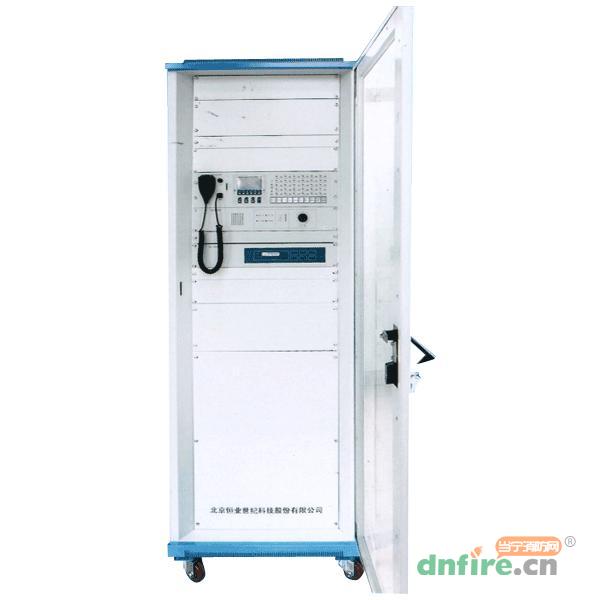

一、HY5700B系列消防广播主机产品概述

　　HY5700B消防应急广播设备是火灾逃生疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其重要的作用。在火灾发生时，应急广播信号通过音源设备发出，经过功率放大后，由编码输出控制模块切换到广播指定区域的音箱实现应急广播。HY5700B型消防广播系统是总线制消防应急广播系统，完全满足GB16806-2006《消防联动控制系统》要求。系统主要由区域控制盘/MP3、广播功率放大器、火灾报警控制器(联动型)、输出模块、音箱等设备构成。

型号	额定输出功率	功率放大器
HY5700B/500(主型)	500W	HY2733D
HY5700B/300	300W	HY2732D
HY5700B/150	150W	HY2732D1

二、HY5700B系列消防广播主机系统组成

　　HY5700B消防应急广播系统由HY5723D广播控制盘/MP3、HY2731D1/HY2732D1/HY2733D广播功率放大器、HY2724消防音箱、麦克、消防联动电源组成。

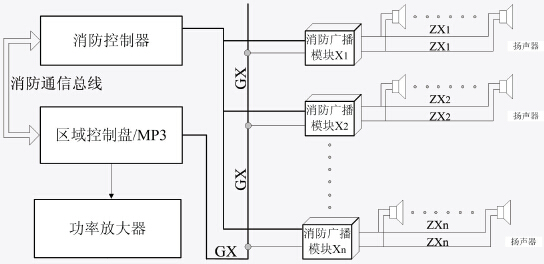

系统组成

三、HY5700B系列消防广播主机系统特点

　　●系统容量大，最多可达30路广播分区，两条广播干线，可级联连接两台功率放大器。
●操作直观方便，可通过广播控制盘/MP3上的操作键直接指定应急广播区域。
●功率配置灵活，系统可提供500W、300W和150W功率放大器，依据广播的总功率确定功率放大器的型号和数量，广播控制盘/MP3最多可级联两台功率放大器，提供两条广播干线。

四、HY5700B系列消防广播主机系统布线要求

　　1、机柜端子配线：所有引入线均剥开1cm，挂锡后接入端子，接线端子应有标识。
2、电源线：
交流电源220V和定压输出120V，宜用截面积不小于1.0mm²阻燃双色双绞软铜线ZR-RVS²×1.0mm2或选用截面积不小于1.0mm²的阻燃铜芯电缆ZR-RVVP×1.0mm²，耐压≥500V。
3、直流24V电源，宜用截面积不小于0.5mm²阻燃双色双绞软铜线ZR-RVS2×0.5mm²或选用截面积不小于0.5mm²的阻燃铜芯电缆ZR-RVVP×0.5mm²，耐压≥250V。
4、数据线(级联输出)：应采用非屏蔽八芯网络双绞线UTP-2*4。
5、广播音频线：宜用截面积不小于1.0mm²阻燃双色双绞软铜线ZR-RVS2×1.0mm²或选用截面积不小于1.0mm²的阻燃铜芯电缆ZR-RVVP×1.0mm²，耐压≥250V。
6、系统穿管要求：广播线应单独敷设穿入金属管、阻燃硬质塑料管或封闭式线槽中，严禁与其它传输系统线路或消防系统中的信号线、电源线、电话线、启泵回答线、直启线等穿入同一管中敷设。
7、接头的处理：所有的连线接头都应焊接，并用绝缘套管密封，防止短路和漏电。

五、HY5700B系列消防广播系统接线示意图

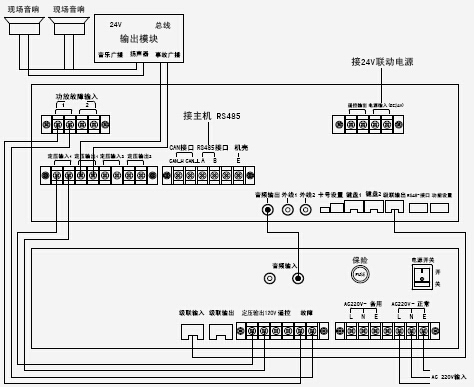

HY5700B 系列消防广播主机系统接线示意图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	HY5700
[名称]	消防广播主机
