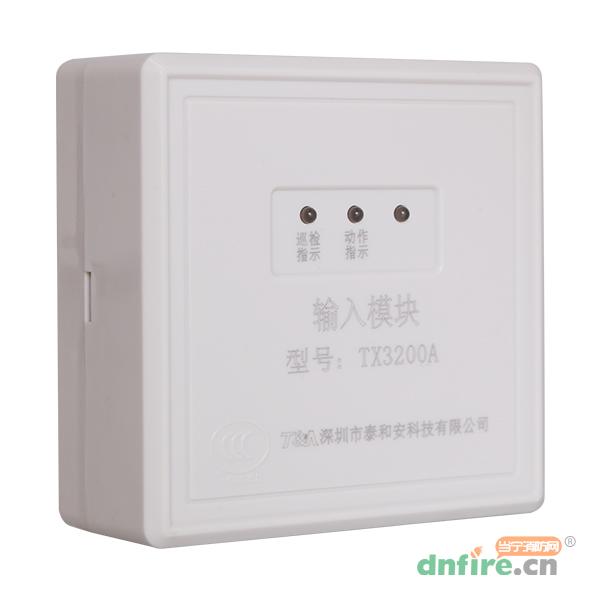

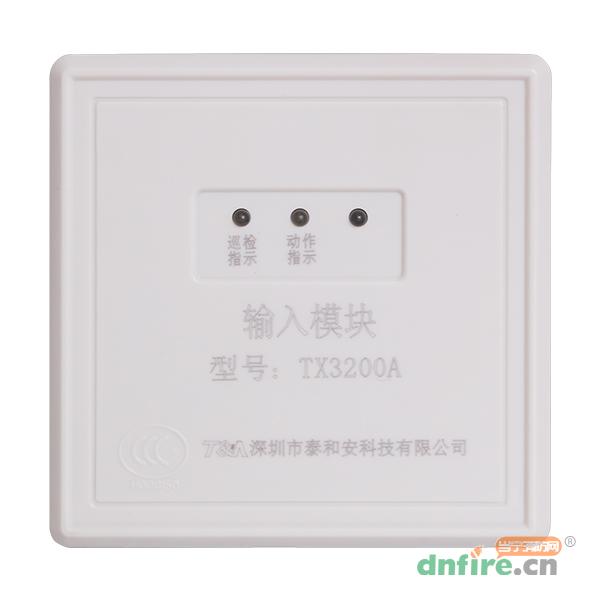

一、TX3200A输入模块概述：

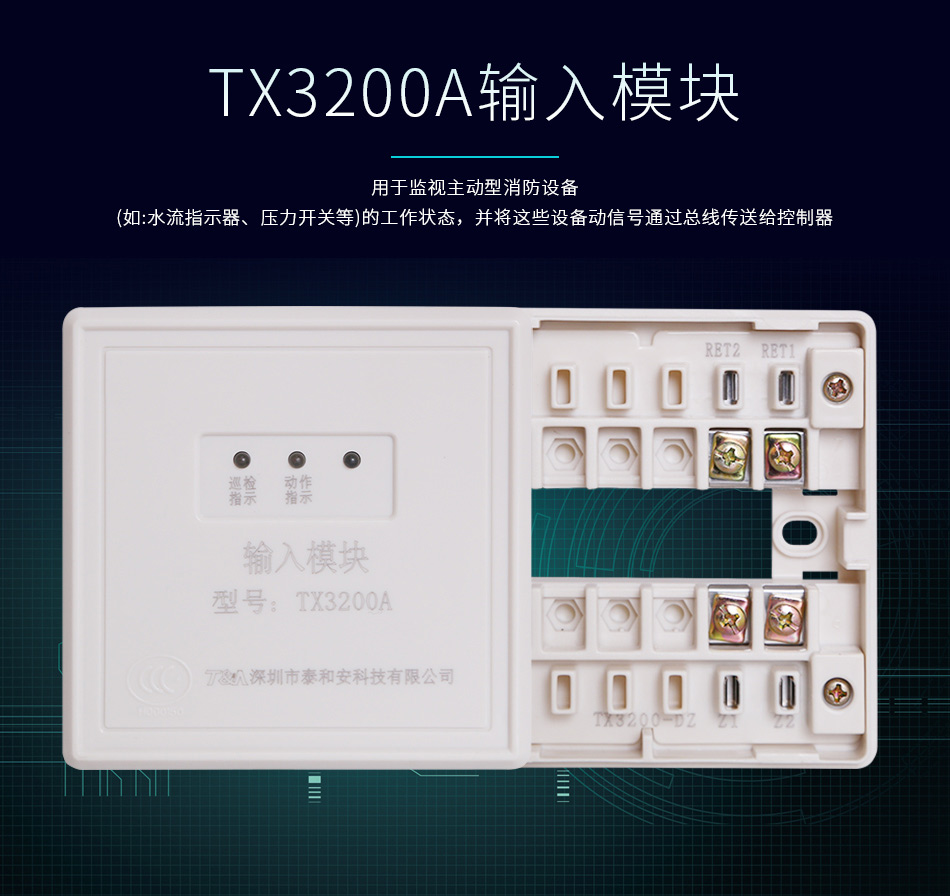

　　TX3200A型输入模块（以下简称模块）符合最新国家标准《GB16806-2006消防联动控制系统》。本产品用于监视主动型消防设备(如:水流指示器、压力开关等)的工作状态，并将这些设备的动作信号通过总线传送给控制器。

二、TX3200A输入模块特点：

　　1、二总线，无极性。

　　2、内置微处理器。

　　3、具有断线检测功能。

　　4、总线端与监视信号输入端完全隔离设计，采用脉冲隔直检测技术。

　　5、插拔式模块结构，方便施工安装。

　　6、软硬件多级滤波，提高了模块的抗干扰能力,对电磁干扰有良好的抑制能力。

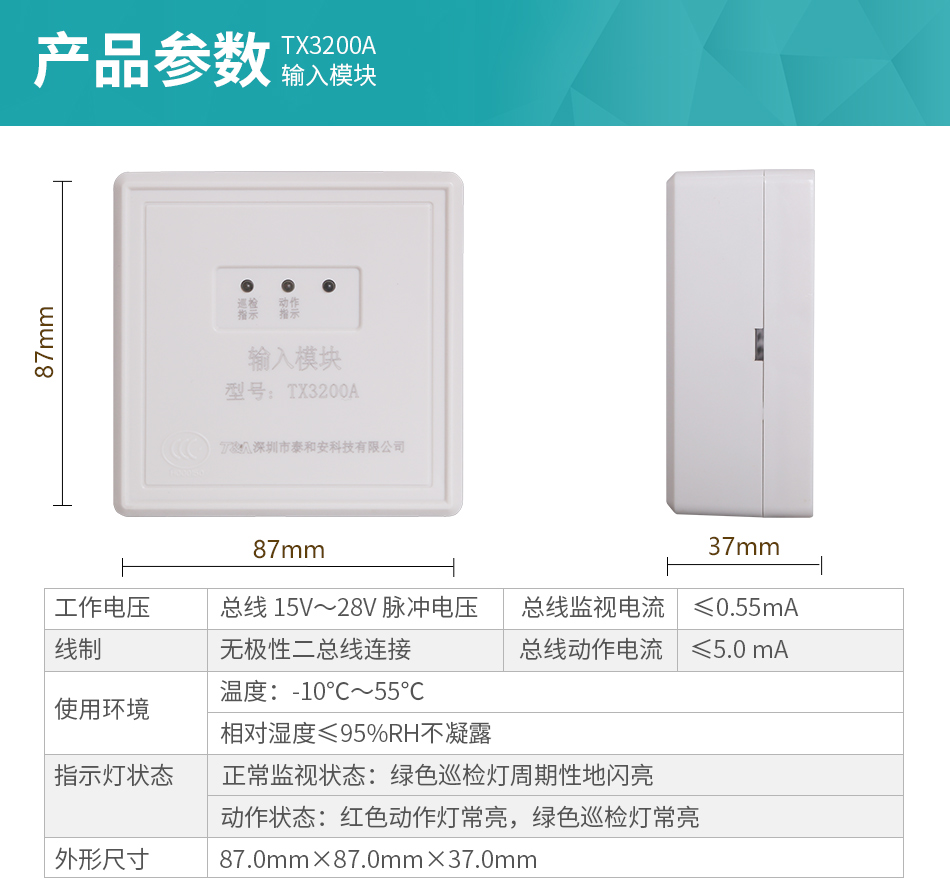

三、TX3200A输入模块参数：

内容	技术参数
工作电压	总线 15V～28V 脉冲电压
总线监视电流	≤0.55mA
总线动作电流	≤5.0 mA
线制	与控制器采用无极性二总线连接
温度	-10℃～55℃
相对湿度	≤95%RH，不凝露
外形尺寸	87.0mm×87.0mm×37.0mm
指示灯状态	正常监视状态：绿色巡检灯周期性地闪亮动作状态：红色动作灯常亮，绿色巡检灯常亮

四、TX3200A输入模块安装和布线：

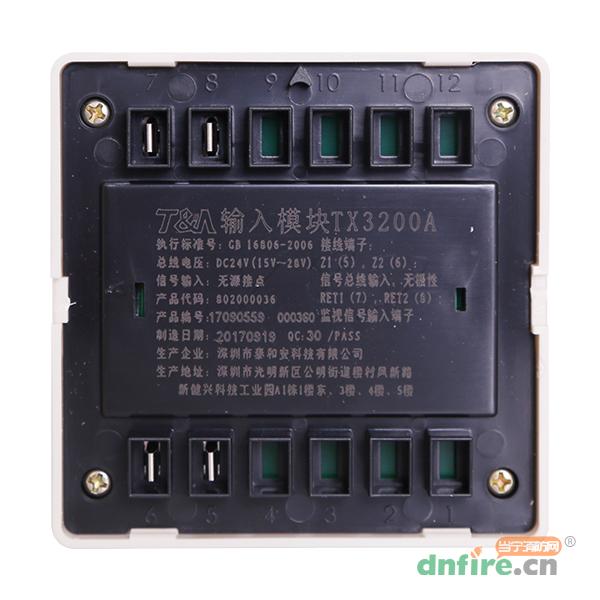

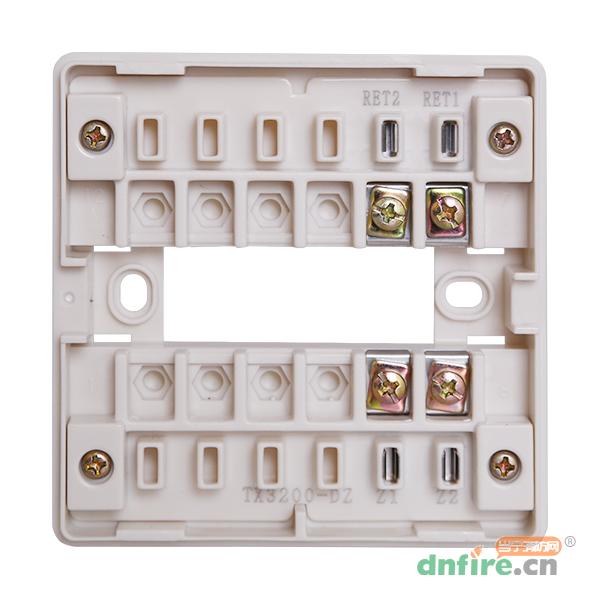

　　1、TX3200A输入模块采用明装方式，分为进线管明装和进线管暗装，安装时只需拔下模块，从预埋盒的进线孔中穿入电缆并接在模块底座的相应端子上，再插好模块即可。

　　2、布线要求:总线(BUS)采用RVS-2×1.0mm²或1.5mm²线；监视信号输入线采用BV-2×1.0mm²或1.5mm²线。穿金属管（线槽）或阻燃PVC管敷设。

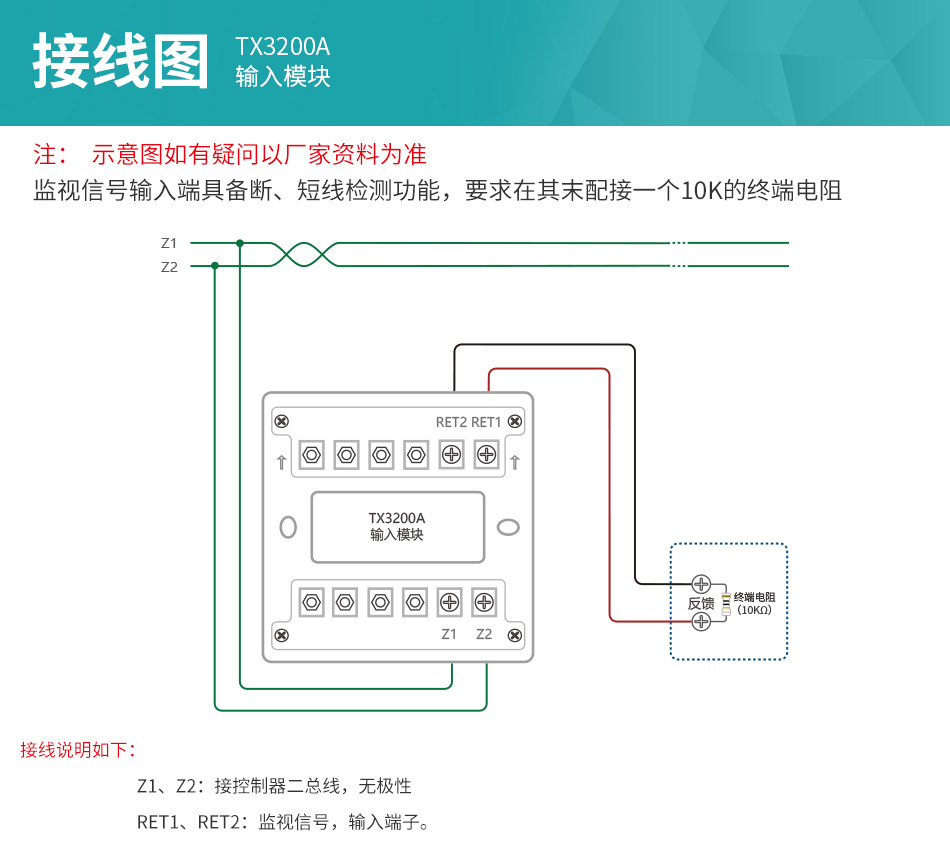

　　3、接线方式:

五、TX3200A输入模块注意事项:

　　1、值班人员应熟练掌握设备的操作程序。

　　2、本模块为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

　　3、应定期对模块进行一次功能测试。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	TX3200A
[名称]	输入模块
[尺寸]	87.0mm×87.0mm×37.0mm
[工作电压]	总线 15V～28V 脉冲电压
[工作电流]	总线监视电流：≤0.55mA 总线动作电流：≤5.0 mA
