工作电压	总线15-28V脉冲电压	编码方式	电子编码和先进的遥控编码
工作电流	总线静态电流:≤0.5mA  总线报警电流:≤3.0mA	感温探测器的状态指示	1)正常监视状态：LED灯周期性地闪亮  2)火警状态：LED灯常亮  3)故障状态：LED灯常灭或无规律闪亮
总线待遥控编码电流	≤1.5mA	使用环境	温度-10℃～50℃
红外遥控编码接收角度	≤30°	相对湿度	≤90％RH，不凝露
线制	二总线（无极性）	重量	120g

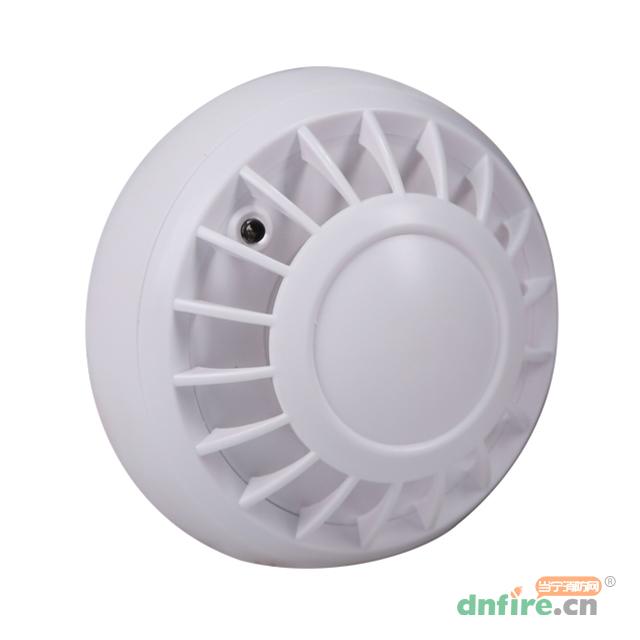

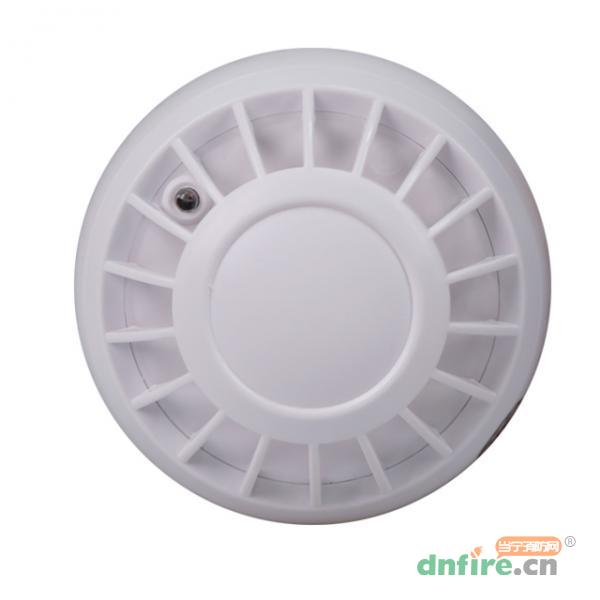

一、JTW-ZDM-LA1400感温火灾探测器概述：

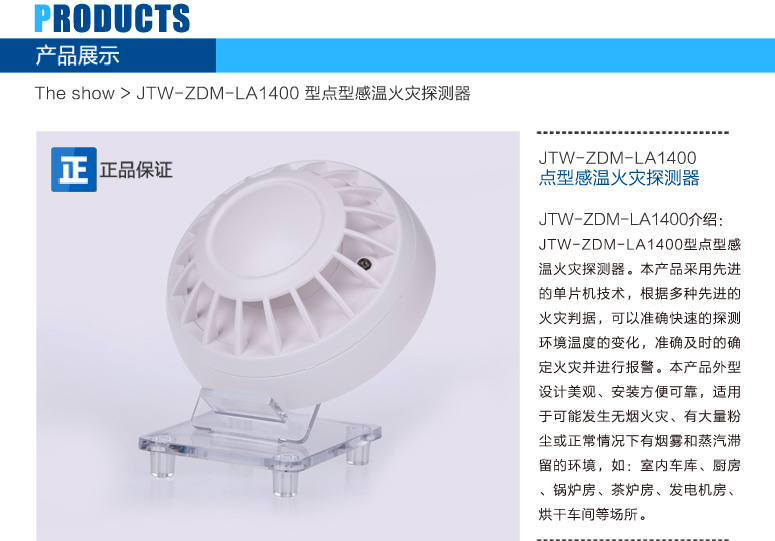

JTW-ZDM-LA1400型点型感温火灾探测器（以下简称感温探测器）。本产品采用先进的单片机技术，根据多种先进的火灾判据，可以准确快速的探测环境温度的变化，准确及时的确定火灾并进行报警。

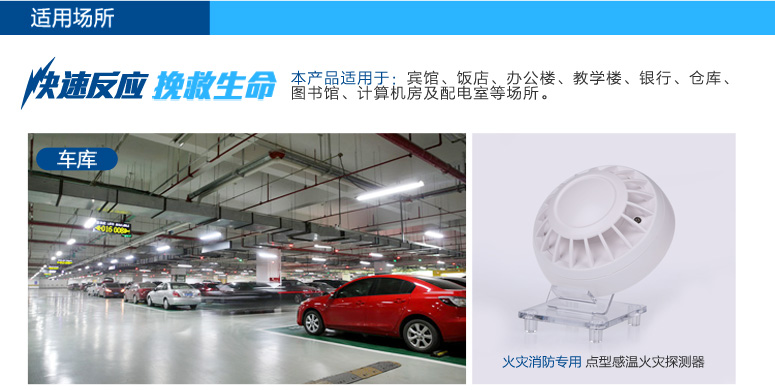

本产品外型设计美观、安装方便可靠，适用于可能发生无烟火灾、有大量粉尘或正常情况下有烟雾和蒸汽滞留的环境，如：室内车库、厨房、锅炉房、茶炉房、发电机房、烘干车间等场所。

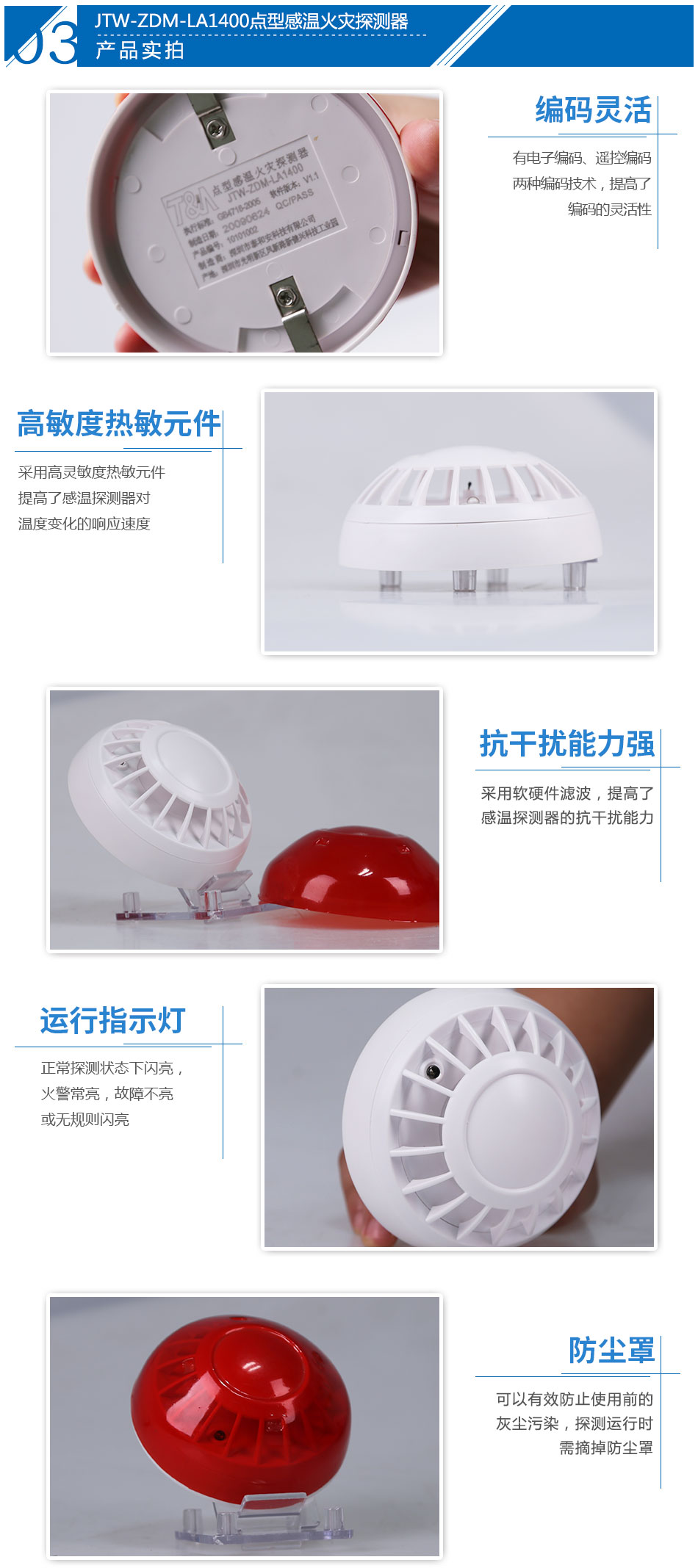

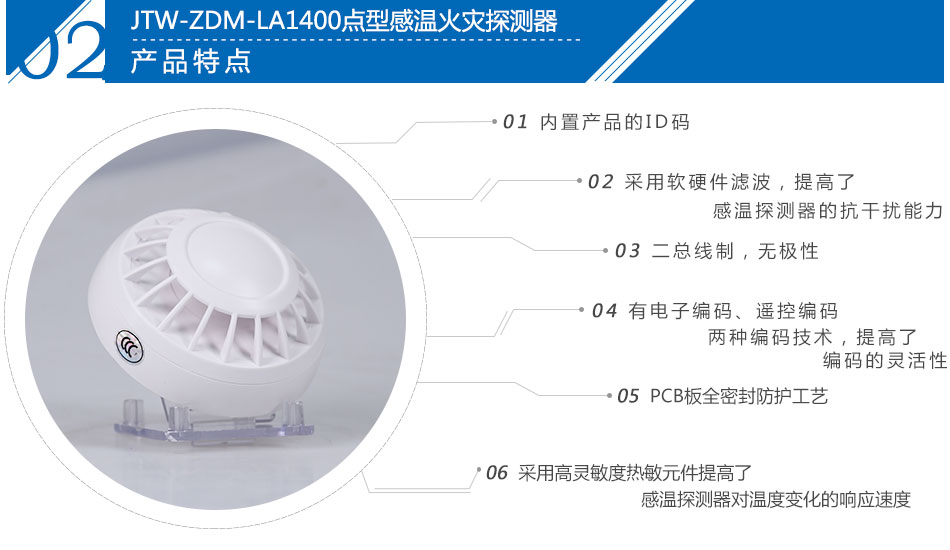

二、JTW-ZDM-LA1400感温火灾探测器特点：

(1) 内置产品的ID码
(2) 采用软硬件滤波，提高了感温探测器的抗干扰能力
(3) 二总线制，无极性
(4) 有电子编码、遥控编码两种编码技术，提高了编码的灵活性
(5) PCB板全密封防护工艺

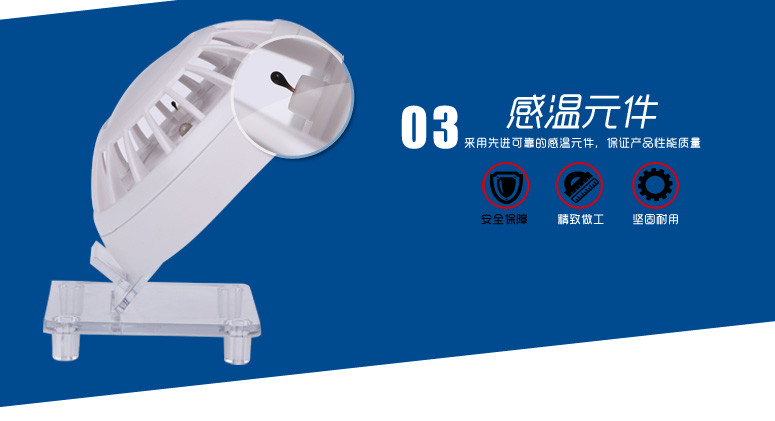

(6) 采用高灵敏度热敏元件提高了感温探测器对温度变化的响应速度

三、JTW-ZDM-LA1400感温火灾探测器技术参数：

(1) 工作电压：总线15-28V脉冲电压
(2) 工作电流：
1)总线静态电流: ≤0.5mA
2)总线报警电流: ≤3.0mA
(3) 总线待遥控编码电流:≤1.5mA
(4) 红外遥控编码接收角度≤30o
(5) 线制：二总线（无极性）
(6) 编码方式: 电子编码和先进的遥控编码

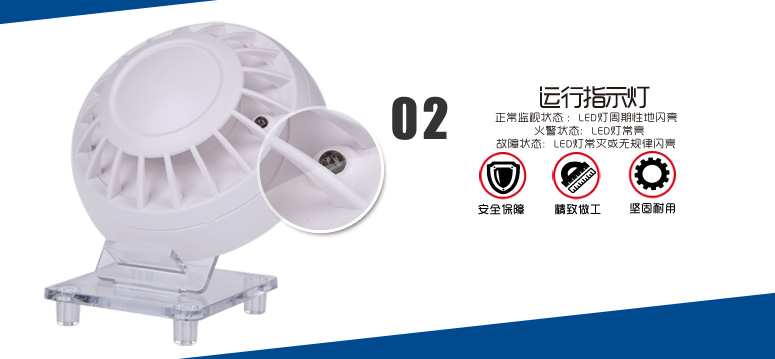

(7) 感温探测器的状态指示：
1)正常监视状态 ：LED灯周期性地闪亮
2)火警状态：LED灯常亮
3)故障状态：LED灯常灭或无规律闪亮
(8) 使用环境:温度-10℃～50℃ 相对湿度≤90％RH，不凝露
(9) 颜色:白色
(10) 重量:120g

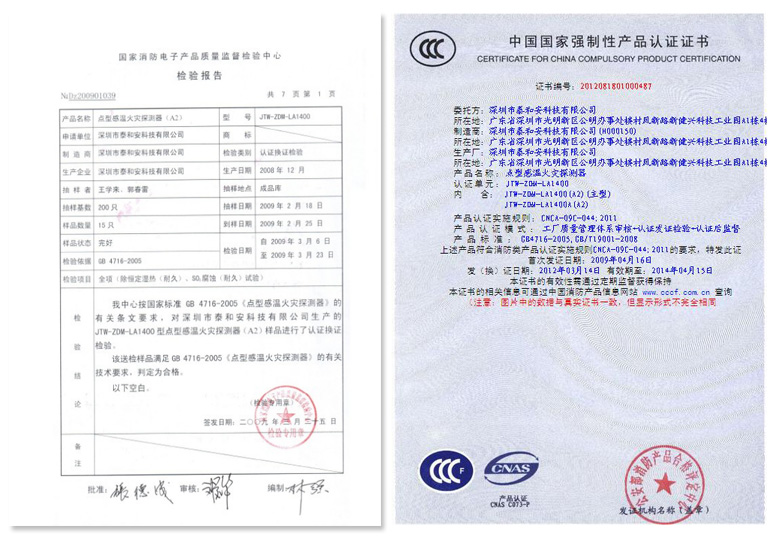

(11) 执行标准：GB 4716-2005

四、JTW-ZDM-LA1400感温火灾探测器结构特征与工作原理：

(1) 感温探测器的外形尺寸及安装尺寸示意图

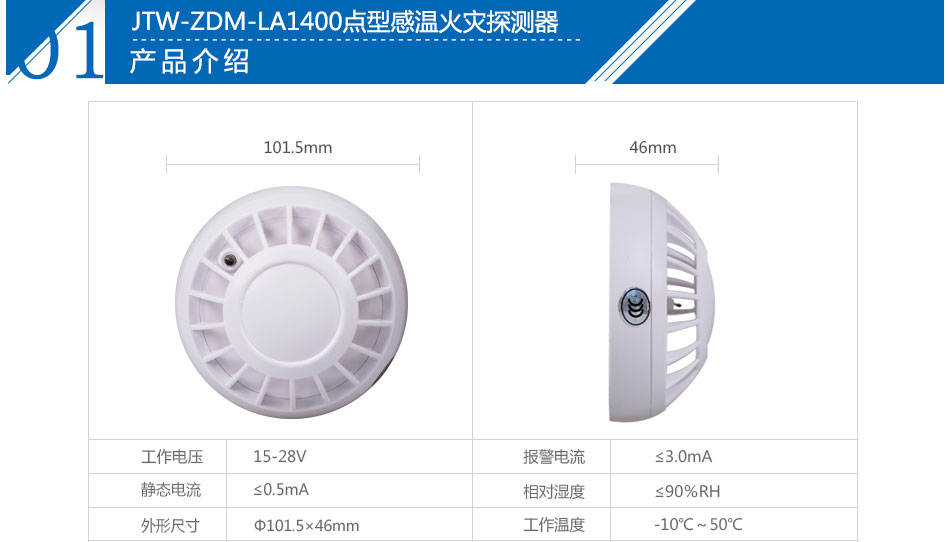

                JTW-ZDM-LA1400外形尺寸示意图


                                JTW-ZDM-LA1400安装尺寸示意图
(2) 工作原理
本产品采用负温度系数的热敏电阻，当温度升高时，热敏电阻阻值降低，电压随阻值变化，当电压值超过门限电压时发出报警信号，并通过回码电路将报警信息传送给控制器，实现报警。

五、JTW-ZDM-LA1400感温火灾探测器安装与布线：

警告：安装感温探测器之前，请切断回路的电源并确认全部底座已安装牢靠。
(1) 安装方法
感温探测器安装示意图

                                   JTW-ZDM-LA1400安装示意图

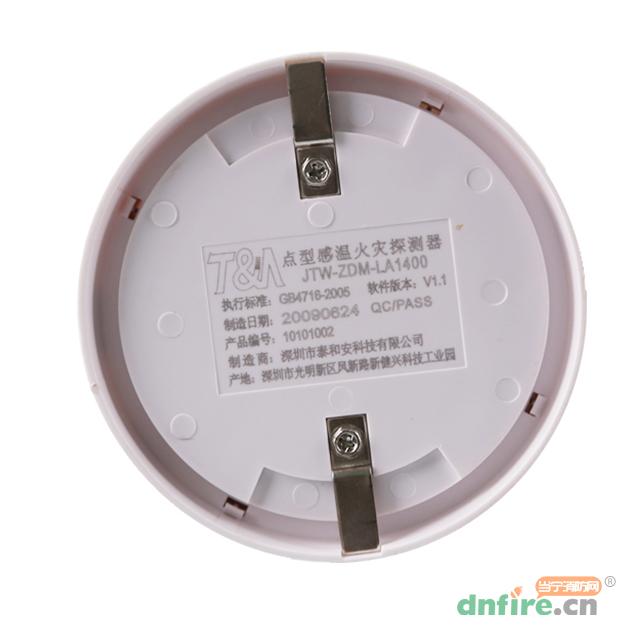

预埋盒可采用86H50型标准预埋盒；安装时将感温探测器底部Z型片对正底座顺时针旋转，即可将感温探测器安装在底座上。
(2) 布线要求: 总线(BUS)采用RVS-2×1.0 mm2或1.5 mm2线；穿金属管（线槽）或阻燃PVC管敷设。

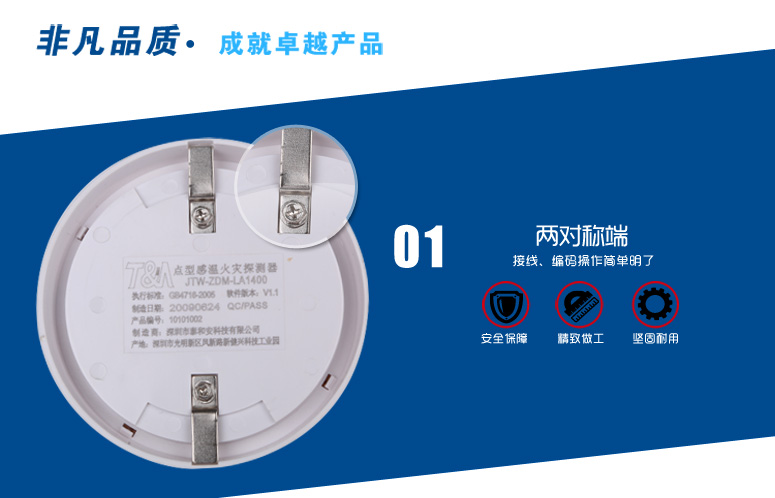

(3) 接线说明
接线方式如图

                                                  JTW-ZDM-LA1400接线方式示意图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	JTW-ZDM-LA1400
[名称]	点型感温火灾探测器（A2）
[工作电源]	总线15-28V脉冲电压
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	直径101.5mm 高：46mm（带底座）
[重量]	120g
[使用类别]	通用
[安装方式]	点型探测器
[类别]	感温探测器
[别名]	JTW-ZDM-LA1400温感
