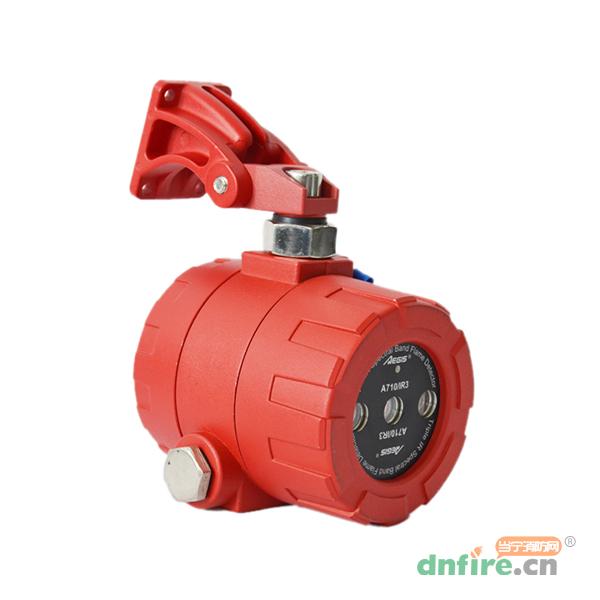

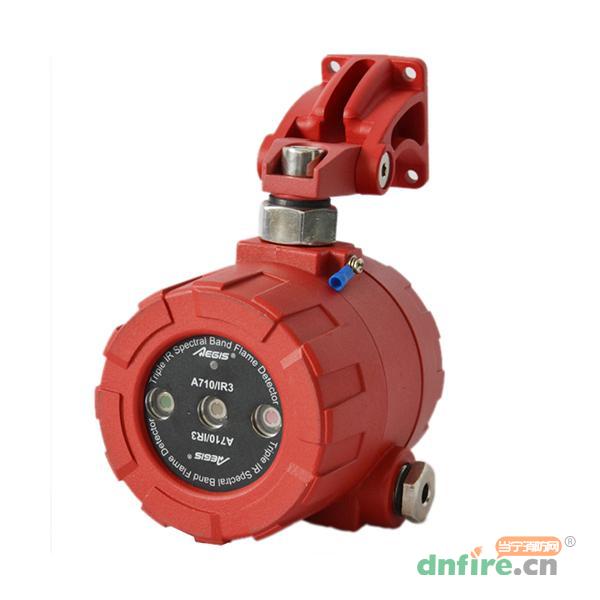

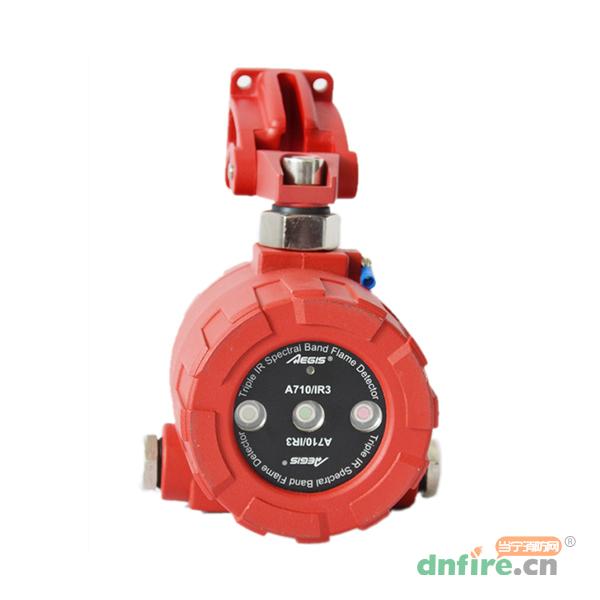

一、A710IR3三波长红外火焰探测器概述
A710/IR3三波段红外火焰探测器运用了先进的火焰分析技术,是一种质量可靠的高效能火焰探测器,能探测到有机材料(碳氢化合物)燃烧火焰的早期报警,且有较高的抗干扰能力,更远距离的有效探测火焰。A710/IR3探测器内含三个窄带红外传感器(4-6微米)和光学过滤器,对二氧化碳发射光谱(4.4微米)具有较高的灵敏度。当检测到相应红外频谱模型的数据与火焰的红外频谱相一致时,探测器才报警,可以确保探测器准确无误的探测火焰信号。
二、A710IR3三波长红外火焰探测器功能特点
1、由三波长红外探测原理研发,对误报具有极高的免疫力;
2、高速响应火焰;
3、内置高性能32位微处理计算芯片;
4、三线电流环和报警、故障继电器两种输出方式可选;
5、信号处理算法,最大程度消除误报的可能性;
6、探测视角可达120°,轴线探测距离可达50米;
7、探测方位可360°调节;
8、多级灵敏度设置,满足更多场合的不同需求;
9、ExdⅡCT6防爆等级,适用于1区和2区危险场所;
三、A710IR3三波长红外火焰探测器雷射范围
说明:
1、上图的中轴线代表与探测窗口垂直;
2、“探测区域示意图”中探测区域垂直与水平方向一致;
3、上图显示100%位置为最大探测距离D(max),各个角度的探测距离可由图上黑色边缘部分的百分比乘以D(max)计算得出;
4、各类环境下的最大探测距离D(max)详见下表:
最大探测距离D(max) |
火源情况 |
A710/IR3双红外火焰探测器
最大探测距离D(max)(详见上图) |
汽油 |
0.1m²火盘(0.3m*0.3m) |
50m |
正庚烷 |
50m |
柴油 |
45m |
煤油 |
45m |
航空煤油 |
45m |
酒精 |
45m |
异丙醇 |
45m |
甲醇 |
40m |
聚丙烯 |
10m |
纸张 |
35m |
甲烷 |
0.5m(H)*0.2m(w)气体火焰 |
30m |
LPG丙烷 |
30m |
氢气 |
/ |
氨气 |
/ |
硅烷 |
0.3m火焰 |
/ |
镁铝金属 |
/ |
/ |
基本参数 |
项目 |
规格 |
名称 |
红外火焰探测器 |
型号 |
A710IR3 |
产品标准 |
GB15631-2008特种火灾探测器 |
传感器 |
锐探热释电传感器AE-S708/3、AE-S708/4、AE-S708/5 |
光学窗口 |
白宝石(Al2O3) |
防爆标准 |
GB3836.1-2000《爆炸性气体环境用电气设备》第1部分:通用技术要求 |
GB3836.2-2000《爆炸性气体环境用电气设备》第2部分:隔爆型“D” |
防爆与防护 |
防爆:EXdⅡCT6 |
防护:IP66 |
壳体 |
材料:铝合金 |
成型工艺:压铸 |
涂覆工艺:表面静电粉末喷涂,内部金属钝化处理。 |
重量 |
≤1gk |
工作参数 |
项目 |
规格或状态 |
供电电源 |
最小 |
标准 |
最大 |
18VDC(可定制12VDC) |
24VDC |
30VDC |
工作电流 |
监视状态≤25mA,报警状态≤35mA |
预热时间 |
通电后60s |
火灾报警 |
当被监视区域发现火焰时,探测器进入火警状态; |
火警输出继电器动作,红色火警指示灯点亮; |
故障报警 |
当发现传感器、电源等异常时,探测器进入故障报警状态; |
故障输出继电器动作,黄色故障指示灯点亮; |
当火警和故障同时发生时,火警优先; |
报警阈值 |
1-5级可调(出厂时设置为3级) |
监视状态每次绿灯闪烁次数表示报警阈值 |
报警延迟 |
0-30S可调(出厂时设置为0S) |
漂移补偿 |
传感器硬件补偿和智能软件补偿结合模式 |
可有效补偿因温度、环境变化和元器件长期工作产生的漂移 |
干扰源抑制 |
可有效抑制非火焰干扰源的影响,如阳光(直射和反射)、常用人工光源、背景辐射源、热移动物体、电焊等 |
指示灯 |
监视状态:绿灯闪亮 |
火警状态:红灯常亮 |
故障状态:黄灯常亮 |

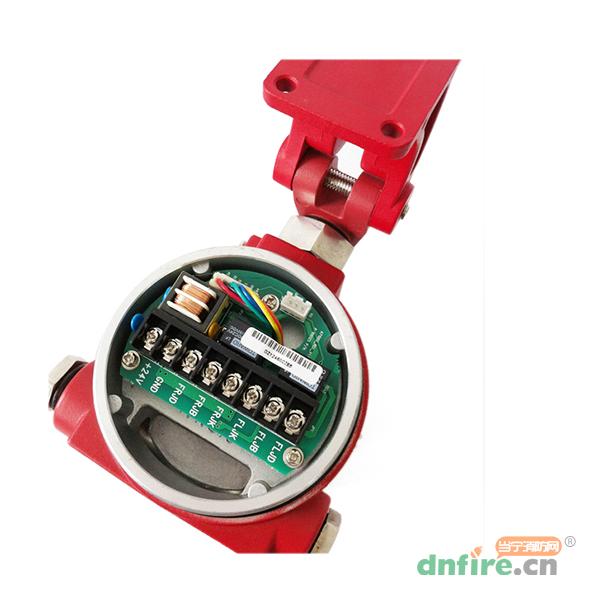

输出 |
火警继电器,报警时动作,输出触点1A@30VDC 1A@250VAC |
故障继电器,故障时动作,输出触点1A@30VDC 1A@250VAC |

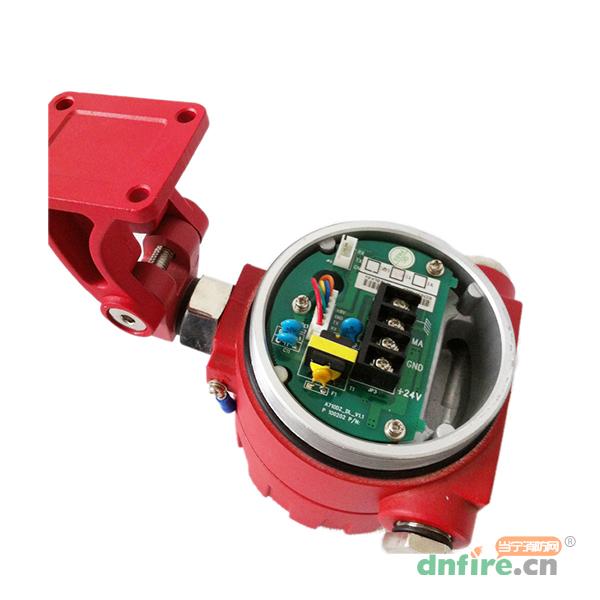

4-20mA电流环(仅部分型号) |
串行通讯接口 |
环境参数 |
项目 |
规格 |
工作温度 |
-10℃—+55℃ |
工作湿度 |
≤95%HR,无结露 |
储存温度 |
-20℃—+60℃ |
设置和记录 |
项目 |
内容 |
设置
|
使用PC和专用软件,通过串行通讯口可设置探测器的报警参数: |
报警模式 |
报警阈值 |
报警延迟时间 |
需专业人士操作和密码授权 |
简易设置 |
利用手边的磁铁,控制内置干簧管调整报警灵敏度 |
记录查询
|
使用PC和专用软件,通过串行通讯口可查询探测器的内部记录 |
出厂设置:报警阈值、延迟时间。 |
用户设置(缺省默认出厂设置):报警阈值、报警延迟时间。 |
工厂功能:维护、标定、补偿参数信息、合格标识、软件版本、产品ID等。 |
需专业人士操作和密码授权 |
