一、GS-DL火灾光警报器产品概述

　　凯德GS-DL火灾光警报器，直接受火灾报警探测器控制，用于远距离显示火灾报警探测器的报警信号，以便及时提醒现场人员进行紧急处理或紧急撤离。

　　LED光源

　　内含限流电阻

　　UL认证

二、GS-DL火灾光警报器主要技术参数

型号	GS-DL
工作电压	3.0VDC～5.0VDC
工作电流	监视电流：0 mA 动作电流≤3mA
指示灯	红色，正常监视状态熄灭，报警时闪亮
闪光频率	1.12Hz~1.68Hz
使用环境	工作温度：-10℃～+55℃ 相对湿度：≤95%，不凝露
使用场所	室内
外形尺寸	64.5mm× 64.5 mm×31.4mm
壳体材料和颜色	ABS，红色
重量	约 31g
安装孔距	60mm
执行标准	GB 26851-2011、UL 268、UL 521

三、GS-DL火灾光警报器结构特征、安装与布线

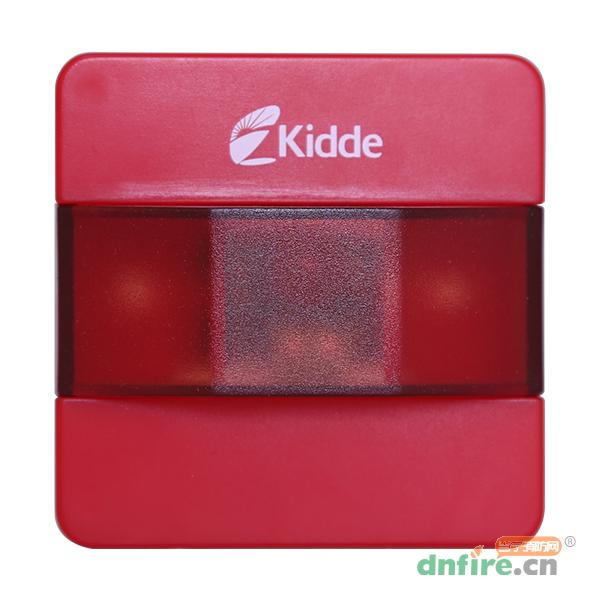

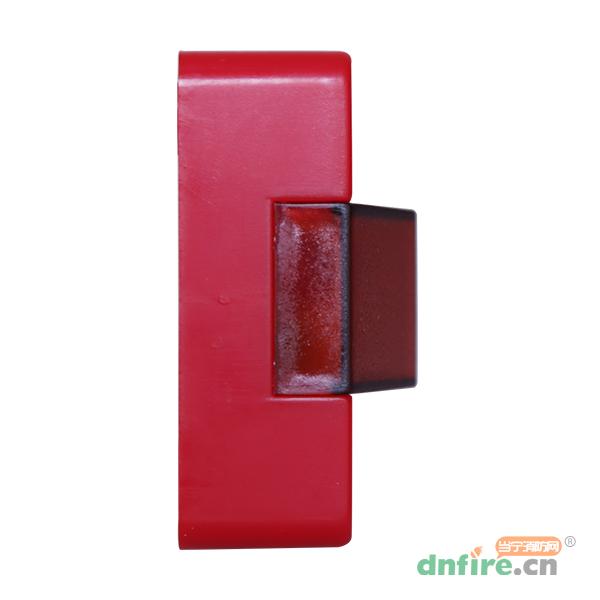

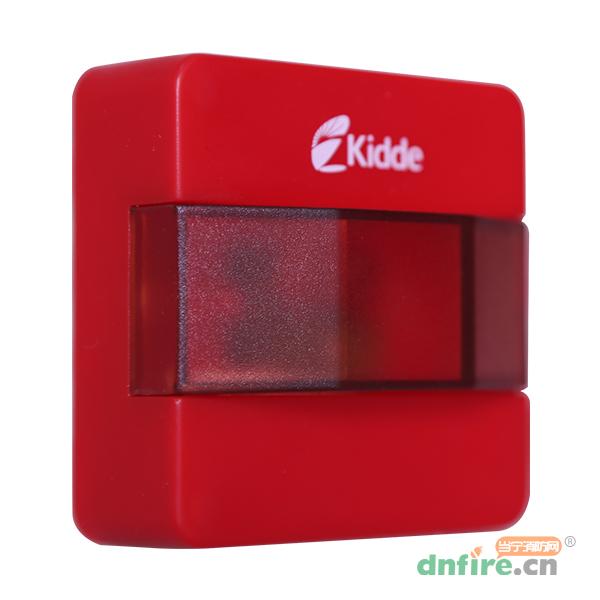

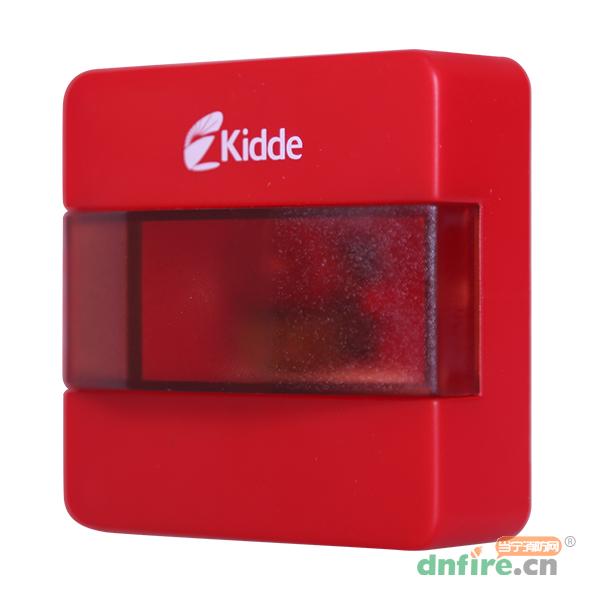

　　警报器外形示意图如下所示。

　　安装方法：

　　警告：安装设备之前，请切断回路的电源。

　　（1）安装前应首先检查外壳是否完好无损，标识是否齐全。

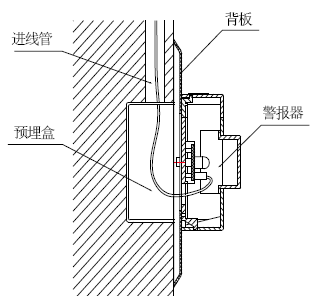

　　（2）警报器采用明装卡接方式，进线管暗装，如下图。

　　（3）警报器请按以下步骤进行安装

　　◎将GS-DL警报器背板用螺钉安装在预埋盒上；

　　◎卸掉警报器上盖，用螺钉将警报器底座固定在背板上；

　　◎接好警报器连接线，扣上警报器上盖。

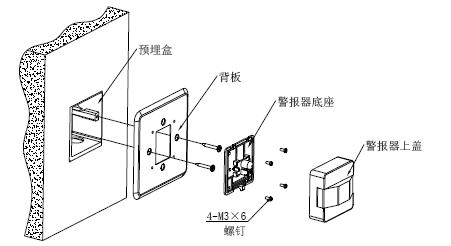

　　其安装步骤示意图如下。

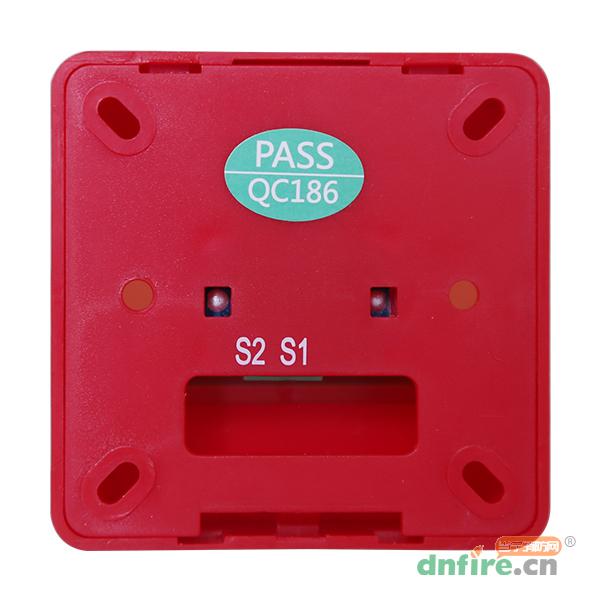

　　警报器端子标识如下。

　　端子接线说明如下：

　　“S+”：接探测器底座S+端子

　　“S-”：接探测器底座S-端子

　　布线要求：接线推荐使用截面积≥0.5mm2的防火电缆，但必须符合当地安装规范。

四、GS-DL火灾光警报器的应用

　　凯德的JTY-GDM-GS8010探测器，JTW-ZDM-GS8020探测器，JTF-GOM-GS8030探测器为支持GS-DL火灾光警报器的探测器，当配接GS-DL火灾光警报器时，需使能探测器报警输出功能，具体方法参照探测器使用说明书。警报器与探测器连接时的系统图如下。
