JTY-GD-DG311多线型光电感烟火灾探测器(以下简称探测器)适用于商场、宾馆、商店 、仓库、电机房等民用及工业场所的火灾预报警。探测器具有灵敏度高、稳定可靠、耗电小、美观耐用、使用方便等特点。注：探测器报警时将其两端的电压钳位在5V～11V之间。至于电流的大小则取决于控制器的限流情况，不允许直接用24VDC供电，否则探测器会因无限流电阻而烧坏。正常使用时与多线报警主机或卷帘门控制箱等设备配套使用。探测器报警后，需要通过断电的方式复位。

一.JTY-GD-DG311多线感烟火灾探测器性能：

　　供电电源：DC9V～DC28V
电流：静态电流≤60uA
报警电流≤30mA
工作温度：-10℃～+50℃
相对湿度：≤95%RH(40℃±2℃)
烟雾灵敏度：1.06±.26%FT.
符合标准：GB4715-2005
重量：155g

二.JTY-GD-DG311多线感烟火灾探测器结构特征

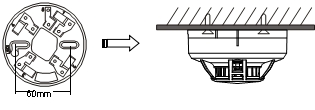

　　JTY-GD-DG311探测器外形及安装示意图。

三、JTY-GD-DG311多线感烟火灾探测器安装：

　　

　　在天花板上相距60mm的位置上打两个直径5mm的安装孔, 如下图，用涨塞和螺钉固定探测器底座在天花板上。
注意：该产品不适宜在以下场所使用：
●正常情况下有烟滞留的场所
●有较大粉尘、水雾、蒸汽、油雾污染、
●腐蚀气体的场所
●相对湿度大于95%的场所
●通风速度大于5m/秒的场所

四. 接线：

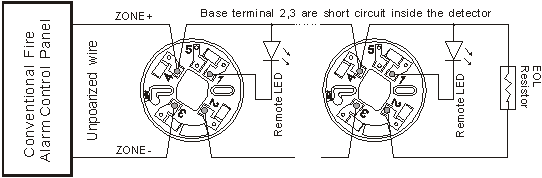

探测器接线方式见下图，该探测器具有外接门灯的功能，当探测器报警后，除了本身的指示灯点亮外，同时点亮连接的门灯，尤其适合宾馆使用。　　

　　接线说明：
1.探测器的端子4，3是电源输入端(接线时不用区分极性)，其中端子2和端子3在探测器内部短连。
2.端子5用于屏蔽电缆屏蔽层的连接。
3.门灯可直接使用普通LED,探测器内部设有限流电阻。
4.终端电阻的大小，根据配接的多线控制器而定。
5.探测器需直接加24VDC测试时，必须加1KΩ的电阻限流。
底座接线完毕，将探测器按正确方向扣在底座上，压下后顺时针方向旋紧。接通电源即可工作。

五、使用

　　1.探测器正常工作后，大约每隔5-6S闪亮一次，表示正常工作。
2.测试：
注意：测试前，应通知有关部门该感烟探测器系统将要进行维护，暂时停止工作。切断将进行维护区域的电源或系统的逻辑控制功能，以免造成不必要的报警联动。探测器在安装结束后或每次定期维护保养后必须进行测试。
测试时，使用气溶胶发生器或在探测器的侧面手拿冒烟的木棍或棉线，并将烟轻轻地吹进探测器(或同等效的加烟工具)，直至探测器报警(确认灯恒亮)。
为了验证系统的报警功能，进行该种测试是必要的。
测试结束后，应及时通知有关部门该系统已工作。

六. 故障分析与排除

　　1.不报警:检查是否有电源，或接线是否正确.
2.频繁误报警:可能传感器迷宫中积尘过多引起,用吸尘器清理迷宫(外部黑色塑胶部分)

七.维护

　　在使用过程中,如遇到使用故障,请尽快与供应商联系,不要私自拆卸修理,以免发生意外。
如长期不使用,必须拆下探测器,装入包装盒中,在通风干燥处存放。

八.运输和储存

根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定进行运输和储存。
运输储存过程中必须保持生产厂原包装及封印完整，并保证产品不受到剧烈冲击。
环境气温应避免剧烈变化。
装箱叠放高度不超过6层，拆箱后单件叠放高度不超过5层。



了解更多点型光电感烟火灾探测器 价格热线:400-003-0119

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	铠卫
[型号]	JTY-GD-DG311
[名称]	多线感烟火灾探测器
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[重量]	155g
[安装方式]	点型探测器
[类别]	感烟探测器
[别名]	烟感
