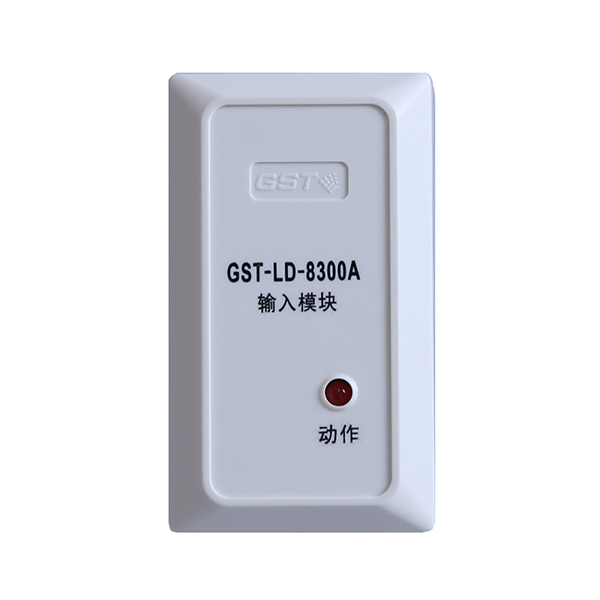

GST-LD-8300B输入模块与8300A尺寸不同，更方便86盒安装。

一、GST-LD-8300B输入模块概述

　　GST-LD-8300B输入模块，用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。

　　此模块用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

二、GST-LD-8300B输入模块特点

1.两线低功耗设计；

2.采用32位ARM微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；

3.输入信号隔离检测，抗干扰能力强；

4.输入端可现场设为常闭检线、常开检线，应与无源触点连接；

5.地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠；

6.由微处理器对运行情况进行监视，分别以正常、反馈、故障三种形式将模块的状态传给控制器；

7.小型化设计，新型插拔式卡接结构，安装、拆卸简单方便，适合模块箱等多种安装方式；

三、GST-LD-8300B输入模块技术参数

型号	GST-LD-8300B
名称	输入模块
品牌	海湾
工作电压	总线24V允许范围：16V～28V
监视电流	≤0.48mA
启动电流	≤0.62mA
线制	与控制器的信号二总线连接
出厂设置	常开检线方式
使用环境温度	-10℃～+55℃
相对湿度	≤95%，不结露
外形尺寸	86mm×86mm×41mm
防护等级	IP30
壳体材料和颜色	ABS，白色
重量	约93g（带底壳）
安装孔距	60mm
执行标准	GB 16806-2006

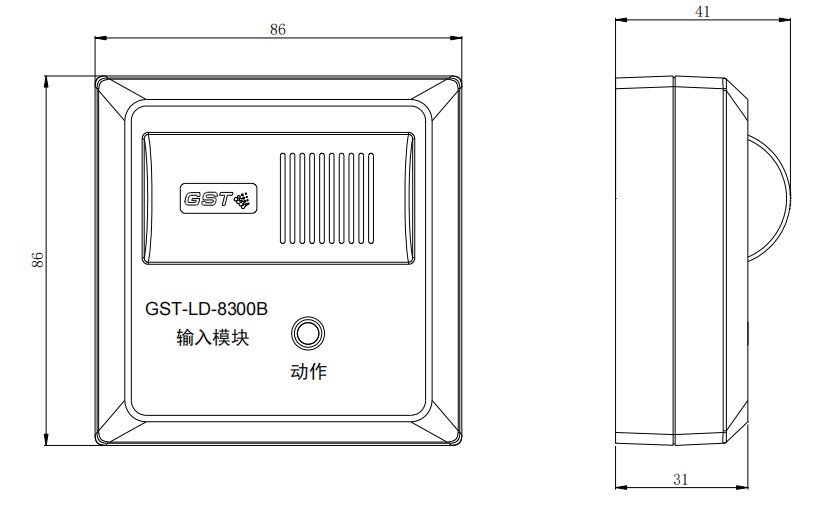

四、GST-LD-8300B输入模块外形尺寸

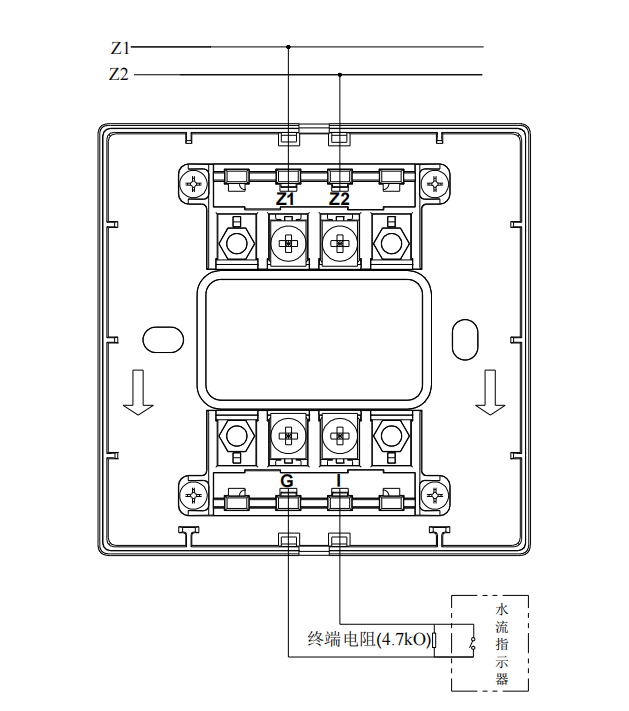

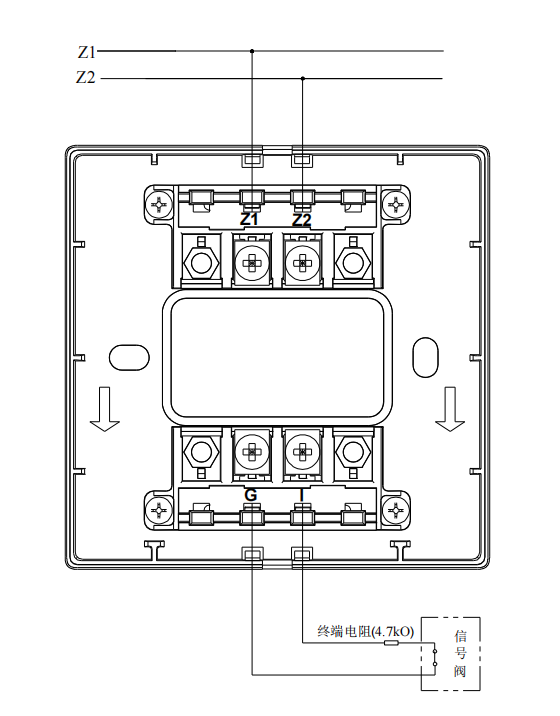

五、GST-LD-8300B输入模块接线图

　　Z1、Z2接总线；两线制模块，二总线、无极性

　　I、G接反馈，被监视设备端需接4.7KΩ检线电阻。

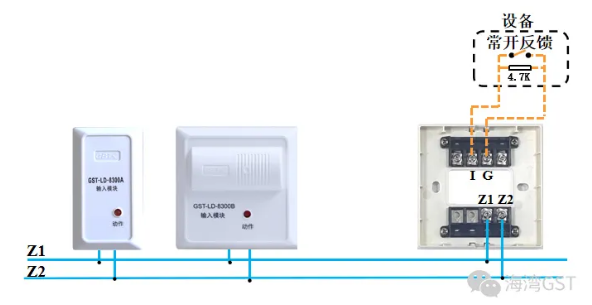

常开无源触点示意图

常闭无源触点示意图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	海湾(GST)
[型号]	GST-LD-8300B
[名称]	输入模块
[工作电压]	信号总线电压：DC24V 允许范围： 16V～28V
[工作电流]	总线监视电流≤0.48mA 总线启动电流≤0.62mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不凝露
[尺寸]	86mm×86mm×41mm（带底壳）
[重量]	约 93g（带底壳）
[使用类别]	通用
[防护等级]	IP30
[执行标准]	GB 16806-2006
[外壳材质]	ABS
