一、GST-LD-N8402(Ex)电源隔离式安全栅产品概述

　　GST-LD-N8402(Ex)电源隔离式安全栅(以下简称安全栅)采用隔离式安全栅设计方案，为本安系统中本安侧设备提供DC24V。安全栅应安装在安全区域。

二、GST-LD-N8402(Ex)电源隔离式安全栅产品特点

　　安全栅采用隔离式设计，不需要接地。

三、GST-LD-N8402(Ex)电源隔离式安全栅技术参数

型号	GST-LD-N8402(Ex)
工作电压	DC24V；允许范围：DC20V～DC28V
工作电流	＜150mA
设备容量	最多可配接2只GST-HX-MN100C(Ex)火灾声光警报器
本安参数	Um：250V Uo：28V Io：115mA Po：0.8W Co：0.083μF Lo：4mH
使用环境	温度： -10℃～+55℃   相对湿度≤95%，不凝露
安全栅壳体材料	PA66
安全栅重量	约0.43kg
安全栅防护等级	IP30
安全栅安装孔距	140mm
安全栅外形尺寸	150mm×97mm×36mm

四、GST-LD-N8402(Ex)电源隔离式安全栅结构特征与工作原理

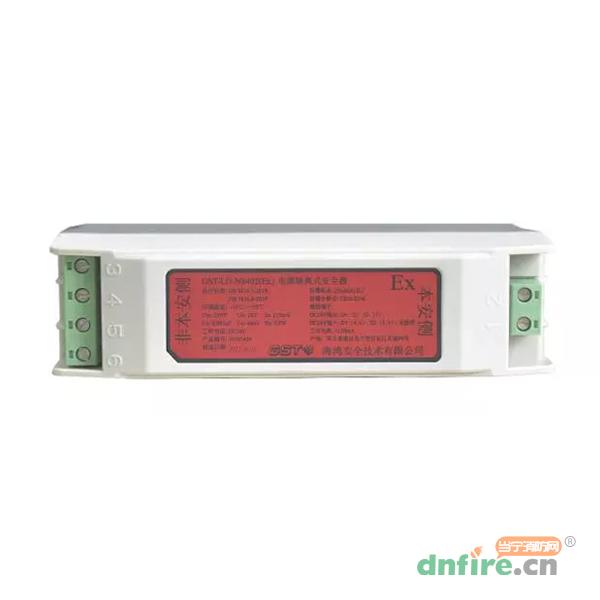

　　1.安全栅的外形示意图如图所示。

外形示意图

　　2.工作原理

　　安全栅通过隔离和限能2种方式确保本安侧的安全。用变压器隔离，本安侧输出端口用稳压二极管限压、电阻限流。

五、GST-LD-N8402(Ex)电源隔离式安全栅安装与接线

　　安全栅可以直接安装于宽度为35mm的标准DIN导轨，如图2-1所示。在不具备导轨安装条件时，

　　可以通过上下两个安装孔，使用M4螺钉或ST4.2自攻螺钉（可选配塑料膨胀管）进行安装，如图2-2所示。

　　

左图导轨安装示意图 右图普通安装示意图

　　1.接线

　　安全栅端口通过插拔式端子（包括端子头和端子座）同其他设备连接，将电缆线安装在端子头上后，端子头正确插在端子座上确定稳固连接即可。

　　2.端子说明

　　接线端子如下图所示。

接线端子

　　D1、D2：DC24V，无极性

　　O+、O-：本安电源输出

　　注意：安全栅应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离(至少为50mm)。

　　3.布线要求

　　电源线D1、D2采用阻燃BV线，截面积≥1.5mm²。安全栅至本安编码设备应选用截面积≥1.0mm²的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.0mH。
