　　点型光电感烟（温）火灾探测器(以下简称探测器)适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。火灾的起火过程一般情况下伴有烟、热、光三种燃烧产物。探测器可以对火灾发生初期有烟雾或温度骤然升高过程中进行探测，将探测部位烟雾浓度（温度）的变化转换为电信号实现报警目的一种器件。
　　下面我们以普通的JTY-GD-G3型点型光电感烟火灾探测器为例，介绍探测器是如何接线的。
　　JTY-GD-G3型点型光电感烟火灾探测器采用无极性信号二总线技术，只可与同品牌的各类火灾报警控制器配合使用。本探测器主要具有以下特点：
　　（1）内置带A/D转换的八位单片计算机，具备强大的分析、判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；
　　（2）采用电子编码方式，现场编码简单、方便；
　　（3）采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况；
　　（4）底部采用密封方式，可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏。
　　主要技术指标
　　（1）工作电压：总线24V
　　（2）监视电流≤0.8mA
　　（3）报警电流≤1.8mA
　　（4）报警确认灯：红色，巡检时闪烁，报警时常亮
　　（5）使用环境：
　　 温度：-10℃～+55℃
　　 相对湿度≤95%，不结露
　　（6）编码方式：十进制电子编码
　　（7）外壳防护等级：IP23
　　（8）外形尺寸：
　　 直径：100mm，高：56mm(带底座)
　　保护面积
　　当空间高度为6m～12m时，一个探测器的保护面积，对一般保护场所而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。
　　结构特征、安装与布线

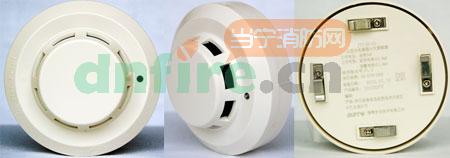

　　探测器的外形结构示意图如图1-1：

图1-1


　　探测器安装方式如图1-2：

图1-2


　　DZ-02探测器通用底座外形示意图如图1-3：

图1-3


　　底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。探测器底座的外接导线应有0.15m的余量，底座的线孔宜封堵，安装完毕后的探测器底座应采取保护措施。
　　感烟、感温探测器在装修油漆完成后安装。感烟、感温探测器安装应满足吊顶天棚的整体美观。待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。探测器报警确认灯应朝向便于人员观察的主要入口方向。
　　布线要求：探测器二总线宜选用截面积≥1.5mm2的阻燃RVS双绞线，穿金属管或阻燃管敷设。
　　探测器的安装要求：详见《火灾自动报警系统设计规范》（GB50116-98）中的8.1点型火灾探测器的设置数量和布置要求。
　　注：其他不同品牌的探测器安装与接线类似。以具体产品要求为准。
