　　今天我们来给大家介绍一下GST-LD-8301输入输出模块的接法：包括接排烟阀、送风阀、防火阀等。GST-LD-8301是海湾安全技术有限公司生产的单输入输出模块，此模块用于现场各种一次动作并有动作信号输出的被动型设备同时接收设备的动作反馈信号。
　　在开始GST-LD-8301接线前，先要弄清楚被接设备是什么信号输出：GST-LD-8301输入输出模块连接被控设备支持有源或无源信号输出。

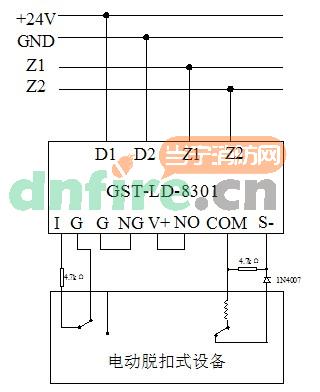

　　有源信号是可以直接输出一个DC24V电压信号；无源信号输出是可以提供一个常开触点。模块具备检线功能，检线输入端可以接收设备常开或者常闭检线信号。模块默认的是常开检线输入，无源输出方式，如果要模块直接输出有源信号，如模块要改为有源输出时,模块的G和NG、V+、NO应该短接，COM、S-有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管，同时，模块的内部的参数也应修改为4(常开检线输入，有源输出)才可以。模块为有源输出常开检线时，其接线图如下：　　

　　(防火阀、电梯等设备如此接法)

　如要将检线方式改为常闭检线，检线电阻应与反馈触点串联的方式，接线方式如下：

　　(接法一样，反馈方式不同，此为常闭反馈)

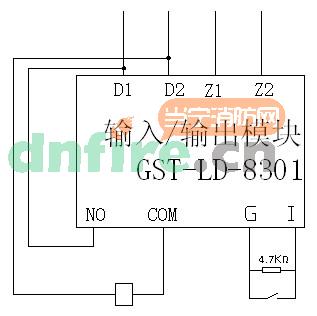

　　一般的在实际使用中我们采用出厂的默认设置：常开检线输入，无源输出，接线如下。

　　(接一般的继电器，无源输出)

　　以上就是GST-LD-8301输入输出模块有源与无源输出的接线方法。
