C33红外光束感烟探测器工作原理与结构特征
C33红外光束感烟探测器工作原理与结构特征为如何？本文为你介绍：
C33红外光束感烟探测器探测器由发射器和接收器组成，采用不受烟色影响的红外线减光方式工作。发射器与接收器相对安装，发射器发射出一束定强度的红外光束，接收器对发射器发出的红外光束进行采集放大，并通过内置单片机对采集的信号进行分析判断。
红外光束感烟探测器处于正常监视状态时，红外光强度稳定在一定范围内，当烟雾进入红外光束感烟探测器探测区内时，由于光束被遮挡使收到的红外光的强度降低。当烟雾达到一定浓度使红外光的强度低于设定的阈值时，探测器报火警，启动蜂鸣器、点亮红色指示灯。

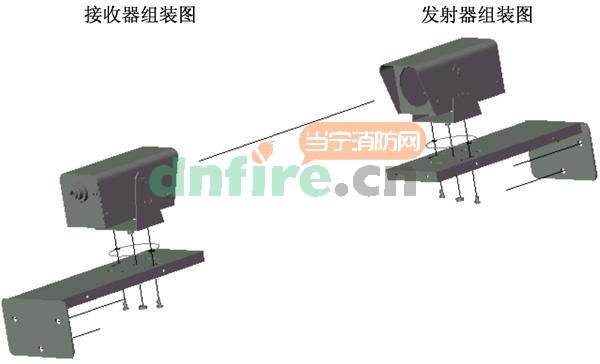

1．防爆探测器外观示意图如下图1所示：

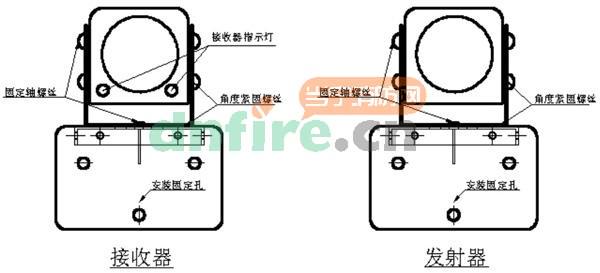

2．探测器结构示意图如下图2所示：
固定轴螺丝：用来紧固发射器、接收器，应在调试前拧紧；
角度紧固螺丝：用来旋转定位发射器、接收器，应在调试后拧紧；
指示灯：接收器分别有红色、黄色指示灯，用来指示探测器的状态；
安装固定孔：应尽量固定在发射或接收器重心位置，且使支撑架与墙壁紧固贴实安装，固定孔间距离如图2所示；
出线孔：用于外部连接线，护线管应使用φ16以上金属软管；
安装方式：除正常安装方式外，也可将支撑架反过来安装，或也可将接收、发射器与支撑架成90°夹角安装。

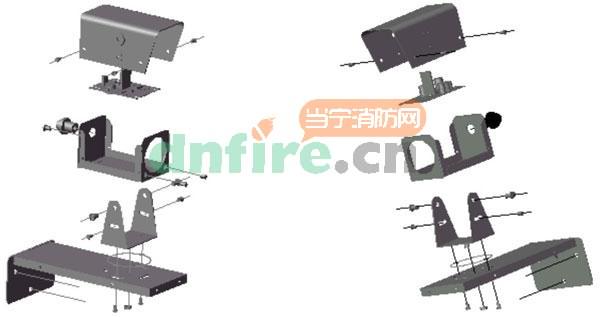

防爆探测器结构示意图：
