　　文章讲述的是红外对射报警主机接线图，为使大家更加形象的了解红外对射报警主机接线图到底如何，首先笔者列出红外对射报警主机接线图大家做参考，红外对射报警主机接线图如下：

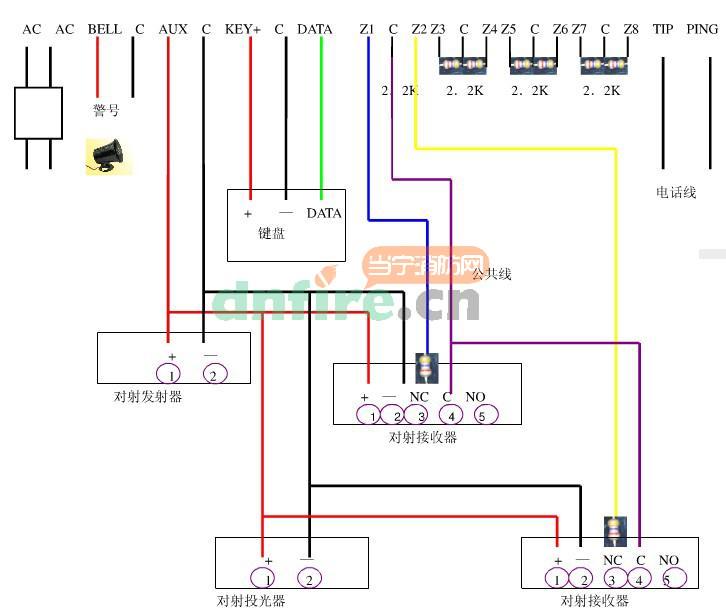

红外对射报警主机接线图

　　在面对红外对射报警主机接线问题，首先需确认您的报警主机是16路输入8路继电器输出可联网报警主机。
　　
　　1、IN1~IN16和I-com为16路报警输入，可以接16个探测器，探测器的信号线一根接IN1，另一根接I-COM。
　　
　　2、ID拨码开关是用来设置主机地址的，在有多个主机的情况下需要给每一台主机设置一个地址。如果只有一台主机时此开关无作用。
　　
　　3、输出1-output（NOCNC)至8-output(nocnc)为8组继电器输出，接NO-C为常开输出接点，接NC-C为常闭输出接点。
　　
　　4、c-output(nocnc)为公共输出继电器端子，接法同上，16路的任何一路有报警他都会有输出。
　　
　　5、16个报警指示灯分别对应16个报警探测器IN1~IN16的状态，有报警信号时灯亮。8个输出指示灯分别对应1-output（NOCNC)至8-output(nocnc)。
　　
　　6、输出端口可以接灯光、警号、联动硬盘录像机等设备、触发自动拨号装置等其它需要联动的装置。
　　
　　7、另外你的这台报警主机功能强大，CODE(D+GD-)是用来通讯的端口。可以连接电脑和网络。但是使用前需要按照实际的输入输出对应关系编程。
　　
　　8、12V端口是外接直流12V电源的供电端子。
