　　本文讲的是消防联动控制模块多线控制方式，消防联动控制模块在火灾自动报警系统中的应用非常广泛。一般用来控制防火阀、空调新风组、防火门、防火卷帘、等设备。因为需要联动的设备比较多，所以控制模块的用量就特别大、控制线路繁杂。所以如何合理地使用消防联动控制模块，是消防工程中确保消防联动系统可靠，尽可能降低工程造价的一个重要环节。消防联动控制模块的使用通常有总线控制方式、总线制与多线制结合的方式、以及多线制控制方式。今天我们着重分析一下多线控制方式。
　　
　　高层建筑中每层需控制的设备很多，且动作过程与动作要求基本类同，所以可每层需控制的设备很多，且动作过程与动作要求基本相同，所以可每层只是用一只控制模块设于消防中心联动控制屏上，然后加上继电器扩充点，见下图。

　　
　　图中：HR为电源指示灯（发光二极管）；MK1~MKn分别为1~n层控制模块。

　　

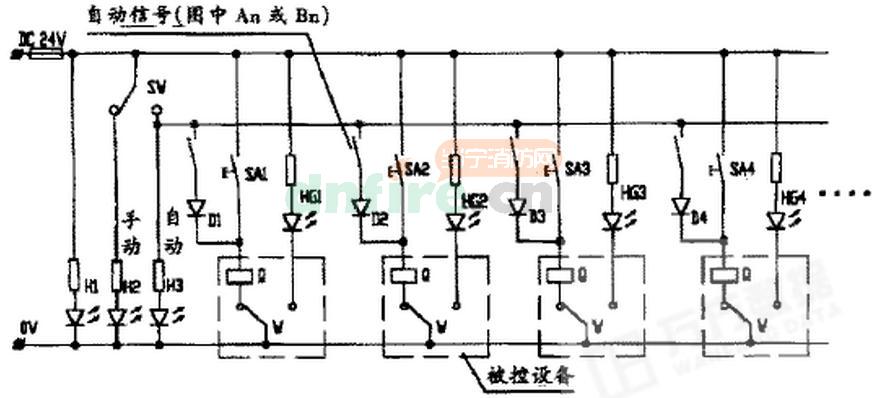

　　图中：H1~H3分别为电源、手动、自动指示灯；SW为手动~自动转换开关；HG1~HGn分别为被控设备反馈指示灯；SA1~SAn为手动按钮。

　　当某层报警时，相应层控制模块动作，由于二极管D的作用，使继电器A在本层模块动作时动作，用以控制只要求失火层动作的受控设备，如走道排烟口、应急照明、防火门等，继电器B则在本层及上下相邻层同时动作的受控设备，如声光报警器、消防前室正压送风口、紧急广播等。
　　
　　每个受控设备的手动控制按钮与返回信号均设于联动控制屏上，手动按钮与继电器A或B的触头组成“或门”，见图2.图中被控设备为排烟口、防火阀、正压送风口、防火门等设备的典型接线，其中Q为动作电磁铁，当手动或自动信号使Q通电后，Q使被控设备动作，限位开关W翻转，Q断电，反馈信号灯亮。当手动转换开关SW切换到自动状态时，手动功能仍然存在。
