ZT-FBGY-2防爆感烟火灾探测器的安装与布线
本文介绍的是卓探ZT-FBGY-2防爆感烟火灾探测器(开关量)的安装与布线，供用户购买产品后安装或布线做参考所用。
1、ZT-FBGY-2防爆感烟报警器的安装方法
根据现场情况,用M6膨胀螺钉通过探测器固定爪,将防爆外壳固定在顶棚上。电缆的引入装置采用压封胶圈结构，电缆外径约为8mm,电缆的防爆进线口为M22×1.5内螺纹。探测器安装示意图如图1所示。

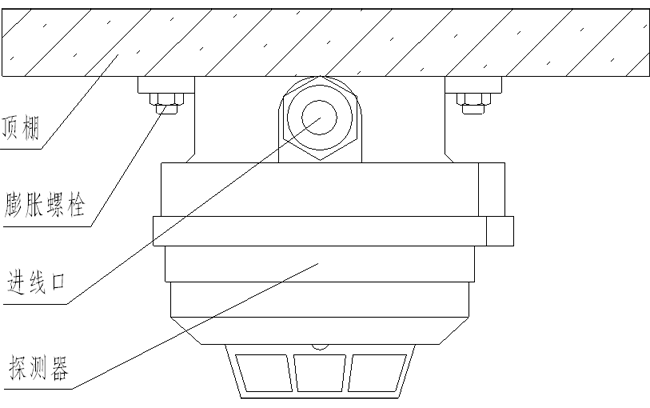

图1 ZT-FBGY-2探测器安装示意图
2、ZT-FBGY-2的接线：
松开ZT-FBGY-2防爆感烟火灾探测器外壳固定螺钉，打开隔爆腔，将试验用线去掉，用直径为约8mm的电缆作为系统用线。
将DC24V电源线从一侧进线口串入，接在线路板的输入端子D上（无极性）；K为常开无源触点，B为常闭无源触点。见图2接线端子图。
图2 接线端子图
DD为24v电源
GK为常开无源触点输出
BG为常闭无源触点输出
注意：安装过程中，不要摘掉防尘罩，防止灰尘进入，影响探测器的精度。待系统正常运行时应将防尘罩去掉。
