DN-HW/C-09防爆三波段红外火焰探测器技术参数

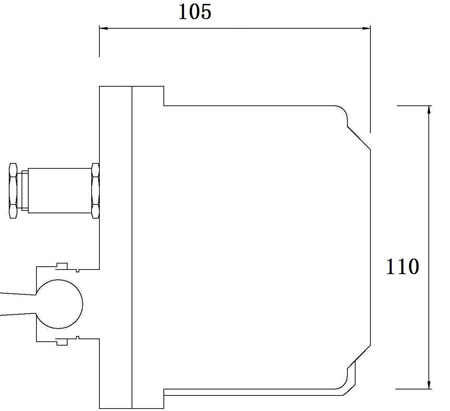

一、DN-HW/C-09防爆三波段红外火焰探测器外形尺寸
二、DN-HW/C-09三波段红外火焰探测器型号拆解及含义

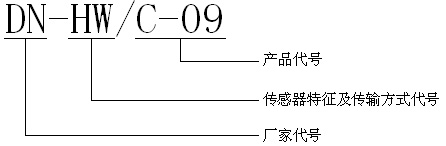

1、型号含义：
DN：厂家代号
HW：传感器特征及传输方式代号
C-09：产品代号

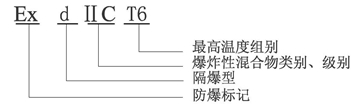

2、防爆标志含义：
Ex：防爆标记
d：隔爆型
ⅡC：爆炸性混合物类别、级别
T6：最高温度组别
| 型号 | DN-HW/C-09 |
| 防爆标志 | ExdⅡCT6 |
| 防护等级 | IP66 |
| 工作电压 | DC20V～28V(标称值DC24V) |
| 工作电流 | ≤35mA(24VDC) |
| 信号输出 | 继电器无源点、0-20mA、总线输出 |
| 安装方式 | 壁装或吊装 |
| 最快响应时间 | 500ms |
| 最大探测距离 | 55m条件：1100C㎡(33㎝×33㎝)，高为5㎝的正庚烷火 |
| 保护角度 | ≤90° |
| 重量 | 3kg |
| 外壳 | 铸铝 |
| 电缆引入装置接口 | 标配：G3/4’’内螺纹 |
| 环境温度 | -40～+80℃ |
| 相对湿度 | ≤95﹪RH(40+2℃) |
| 执行标准 | GB15631-2008 |
| 保修期 | 一年 |
4、防爆要点
在进行DN-HW/C-09隔爆红外火焰探测器结构设计时充分考虑了当爆炸性混合物侵入其内部，因某种原因发生爆炸时，不致引起分析仪外部的爆炸性混合物爆炸的宗旨，从外壳强度和组成外壳各零部件的接合面间隙、长度以及限制外壳最高表面温度等关键条件着手，确保隔爆性能。
隔爆外壳精加工后，进行静压试验，试验压力为1.5MPa，历时10～12S，试验结果以不滴水为合格。
隔爆接合面参数符合GB3836.2-2000的要求；隔爆面是产品的重要防爆措施，使用及维修时应注意保护隔爆面，不得磕碰、划伤。
探测器正常运行时，其外壳最高表面温度不超过80℃。
探测器内最小电气间隙为6mm，带电部件与外壳之间最小爬电距离为10mm。
探测器的内外接地是确保其安全运行的重要措施，接地端子分别设在控制箱内外部，旁边有接地标志“”。
探测器隔爆接合面涂204-1防锈油。
探测器外壳的明显部位有“严禁带电开盖”字样的警告牌。
探测器安装于外力冲击冲击不到的场所。
5、接线方式
所有信号线和电源线宜采用截面积大于1.0mm2的导线，并严格按规范要求进行布线，其中探测器外壳应良好接地。探测器接线定义见下表：
| 编号 | 接线提示 | 电路特征 | 描述 |
| 1 | 红 | +24V | 供电电源 |
| 2 | 黑 | GND | 供电电源 |
| 3 | - | CANH | 总线输出 |
| 4 | - | CANL | 总线输出 |
| 5 | 黄 | 无源点负端 | 故障输出 |
| 6 | 白 | 无源点正端 | 故障输出 |
| 7 | 棕 | 无源点负端 | 接点输出 |
| 8 | 蓝 | 无源点正端 | 接点输出 |
| 9 | - | 0～20mA 负端 | 电流输出 |
| 10 | - | 0～20mA正端 | 电流输出 |
| 0～20mA电流输出定义 | 0～20mA电流输出定义 | 0 mA | 设备故障状态 |
| 0～20mA电流输出定义 | 0～20mA电流输出定义 | 5mA(10%) | 正常监视状态 |
| 0～20mA电流输出定义 | 0～20mA电流输出定义 | 15 mA (10%) | 火警输出状态 |
注：无源点输出和标准电流输出一般不同时使用，用户可以拆开探测器前盖后根据需要在端子上相应接出。一般是：棕线接0～20mA负端，蓝线接0～20mA正端。
6、灵敏度和通讯ID设定。
探测器报警灵敏度（Ⅰ级、Ⅱ级、Ⅲ级）可以通过拨码开关S1（红色，见下表）设定，以满足不同场所需要：
| 编号 | 图示 | 二进制编码 | 灵敏度等级 |
| 1 |  |
00 | Ⅰ级(最灵敏) |
| 2 |  |
01 | Ⅱ级(出厂设定值) |
| 3 |  |
10 | Ⅲ级 |
| 4 |  |
11 | 未定义 |

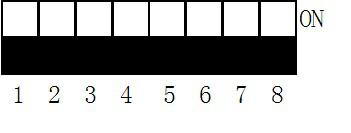

通讯ID设定通过拨码开关K1（黑色，见下表）设定：
| 编号 | 图示 | 二进制编码 | 通讯ID |
| 1 |  |
0000 0000 | 1# |
| 2 | 同上 | 0000 0001 | 2# |
| 3 | 同上 | 0000 0010 | 3# |
| …… | 同上 | …… | …… |
| 256 | 同上 | 1111 1111 | 256# |
注：1、灵敏度和设备通讯ID设定结束后，探测器需重新上电复位。
2、只有总线接口输出型探测器需要设定通讯ID，开关量输出型不需要设定。
7、DN-HW/C-09火焰探测器安装方式
保护区域：

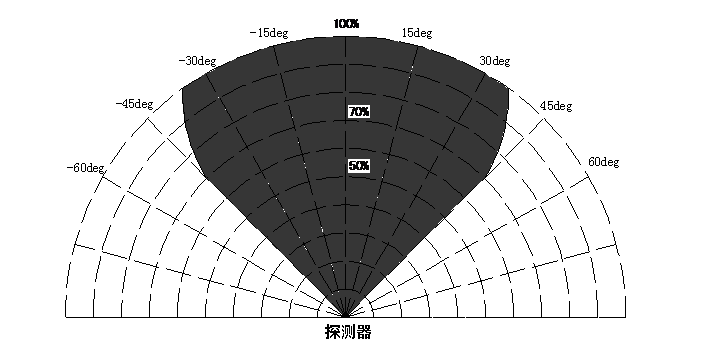

*保护区域：如图所示的3D锥形视野。
*探测器可探测的火警满足平方反比定律：探测器距离增加一倍，那么只有1/4的辐射可能到达探测器。
安装原则：
*探测器安装布线时，应使所监视的区域处于视场角的有效范围内；
*探测器安装面应当牢固、抗震；
*探测器附近避开高温物体安装；
*探测器的安装应尽可能避免障碍物的阻挡，对于外形横、纵尺寸不超过0.5米的障碍物，探测器距障碍物的距离不小于2.5米；对于外形尺寸超过0.5米且无法避免时，应适当增加探测器的数量。
安装方式：
探测器可安装在墙上、屋顶或固定架上，探测器的监视透过窗朝向要偏下，以减少灰尘的堆积。探测器距离监视目标可根据火灾特性而定，一般不小于1.5m。探测器安装高度一般不小于2.5米。

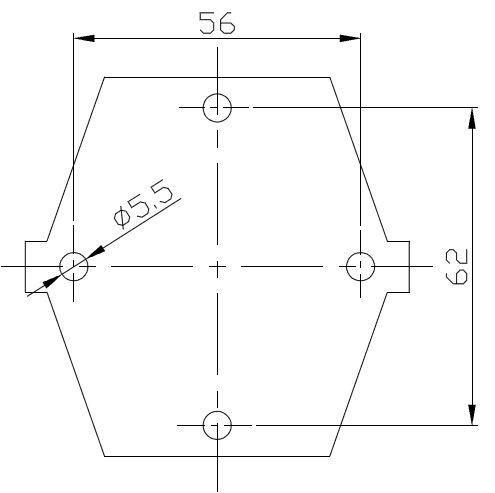

探测器支架底座采用四个M5螺栓固定。固定底座尺寸见下图所示。
固定底座尺寸图
DN-HW/C-09火焰探测器的安装方式
世纪运城DN-HW/C-09防爆三波段红外火焰探测器的安装方法如下：
1)将探测器的支架固定在要安装位置上；
2)将探测器对准探测方向，然后拧紧螺钉1和2；
3)探测器自带1.5米长主电缆，无需开盖可直接完成连线。
8、使用和维护
1)探测器在上电时有10s的复位时间，在该时间段内，探测器不响应任何火警信号；待电源指示灯变绿后，方能正常工作；火警发生时，指示灯变为红色。
2)探测器接入系统时，应提前完成其测试工作：将火焰处于探测器的有效视角范围内，持续快速抖动火焰或煽动火焰，使火焰连续闪烁，观察其报警功能和探测距离。
3)要经常检查探测器窗口玻璃表面是否清洁，须定期擦拭。探测器窗口玻璃不清洁会影响探测器的灵敏度，严重时可能造成探测器发生火情时不报警。
4)严禁在探测器带电状态下打开盖子；进行清洁前，请暂时将探测器停止工作，切断将进行维护的区域或系统的逻辑控制功能，以免无为的报警联动。
5)禁止使用非规定的探测器工作电源，以免损坏探测器。
6)探测器接线必须牢靠无误；探测器屏蔽线丝网连接外壳，接地应牢固。
7)用户不可随意拆卸探测器，以免造成不必要的损失。
