　　DH-GSTN5300/11剩余电流式电气火灾监控探测器为分体式结构，外置剩余电流传感器，信号处理模。

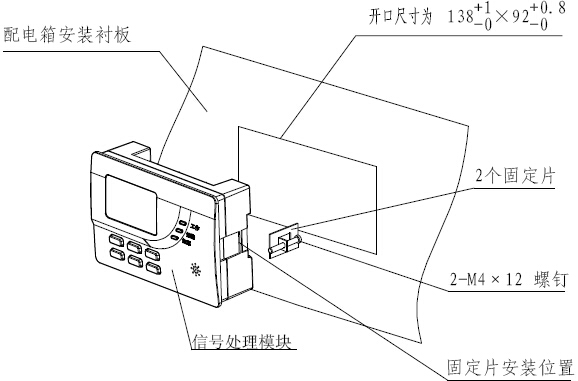

　　1、信号处理模块面板安装方式安装过程：

　　第一步：在安装位置上先加工一个长方孔（138mm×92mm）；

　　第二步：将信号处理模块从前方装入，再从安装面板后方用2个固定片将其固定。

　　第三步：连接电缆。

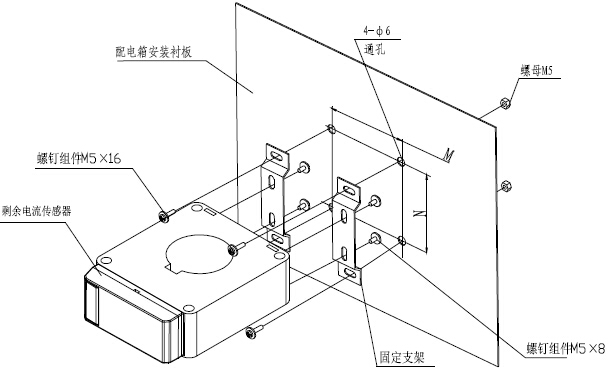

　　2、传感器安装步骤分解：

　　第一步：在安装衬板上打孔。

　　先将配电箱安装衬板按规格尺寸打4个Φ6通孔（也可直接打M5螺纹孔）。

　　第二步：安装固定支架。

　　用配套螺钉将固定支架固定在传感器上。

　　第三步：安装传感器。

　　将固定在传感器上的固定支架的固定孔，对准衬板所打Φ6通孔，压紧固定支架与衬板，将螺

　　钉组件M5×16拧入，在衬板背部采用螺母拧紧(如果衬板上为螺纹孔，可直接用螺钉紧固)。

　　第四步：连接电缆。
