　　警告：

　　1、安装TX3217中继模块之前，必须切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。

　　2、在监视信号输入线的末端(远离模块端)必须并联一个6.8kΩ/1W的终端电阻。

　　1、安装方法：

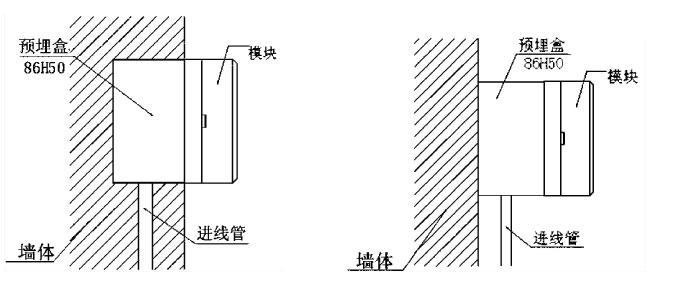

　　TX3217中继模块采用明装方式，分为进线管明装和进线管暗装，安装时只需拔下模块，从预埋盒的进线孔中穿入电缆并接在模块底座的相应端子上，再插好模块即可安装好，安装示意图如下图所示：

TX3217 安装示意图

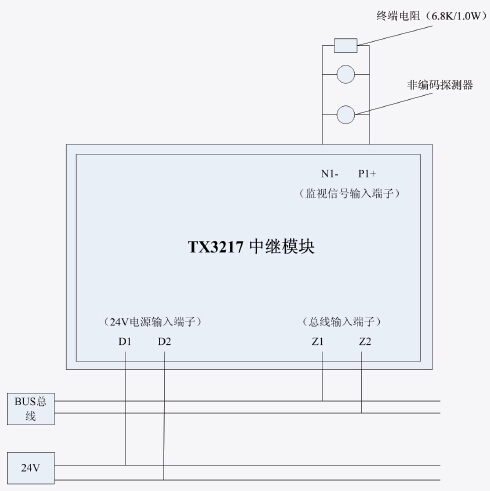

　　2、接线方法：

TX3217 接线示意图

　　3、布线要求:

　　总线(BUS)采用RVS-2×1.0mm²或1.5mm²线；DC24V电源线采用BV-2×1.5mm²或2.5mm²线；输入线

　　采用RVS-2×1.0mm²或1.5mm²线。穿金属管(线槽)或阻燃PVC管敷设。
