防火门监控系统怎么布线 注意事项说明
防火门监控系统现场布线应该采用什么样的线，怎么布置线路应该注意哪些呢。本文主要解决这些问题。本文仅供参考，不同品牌型号产品可能有误差，项目具体情况请以厂家为准。
一、防火门监控系统线路选择
1、信号总线

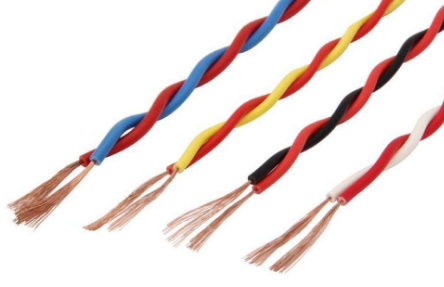

（1）导线类型：多股铜芯绝缘双绞型双色耐火软导线 NH-RVS-2×1.5mm2
（2）平面线芯截面积≥1.5mm2；竖井线芯截面积≥2.5mm2
（3）最远传输距离：1000米（环路电阻要求小于25欧姆）
由于双绞线比平行导线具有更好的信号传输能力和抗干扰性能，为了保障系统的可靠运行，信号总线必须使用双绞线。
2、直流24V电源线

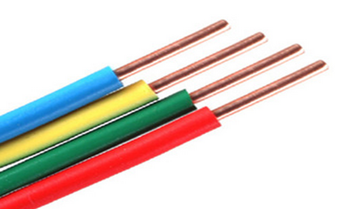

（1）导线类型：铜芯聚氯乙烯绝缘耐火电线 NH-BV-2×2.5
（2）平面线芯截面积≥2.5 mm2 ；竖井线芯截面积≥4.0 mm2（具体导线截面积可根据实际情况决定）
（3）最远传输距离：≤200m
3、RS-485通讯总线 CAN通讯总线（联网）
（1）导线类型：铜芯绝缘护套屏蔽双绞型双色软导线RVSP-2×1.0mm2
（2）线芯截面积≥ 1.0 mm2
（3）最远传输距离：1500米
二、防火门监控系统的布线及注意事项
1、线路必须要穿管敷设，消防电话线与消防广播线应该分别单独穿管（抗干扰），不得与回路信号线、DC24V电源线、通讯线等穿在同一管内或线槽的同一槽孔内，否则会造成防火门监控系统工作不稳定。
2、信号总线、通讯线必须使用双绞线，否则系统易受空间电磁干扰，线路之间易互相串扰，系统不能正常工作！严禁使用多芯平行电缆作为总线、通讯线。
3、总线、DC24V电源线、通讯线应远离强电设备，远离强电线路，应避免与强电线平行走线，实在无法避开时应采用十字交叉法。
4、为便于检查线路，不同电压级别、不同用途的导线应选择不同的色别。
5、在多尘和潮湿的场所，为防止灰尘和水汽进入钢管内引起导电，影响工程质量，钢管的连接处与出线口均应作密封处理。
6、室外布线应进行防水、防潮保护，否则导线可能会因长期潮湿而绝缘下降，造成系统不稳定！应穿钢管敷设，并将钢管可靠接地，以提高系统抗雷击、抗干扰性能；必要时应采用专用设备进行防、避雷保护。
7、在高压、强磁场等恶劣环境下，应选用屏蔽线；在潮湿的环境，应选用护套型双绞线。
8、若使用屏蔽双绞线，屏蔽层必须连续，除在控制器一端外，其它任何地点不允许接地。
9、系统导线敷设完毕，在只安装底座而没有安装其它设备的情况下，可使用500V兆欧表检查各线路对地绝缘电阻，不应小于2M，否则系统工作可能不正常！
