海湾8305模块新旧两种接线方式！

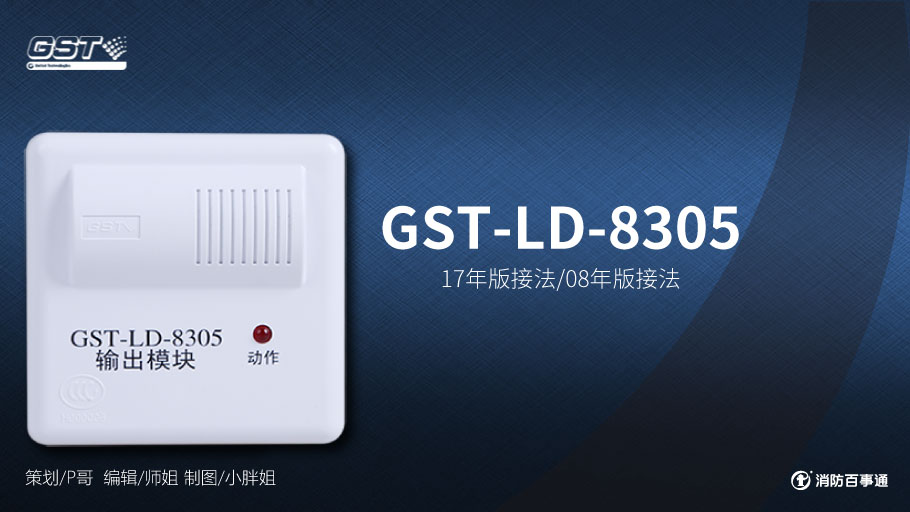

GST-LD-8305输出模块用于总线制消防广播系统中正常广播和消防广播间的切换。模块在切换到消防广播后自回答，并将切换信息传回火灾报警控制器，以表明切换成功。

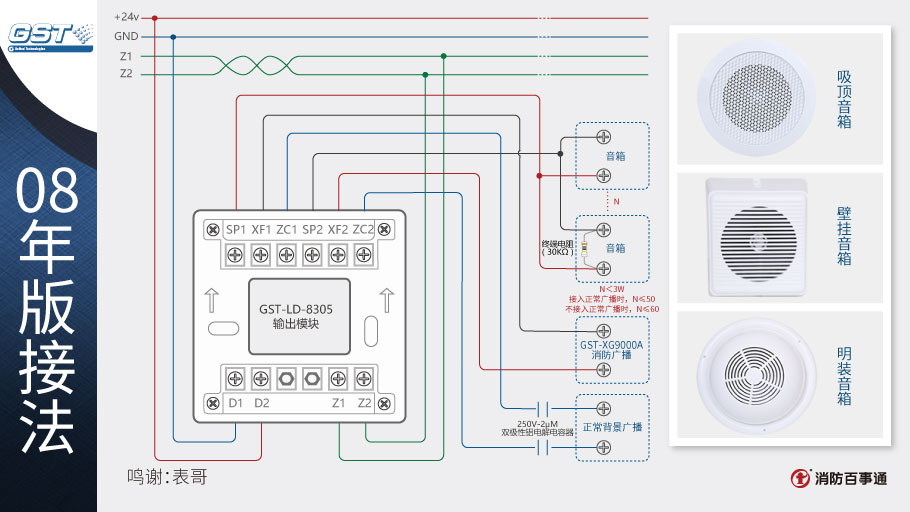

GST-LD-8305输出模块接入正常广播线，需要在正常广播线和GST-LD-8305模块之间串接两个250V-22μF双极性铝电解电容器。
1、无极性信号二总线采用阻燃RVS双绞线，截面积≥1.0mm²。
2、DC24V电源二总线采用阻燃BV线，截面积≥1.5mm²。
3、正常广播线ZC1、ZC2，消防广播线XF1、XF2及放音设备的连接线SP1、SP2均采用阻燃BV线，截面积≥1.0mm²。
相关商品
全部评论写评论
匿名用户—2020-05-17
来自手机端用户匿名用户
我想请问下，新的8305模块怎么接上去要故障咯？
管理员
模块本身编码，还要看接线是否正确
匿名用户—2020-03-24
来自手机端用户匿名用户
新的8305广播可以响，码也注册了，怎么老报支线故障？？
管理员
线路可能存在问题，建议联系技术人员看看
匿名用户—2020-03-16
来自手机端用户匿名用户
请问信号总线是不是接隔离器的出线上
管理员
是的。你可以参考下8313模块的接线图，在产品搜索框搜8313即可
匿名用户—2019-10-31
来自手机端用户匿名用户
D1D2线接那去
匿名用户—2019-10-17
来自手机端用户匿名用户
电容加在模块的哪两个端子呢
匿名用户—2019-09-18
来自手机端用户匿名用户
广播滋滋响 不接线也响这个不换线有治那吗
管理员
不接线也响？看看是不是有干扰型号，附件有强电磁干扰
匿名用户—2019-06-22
来自手机端用户匿名用户
那个是从控制室来的线？那个是现场广播线？
管理员
现场广播线就是扬声器（音箱）的线，其他都是控制室过来的线。
匿名用户—2019-05-09
来自手机端用户匿名用户
新的8305，线路正常注册不上号怎么回事
管理员
模块编码是否正确，设备定义是否正确?检查一下看看呢
匿名用户—2019-04-01
来自手机端用户匿名用户
08款消防广播接线模块
匿名用户—2018-12-23
来自手机端用户匿名用户
海湾8305广播监视模块没24V接线端子，是不是不用24V也可以了？
管理员
新的模块不需要接24V.
匿名用户—2018-09-12
来自手机端用户匿名用户
学习了这模块的接线了，谢谢
