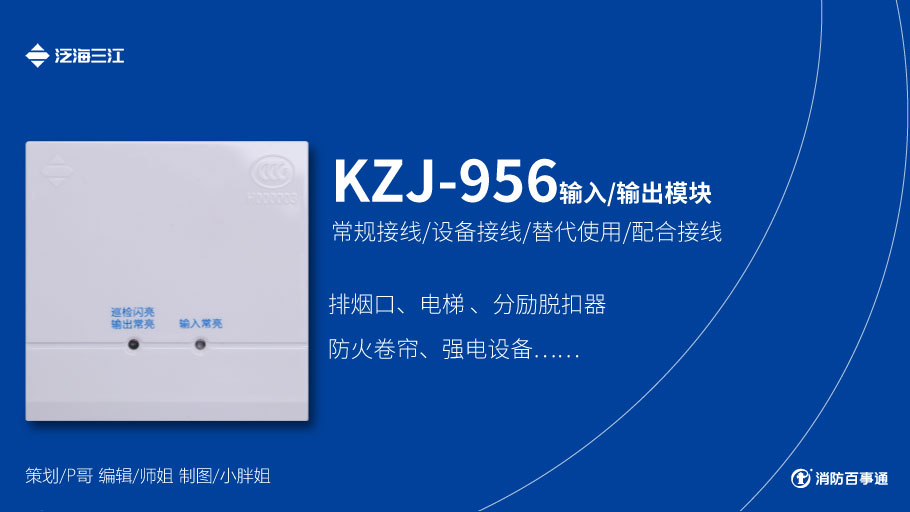

泛海三江KZJ-956输入/输出模块（控制模块）接线
外面要加电阻的就是外置终端负载，不加电阻的就是内置终端负载，出厂默认是内置的，但消防百事通推荐使用外置终端负载的接法。
相关商品
全部评论写评论
匿名用户—2024-03-12
来自PC端用户匿名用户
今天见到用这个模块控制电动闭门器的。24v电源线直接接到接T00和T01，闭门器电源线接T01和T02，模块动作就能给闭门器断电。请问下为什么T02端子能给闭门器供电啊，这个端子不是禁止使用的吗？
匿名用户—2024-03-11
来自PC端用户匿名用户
请问下，无源接法模块动作时GND和T00是导通的吗
匿名用户—2024-02-27
来自PC端用户匿名用户
请问一下JP1 JP2 JP3 JP4有什么作用？上面这些接法用不到这几个脚啊
匿名用户—2021-11-06
来自PC端用户匿名用户
三江956模块有常闲点吗，T00和T02是常闭吗？
管理员
常闭可以通过加继电器来取
匿名用户—2021-04-07
来自PC端用户匿名用户
正压送风口，24v还用跳线吗？？加电阻吗？怎么跳谢谢
管理员
按照有源输出的接法即可。需要电源线，不需要额外跳线，需要加电阻。不加电阻可能会报故障
匿名用户—2021-01-03
来自PC端用户匿名用户
谢谢你的回复，感谢，明白了！
匿名用户—2020-12-28
来自PC端用户匿名用户
外置终端负载和内置终端负载是啥意思？
管理员
就是模块接线加不加电阻，如设置成内置终端负载就不需要加电阻
匿名用户—2020-05-05
来自手机端用户匿名用户
模块编码是好的，信号线和24V电源线电压也正常，单点启动不，模块没动作怎么回事
管理员
现在一般都是2点启动
匿名用户—2020-03-25
来自手机端用户匿名用户
1-2通电，机构动作，此时2-3通，5-6通
复位后1-2通，4-5通。
这个怎么接
管理员
本文就是接线方法的啊，对照参考下
匿名用户—2020-01-09
来自手机端用户匿名用户
不要电阻和二级管可以不
管理员
二极管起保护作用，没有会增加系统风险；不加电阻会报故障的
匿名用户—2019-10-31
来自手机端用户匿名用户
当输入模块，怎么会报故障的？
匿名用户—2019-10-25
来自手机端用户匿名用户
T00和T01是电源吗
管理员

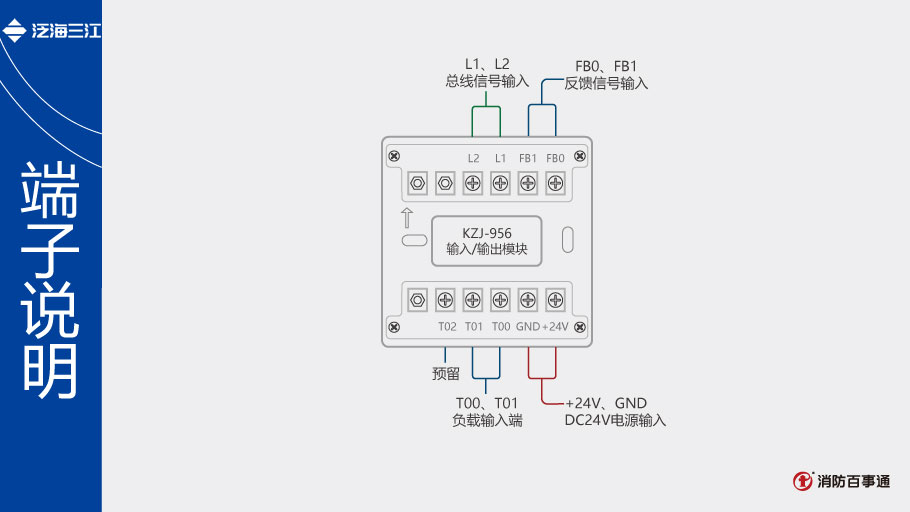

不是，电源是+24V和GND,T00和T01是负载接入端
匿名用户—2019-10-08
来自手机端用户匿名用户
有源和无源的区别在那
管理员
模块本身输出带不带24V电
匿名用户—2019-08-15
来自手机端用户匿名用户
280°排烟风阀956可以替代吗？
管理员
280度排烟阀一般输入模块就可以了，替代输入模块是可以，但不太建议
匿名用户—2019-07-14
来自手机端用户匿名用户
拉锁模块怎么接
管理员
拉锁模块？没有太明白，有问题也可以咨询我们，电话400-928-6119
匿名用户—2019-07-08
来自手机端用户匿名用户
输入输出模块，不跳线会报故障吗
管理员
不需要跳线，故障看看是不是电阻的原因，量下线路电阻电压
匿名用户—2019-07-03
来自手机端用户匿名用户
请问那个956反馈线加电阻启动线要加吗？还有启动线上二极管必须加吗？
管理员
按照接线图是需要加的。二极管是起保护作用的，防止强电窜进来
匿名用户—2019-06-25
来自手机端用户匿名用户
摸
匿名用户—2019-06-21
来自手机端用户匿名用户

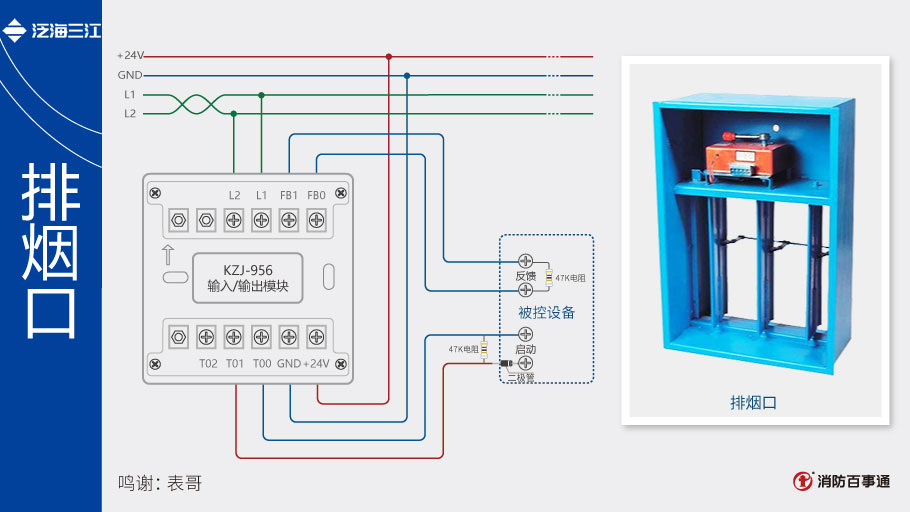

排烟口24v也加电阻吗。
管理员
输出24V的话是需要接电阻的
匿名用户—2019-05-20
来自手机端用户匿名用户

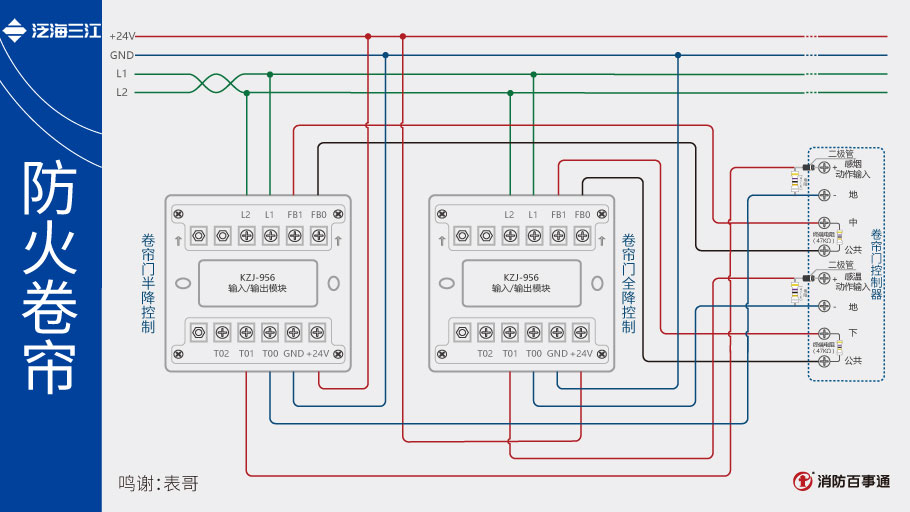

卷帘门全降无源接法谢谢
管理员

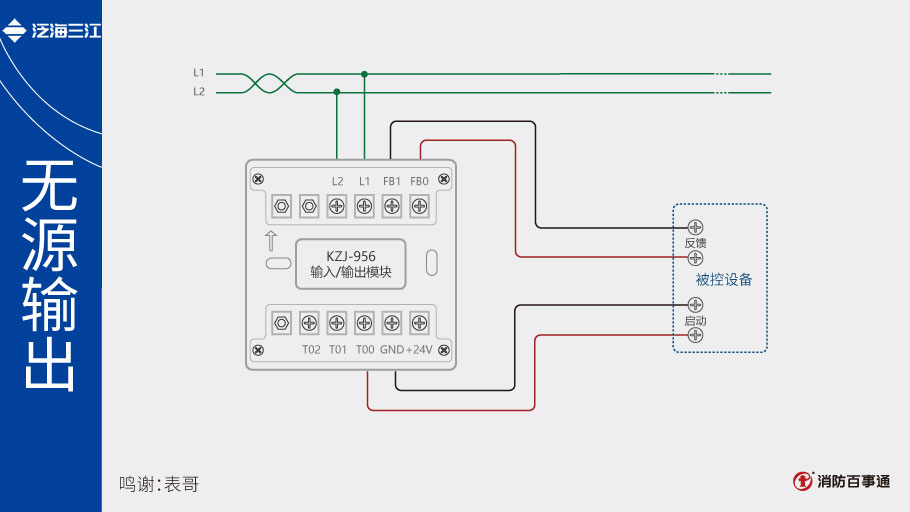

无源部分的接法就是第一部分的第二张接法啊。卷帘门全降的接线端子需要看卷帘门的控制箱了，一般都是有端子说明的，你看下全降是接哪两个端子就可以了。
匿名用户—2019-05-08
来自手机端用户匿名用户
二极管起什么作用，还有电阻要用多大的，10k的电阻行吗？
管理员
二极管起保护作用的，防止高电压串进系统。电阻可以测试一下看看，不行拼凑组合或者购买对应电阻即可
匿名用户—2019-04-25
来自手机端用户匿名用户
排烟口和卷帘门全都不用跳线吗？
管理员
可以的，可以按图接线，第一部分核心的理解了，设备接线都没什么问题的。
匿名用户—2019-04-16
来自手机端用户匿名用户
模块启动风机，没有反馈，
管理员
看反馈的线接了没
匿名用户—2019-04-14
来自手机端用户匿名用户
KJZ-956模块可短接JP1.JP2号端子使用吗
管理员
小编刚看了下接线说明，没有注意到你说的端子号，有问题可以联系我们的技术人员，电话400-928-6119
匿名用户—2019-04-10
来自手机端用户匿名用户
输入输出模块不加24V报故障不
管理员
会报的
匿名用户—2019-03-01
来自手机端用户匿名用户
有销售经理的电话吗？
管理员
400-928-6119就可以联系到我们
匿名用户—2018-12-14
来自手机端用户匿名用户
强切要不要加电阻
管理员
需要加的
匿名用户—2018-12-11
来自手机端用户匿名用户
排烟风阀要不要加电阻？
匿名用户—2018-10-19
来自手机端用户匿名用户
这不需要跳线吗
管理员
不需要，电子编码器编码
匿名用户—2018-09-12
来自手机端用户匿名用户

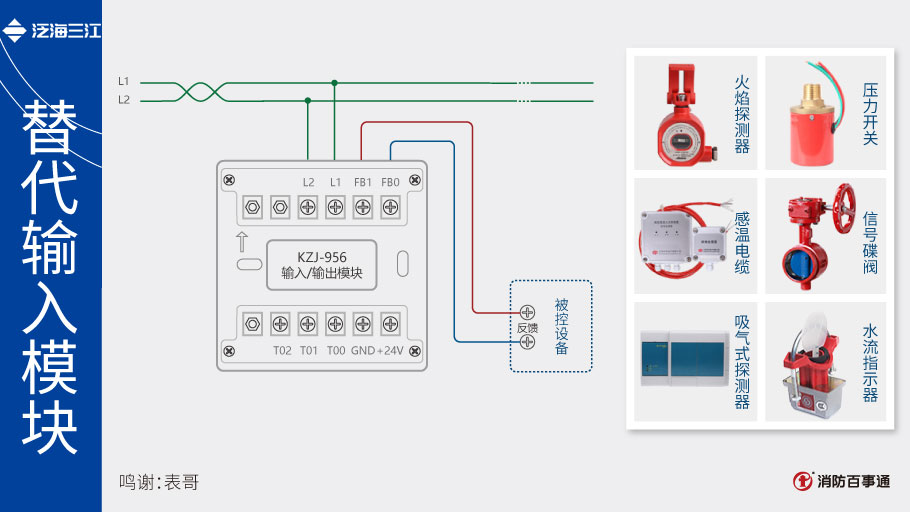

用输入输出模块接过墙防火阀时，输出端口没有接线，要不要加电阻的？还有无源接法是不是模块那里不需要接入24伏的？
管理员
按照图纸输出没有接线就相当于输入模块使用，输出端可以不加电阻。无源输出可以不接电源。有问题可以联系我们，电话400-928-6119
匿名用户—2018-09-04
来自手机端用户匿名用户
防火阀不加电阻可以不？
管理员
需加电阻的，没加电阻会报故障的
匿名用户—2018-07-29
来自手机端用户匿名用户
无源输出 能详细介绍一下吗
管理员

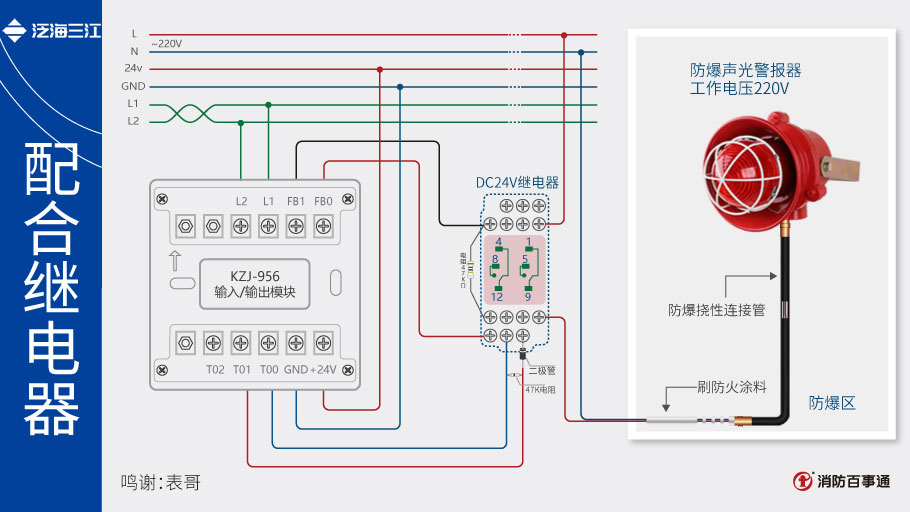

无源输出可以继电器来获取
匿名用户—2018-05-31
来自手机端用户匿名用户
正压风机报断路怎么回事
管理员
断路可能线路有断开，或者接线端子上线脱落了。检查一下线路看看
匿名用户—2018-01-07
来自手机端用户匿名用户
模块报断路是什么情况
管理员
线路有断开情况了，检查下线路是否断了或者接线端子掉下来了。
匿名用户—2017-12-04
来自手机端用户匿名用户
有常闭端子么
管理员
需要用常闭的可以用继电器的接法获得常闭端
