消防应急照明和疏散指示灯具系统的布线要求
1、消防应急照明和疏散指示灯具系统线路的防护方式应符合下列规定：
a.系统线路暗敷时，应采用金属管、可弯曲金属电气导管或B1级及以上的刚性塑料管保护；
b.系统线路明敷设时，应采用金属管、可弯曲金属电气导管或槽盒保护；
c.矿物绝缘类不燃性电缆可直接明敷。
2、各类管路明敷时，应在下列部位设置吊点或支点，吊杆直径不应小于6mm：
a.管路始端、终端及接头处；
b.距接线盒0.2m处；
c.管路转角或分支处；
d.直线段不大于3m处。
3、各类管路暗敷时，应敷设在不燃性结构内，且保护层厚度不应小于30mm。
4、管路经过建、构筑物的沉降缝、伸缩缝、抗震缝等变形缝处，应采取补偿措施。
5、敷设在地面上、多尘或潮湿场所管路的管口和管子连接处，均应做防腐蚀、密封处理。
6、符合下列条件时，管路应在便于接线处装设接线盒：
a.管子长度每超过30m，无弯曲时；
b.管子长度每超过20m，有1个弯曲时；
c.管子长度每超过10m，有2个弯曲时；
d.管子长度每超过8m，有3个弯曲时。
7、金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内外侧均应套锁母。塑料管入盒应采取相应固定措施。
8、槽盒敷设时，应在下列部位设置吊点或支点，吊杆直径不应小于6mm：
a.槽盒始端、终端及接头处；
b.槽盒转角或分支处；
c.直线段不大于3m处。
9、槽盒接口应平直、严密，槽盖应齐全、平整、无翘角。并列安装时，槽盖应便于开启。
10、导线的种类、电压等级应符合GB51309-2018《消防应急照明和疏散指示系统技术标准》第3.5节（见本文底附）和设计文件的规定。
11、在管内或槽盒内的布线，应在建筑抹灰及地面工程结束后进行，管内或槽盒内不应有积水及杂物。
12、消防应急照明和疏散指示灯具系统应单独布线。除设计要求以外，不同回路、不同电压等级、交流与直流的线路，不应布在同一管内或槽盒的同一槽孔内。
13、线缆在管内或槽盒内，不应有接头或扭结；导线应在接线盒内采用焊接、压接、接线端子可靠连接。
14、在地面上、多尘或潮湿场所，接线盒和导线的接头应做防腐蚀和防潮处理；具有IP防护等级要求的系统部件，其线路中接线盒应达到与系统部件相同的IP防护等级要求。
15、从接线盒、管路、槽盒等处引到系统部件的线路，当采用可弯曲金属电气导管保护时，其长度不应大于2m，且金属导管应入盒并固定。
16、线缆跨越建、构筑物的沉降缝、伸缩缝、抗震缝等变形缝的两侧应固定，并留有适当余量。
17、消防应急照明和疏散指示灯具的布线，除应符合本标准上述规定外，尚应符合现行国家标准《建筑电气工程施工质量验收规范》GB50303的相关规定。
18、消防应急照明和疏散指示灯具系统导线敷设结束后，应用500V兆欧表测量每个回路导线对地的绝缘电阻，且绝缘电阻值不应小于20MΩ。
附：GB51309-2018《消防应急照明和疏散指示系统技术标准》第3.5节
3.5系统线路的选择
3.5.1系统线路应选择铜芯导线或铜芯电缆。
3.5.2系统线路电压等级的选择应符合下列规定：
1额定工作电压等级为50V以下时，应选择电压等级不低于交流300/500V的线缆；
2额定工作电压等级为220/380V时，应选择电压等级不低于交流450/750V的线缆。

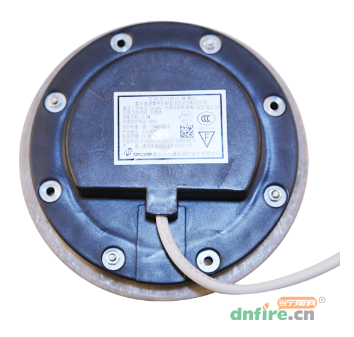

3.5.3地面上设置的标志灯的配电线路和通信线路应选择耐腐蚀橡胶线缆。
3.5.4集中控制型系统中，除地面上设置的灯具外，系统的配电线路应选择耐火线缆，系统的通信线路应选择耐火线缆或耐火光纤。
3.5.5非集中控制型系统中，除地面上设置的灯具外，系统配电线路的选择应符合下列规定：
1灯具采用自带蓄电池供电时，系统的配电线路应选择阻燃或耐火线缆；
2灯具采用集中电源供电时，系统的配电线路应选择耐火线缆。
3.5.6同一工程中相同用途电线电缆的颜色应一致；线路正极“+”线应为红色，负极“-”线应为蓝色或黑色，接地线应为黄色绿色相间。
