剩余电流互感器内部结构是怎么样的

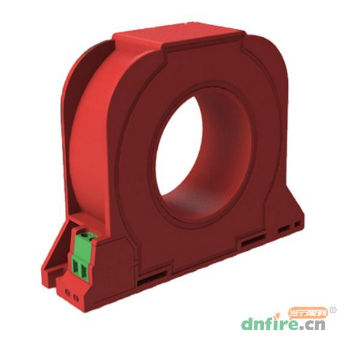

剩余电流互感器在电气火灾监控系统中是比较常见的一种传感器。剩余电流互感器除了圆形还有矩形，从结构上来分还有开口式和闭口式，下图中的产品就是一款闭口式圆形的剩余电流互感器。

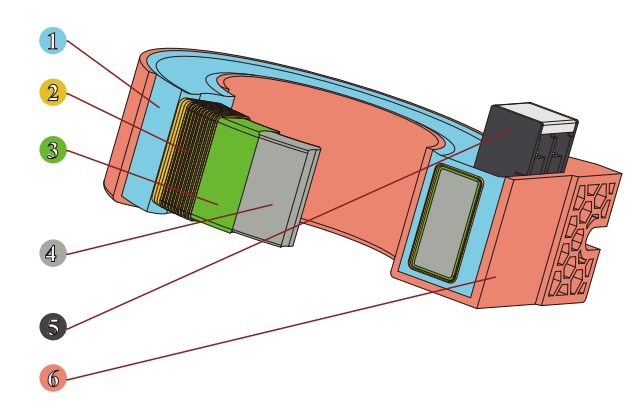

那么它的内部结构是什么样子的，下面看剖解图。对应序号的结构名称见详解。
| 编号 | 名称 | 主要特征 |
| 1 | 树脂封装料 | 由环氧树脂和其他绝缘导热材料混合配制的专用于电子封装的材料 |
| 2 | 二次绕组线 | 无氧铜材料生产、直焊接聚氨酯漆膜，耐温达到155摄氏度 |
| 3 | 绝缘保护膜 | 聚酯薄膜/PVC薄膜/皱纹纸等，用于保护漆包线不受损伤 |
| 4 | 环形铁芯 | 取向性0.22mm厚度硅钢卷绕或非晶带材卷绕 |
| 5 | 二次接线端子 | 优质接线端子，电流达到10A/扭矩达到8kgf.cm |
| 6 | 产品外壳 | 阻燃ABS塑料或PC/ABS合金塑料，耐温高，强度高，阻燃性能好 |
*不同品牌型号产品表中的具体参数可能不同
