压力开关有关知识大整理
一、压力开关工作原理
报警阀开启后，报警管道充水，压力开关受到水压的作用后接通电触点，输出报警阀开启及启动供水泵的信号，报警阀关闭时电触点断开。
二、压力开关设置要求
1.压力开关安装在系统管网或报警阀延迟器出口后的报警管道上。自动喷水灭火系统应采用压力开关控制消防水泵和稳压泵，并应能调节启、停稳压泵的压力。
2.雨淋系统和防火分隔水幕系统的水流报警装置宜采用压力开关。
三、检查要求
1.铭牌清晰、有安全操作指示标识和产品说明书。
2.各组件不得有机构松动、明显的加工缺陷，表面不得有明显锈蚀、涂层剥落、起泡、毛刺等缺陷。
3.测试压力开关动作性能，打开压力开关，将其常开或常闭触点用万用表连接，并使压力开关动作，检查压力开关的常开或常闭触点能否可靠通断。
四、压力开关安装要求
1.压力开关竖直安装在通往水力警铃的管道上，安装中不得拆装改动。
2.按照消防设计文件或者厂家提供的安装图纸安装管网上的压力控制装置。
3.压力开关的引出线应用防水套管锁定，采用观察检查进行技术检测。
五、连锁和联动启泵
1.连锁启泵
1）消火栓系统中消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关直接启动消防水泵。压力开关启动消防水泵的信号不应受到联动控制器处于自动或手动状态的影响，当水泵控制柜处于手动状态时，压力开关所发出的启泵信号不会直接启动消防水泵。
2）稳压泵应由消防给水管网或气压水罐上设置的稳压泵自动启停泵压力开关或压力变送器控制。
3）自动喷水灭火系统中以压力开关的动作信号作为启动喷淋泵的连锁触发信号。
2.联动启泵（《火灾自动报警系统设计规范》图示）
1）湿式、干式、雨淋和水幕系统的报警阀的压力开关的动作信号与该报警阀防护区域内任一火灾探测器或手动报警按钮的报警信号，作为启动消防泵的联动控制信号。
2）水幕系统用于防火卷帘保护和防火分隔时，报警阀的压力开关的动作信号与该报警阀防护区域内任一火灾探测器或手动报警按钮的报警信号，作为启动消防泵的联动控制信号。
六、其他
1.压力开关的额定工作压力应不低于1.2MPa。
2.压力开关通常设置在消防水泵房的主干管道上或报警阀上，流量开关通常设置在高位消防水箱出水管上。
3.自动喷水灭火系统，压力开关按实际安装数量全数检验其控制功能。
4.雨淋系统和防火分隔水幕，其水流报警装置宜采用压力开关。雨淋系统和水幕系统采用开式喷头，平时报警阀出口后的管道内没有水，系统启动后的管道充水阶段，管内水的流速较快，容易损伤水流指示器，因此采用压力开关较好。
5.稳压泵的启停，要求可靠地自动控制，因此规定采用消防压力开关，并要求其能够根据最不利点处喷头的工作压力，调节稳压泵的启停压力。
6.泡沫—水雨淋系统应设置雨淋阀、水力警铃，并应在每个雨淋阀出口管路上设置压力开关，但喷头数小于10个的单区系统可不设雨淋阀和压力开关。
知识拓展——压力开关

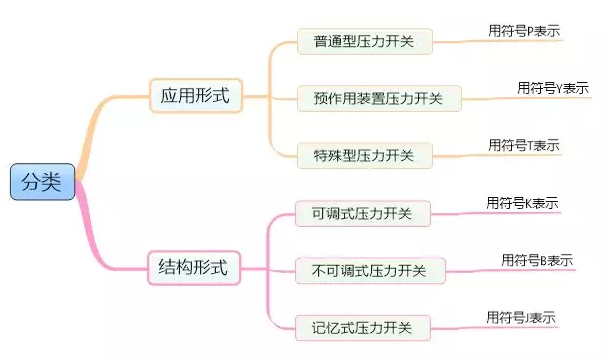

1.分类

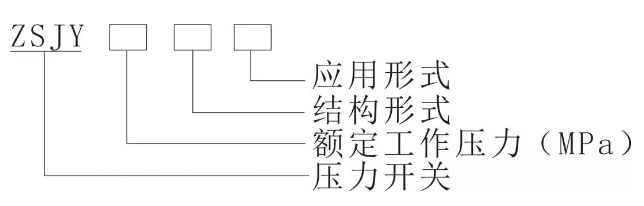

2.编制方法
ZSJY1.2KY表示预作用装置，可调式，额定工作压力为1.2MPa的自动喷水系统压力开关型号。
3.强度要求
按规定的方法对其进行水压强度试验，试验压力为1.5倍工作压力，保持5min，压力开关不应发生损坏及泄漏，试验后进行动作试验，其结果符合规定要求。
4.强度试验
将压力开关按其正常工作位置安装在试验设备上，然后缓慢升压，在5s~10s内使压力升高至额定工作压力的1.5倍，保持5min，在压力保持期间检查是否有泄漏，撤除压力检查机械结构是否损坏，结果应符合要求；然后按规定进行动作试验，试验结果应符合要求。
