新品|河马消防应急疏散余压监控系统上线了

2020-10-09河马消防当宁消防网

为了确保疏散通道的余压在火灾发生时能够处于有效的受控状态,既能阻止烟气扩散,又能使逃生者比较轻松的打开防火门逃生,保护人员安全Susan,河马消防严格按照国家标准GB50016-2014《建筑设计防火规范》、《建设防排烟系统技术规范》,研发了余压监控系统。本系统含余压监控主机、余压控制器、余压传感器、泄压阀执行器等组成。

主要功能:

  火灾发生时保持楼梯间和前室的余压值维持在国家标准范围,阻挡有害烟气进入,确保防火门能正常开启,保证生命通道畅通。

方案优势:

  余压监控系统集成计算机技术、通讯、抗电磁干扰、数字传感及工业现场总线控制技术于一身,对疏散通道余压工作状态进行24小时自动巡检。在发生火情时,系统可以自动调控机械加压送风系统的送风量。

系统组成:

  系统含余压监控主机、余压控制器、余压传感器、泄压阀执行器等组成。

系统应用:

  余压监控主机安装于消防控制室,对整个系统进行实时监控,通过二总线连接到余压控制器,余压控制器实时读取余压传感器的余压值和报警值,通过泄压执行器对风机进行泄压。

一、余压监控主机HM-YJK

  余压监控系统实时监测余压值、余压报警、泄压状态、报警联动状态,显示系统运行情况以及控制余压控制器的执行泄压。

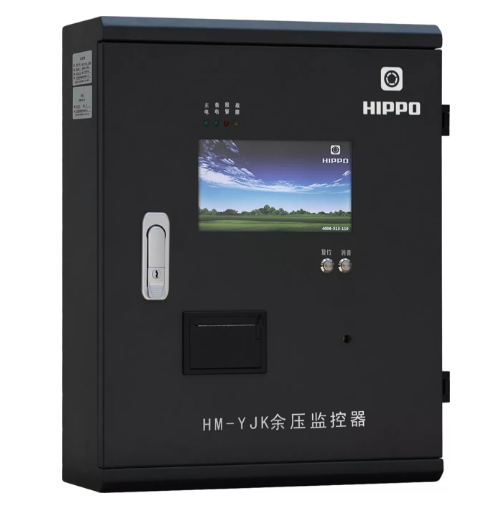

河马消防应急疏散余压监控系统余压监控主机HM-YJK

  产品特点:

  满足国家《建筑防排烟系统技术规范》;

  配接余压控制器、余压传感器、泄压执行设备,构建余压监控系统;

  采用7英寸触摸操控,监测疏散通道余压变化;

  无极性联网,超长距离

  产品参数:

  安装方式:壁挂

  安装尺寸:340*430*100

  工作电压:DC24V

  通讯方式:二总线

  通讯距离:≥3000m

  备电时长:>4h

  防护等级:IP30

  通讯线:ZR-RVS-2*1.5

  环境要求:温度-10℃~+70℃

  湿度<95%RH(40℃)

  电源电压:AC220V

  显示:7英寸TFT液晶

二、余压控制器

  配接余压监控主机,通过二总线连接余压传感器获取系统余压,将余压数据和设备状态反馈到余压监控主机。可通过NB-IOT无线方式将反馈数据上传到云平台,可直接独立运行。

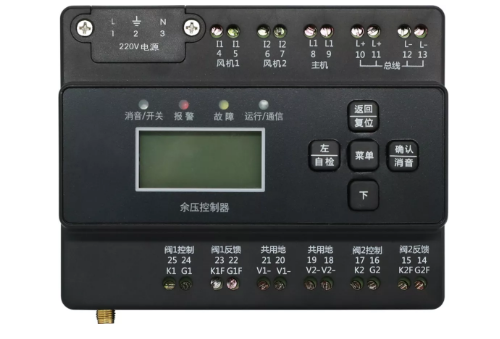

河马消防应急疏散余压监控系统余压控制器

  产品特点:

  满足国家《建筑防排烟系统技术规范》;

  监控疏散通道上的余压、以PID控制方式控制泄压阀,调节余压在安全范围内;

  向监控主机反馈现场工作状态,联动余压传感器调节泄压阀

  二总线通讯,可以带载128只余压传感器

  持续调节泄压阀的开启角度

  产品参数:

  安装方式:导轨安装

  供电电源:AC220V

  电源输出:24v 1A(连接执行器)

  消防联动:两路开关量输出

  环境要求:温度-10℃~+70℃

  湿度<95%RH(40℃)

  报警方式:声光报警

  显示:段码液晶显示

  外型尺寸:120mm*95mm*64mm

三、余压传感器

  余压传感器依据国家标准采集余压,将余压数据上传到余压控制器,当余压超过后会向余压控制器发出报警信号。

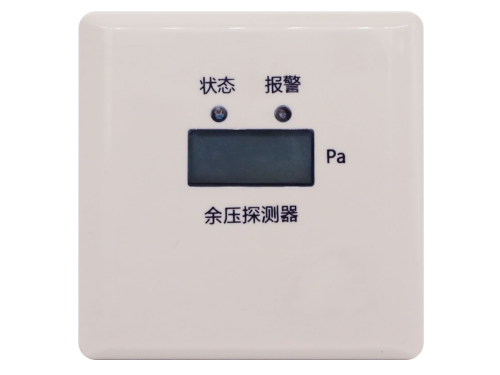

河马消防应急疏散余压监控系统余压传感器

  产品特点:

  满足国家《建筑防排烟系统技术规范》;

  采用高精度MEMS传感器及数字化技术,检验正压、负压或者压差;

  采用二总线通讯方式,布线简单,节约成本;

  反馈余压压力状态和设备故障信息;

  产品参数:

  工程量级:-1000Pa~1000Pa

  防护等级:IP54

  响应时间:1s~50s(可调节)

  工作电压:DC24V

  工作电流:2mA

  通讯方式:ZR-RVS-2*1.5mm²

四、泄压阀执行器

  泄压阀执行器是执行来自余压监控器的控制信号去控制开闭泄压阀,使用24v电源供电。

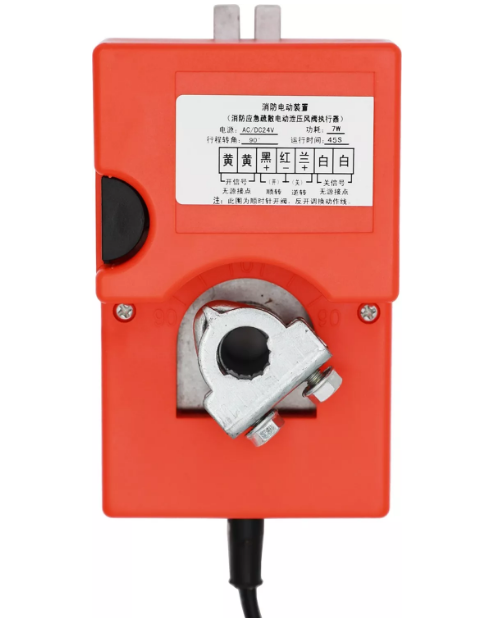

河马消防应急疏散余压监控系统泄压阀执行器

  产品特点:

  满足国家《建筑防排烟系统技术规范》;

  根据余压传感器信号对泄压阀进行调节;

  使用安全电压DC24v供电;

  可使用手动按钮实现手动操作;

  施工方便,节约成本;

  高使用寿命

  产品参数:

  工作电压:DC24V

  位置指示:机械式指示

  旋转角度:90°

  力矩:24/6/8Nm

  功率:待机0.5W 工作7W

河马消防应急疏散余压监控系统相关证书
