J-C-11S81B应急照明控制器布线接线说明

2021-04-20大鹏当宁消防网

J-C-11S81B应急照明控制器

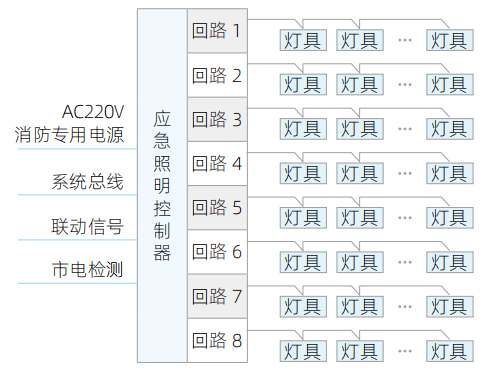

J-C-11S81B应急照明控制器集成450W电源,可带8回路灯具。

J-C-11S81B应急照明控制器布线接线说明

J-C-11S81B应急照明控制器布线接线说明

单台控制器直接控制灯具的总数量不应大于3200,A型应急照明集中电源每回路带载灯具的数量不宜超过60只。

J-C-11S81B应急照明控制器布线接线说明

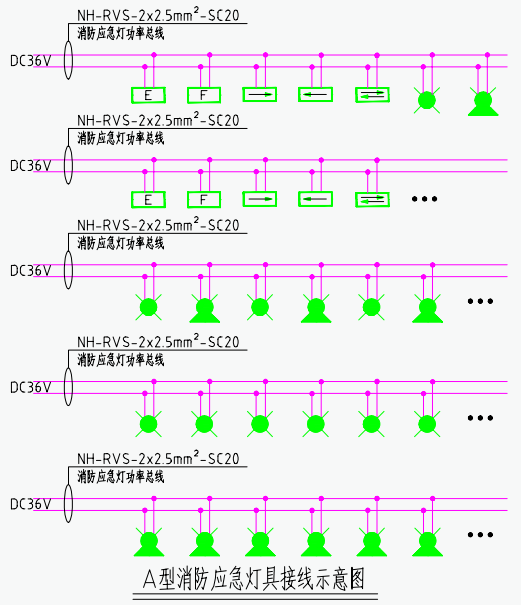

J-C-11S81B应急照明控制器至消防应急灯具、灯具至灯具均采用功率二总线无极性手拉手连接,既供电又通讯,线型为NH-RVS-2x2.5mm2穿SC20镀锌钢管敷设。施工时需要根据实际情况合理布线、尽量远离高压电线。
