01、消防专用电源

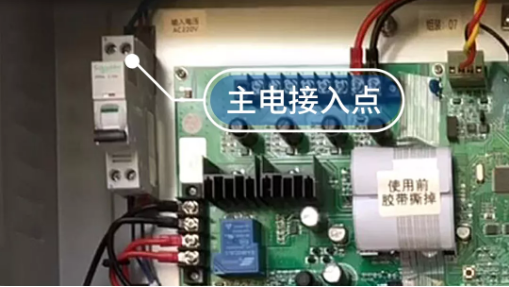

　　首先是主电部分，这里的空气开关上端接入消防专用交流220V电源，需要注意的是，空气开关上标注有零火线符号，注意不要接反。

02、输出端接线

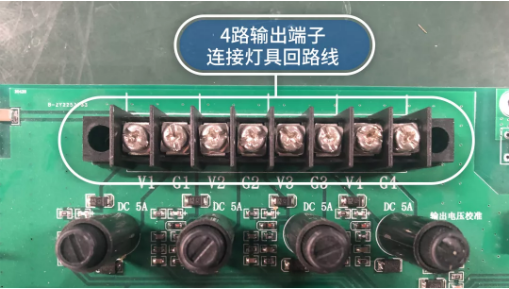

　　这里是4路输出端子，用来连接4条灯具回路线，回路端子不区分正负极。

03、CAN通讯口

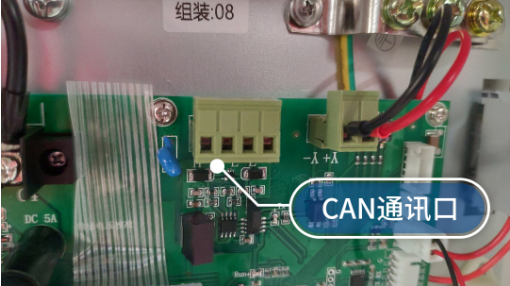

　　H,L表示的是CAN通讯口，这里接入从主机或其他EPS下来的通讯线，通讯线要注意极性，不能接反，需要注意的是主机与设备采用手牵手式的通讯模式。

04、消防联动

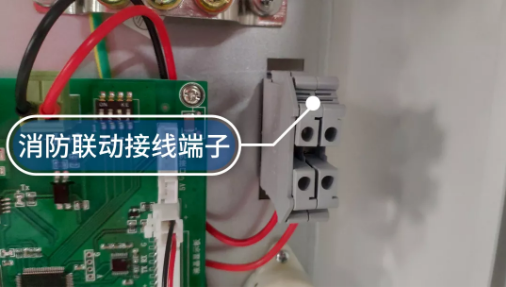

　　这里是消防联动接线端子，没有应急疏散控制主机且需要实现消防联动功能的情况下接入一个常开触点即可。

05、备电

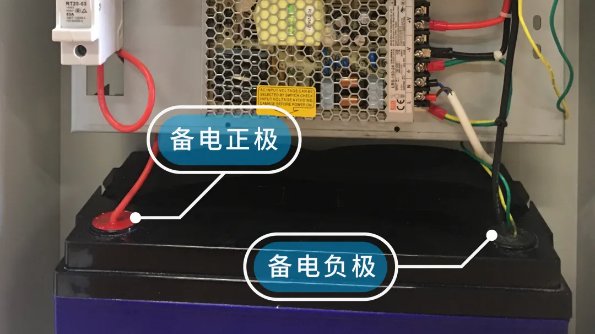

　　电池上的红色端子为电池正极，黑色端子为电池负极；电池正极接入保险盒下端，电池的负极接入主板的第一个端子。详细的电池接线方法请参照电池接线图。

06、备电检测

　　电池上还有两根检测线（一般为黄绿线各一根），用来检测单节电池电压是否正常，检测线接入备电检测端子，用万用表直流200档，一端搭在电池输出总负极，另一端测其中一根电池检测线，两端电压为12伏的检测线对应主板上电池检测端子的T1，两端电压为24伏的检测线对应主板上电池检测端子的T2，注意不要接反。
