锐安科技RG6101隔离模块接线图

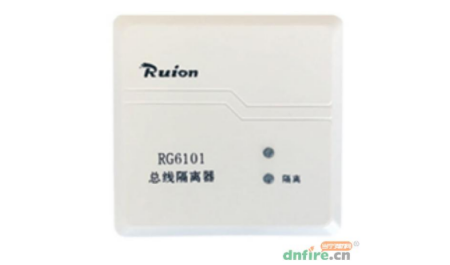

锐安科技RG6101隔离模块用于隔离总线上发生短路部分的设备，保证总线上的其它设备正常工作。待故障修复后，总线隔离器可自行将被隔离出去的部分重新纳入系统。RG6101隔离模块所带设备数量不应超过32个。

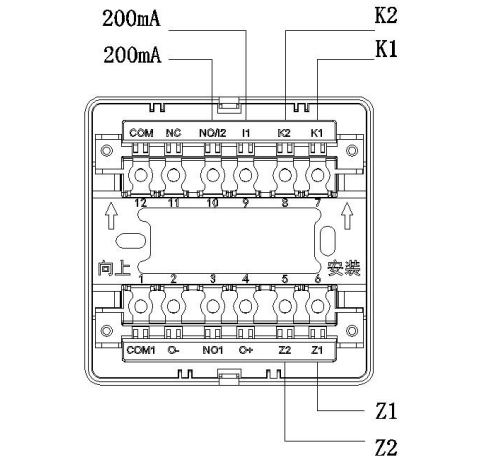

RG6101隔离模块接线图：
接线端子说明：
Z1(6)、Z2(5)：总线接口，无极性
K1(7)、K2(8)：总线输出
I1、I2短接时，总线输出的最大电流为200mA；I1、I2不短接时，总线输出的最大电流为100mA。
