锐安科技RM1200常开防火门监控模块接线图

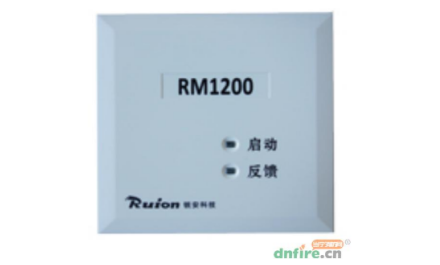

锐安科技RM1200常开防火门监控模块用于配接非编码电动闭门器或电磁释放器，监控常开防火门的状态。正常通电状态下，保持防火门处于常开状态，火灾情况下，由防火门监控器发送启动命令，控制常开防火门监控模块通过非编码电动闭门器关闭防火门。模块可将防火门开启、故障、关闭状态信息反馈至防火门监控器。
锐安科技RM1200常开防火门监控模块接线图

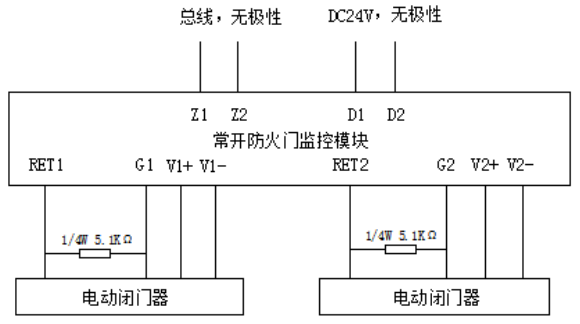

RM1200常开防火门监控模块接线示意图：
RM1200常开防火门监控模块输入检线接线示意图：
接线端子说明：
Z1、Z2：总线输入接口，无极性；
D1、D2：DC24V输入接口，无极性；
RET1、G1：输入1信号反馈接口；
RET2、G2：输入2信号反馈接口；
V1+、V1-：1路启动输出24V；
V2+、V2-：2路启动输出24V。
