Rynon冉能余压监控系统安装接线图

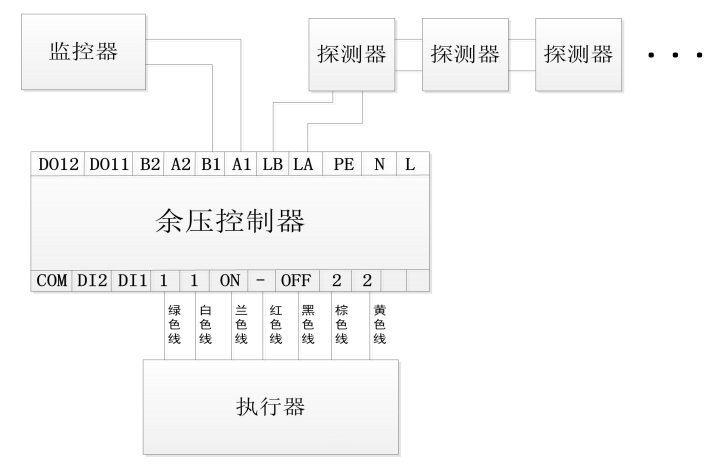

Rynon冉能余压监控系统接线图：

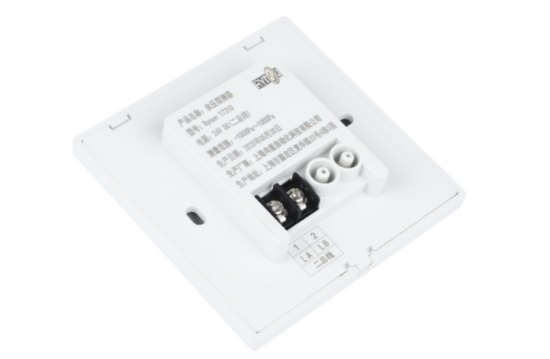

Rynon冉能余压探测器接线图：
余压探测器模块采用通用于86盒安装方式，水平安装孔距为60mm。探测器的工作电源为15～28VDC，请保证接线末端的电压符合工作电源的范围。使用橡胶软管与低压气嘴相连，软管另一端接到低压区。（设备若安装在低压侧，则用橡胶软管与高压气嘴相连，软管另一端接到高压区。）
Rynon冉能余压监控系统安装图：

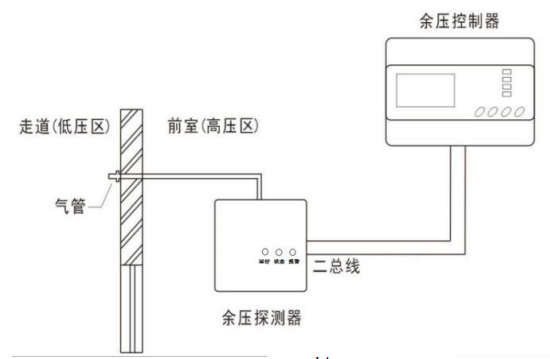

①电梯前室与过道安装示意图

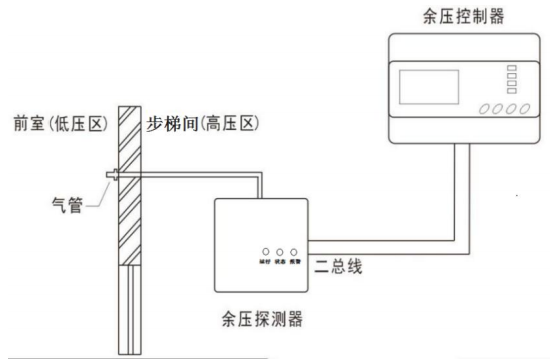

②步梯楼道与电梯前室安装示意图

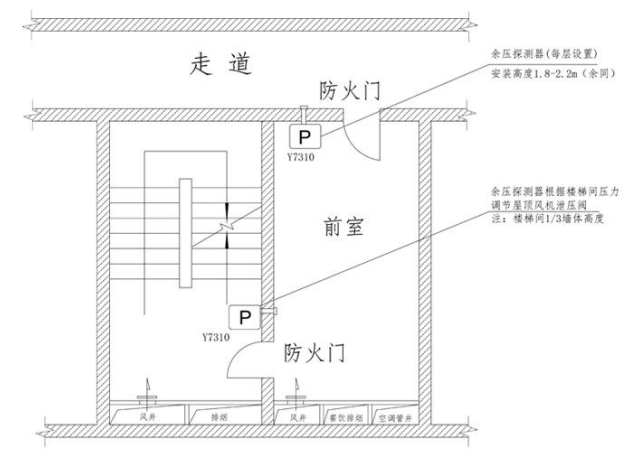

③设备布局图
