泛海三江KZ-A53输出模块接线图

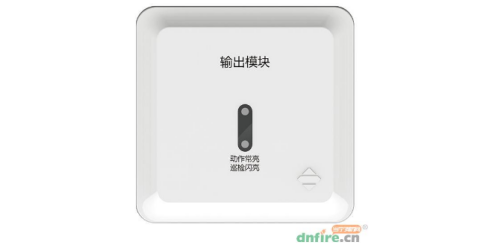

KZ-A53型输出模块与泛海三江A系列火灾报警控制器配套使用。它采用无极性二总线供电方式，超低功耗设计，无需外加24V电源，主要对消防联动设备（如警铃等）进行输出控制。
KZ-A53输出模块跳线定义：
工程应用是JP1、JP2需短接1、2脚（出厂默认短接2、3脚，仅用于生产测试），此时负载回路末端必需正确接入47kΩ终端负载（电阻），模块能识别负载回路的短断路故障。
模块为有源输出需外接DC24V电源，NO1与+24V、NO2与GND应短接。COM1、COM2有源输出端应串联一个1N4007二极管后再连受控设备。
KZ-A53输出模块接线图：
跳线JP1短接2、3的接线方法
跳线JP1短接1、2的接线方法
（末端要加装47K电阻）
