1、问题描述

　1）防火分隔部位防火卷帘的总宽度超标；

　2）防火卷帘耐火极限低于防火分隔部位墙体的耐火极限要求；

　3）选用耐火隔热性不符合要求的防火卷帘，未设置自动喷水灭火系统保护；

　4）防火卷帘未安装温控释放装置；

　5）防火卷帘的控制器和手动按钮盒安装位置不符合要求。【图示1】

2、规范要求

GB 50016-2014《建筑设计防火规范》（2018版）规定：

　6.5.3防火分隔部位设置防火卷帘时，应符合下列规定：

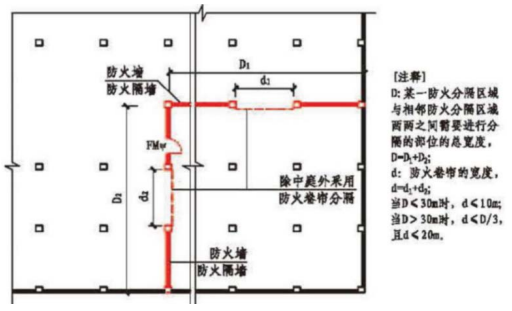

　　1 除中庭外，当防火分隔部位的宽度不大于30m时，防火卷帘的宽度不应大于10m；当防火分隔部位的宽度大于30m时，防火卷帘的宽度不应大于该部位宽度的1/3，且不应大于20m。【图示2】

　　3 除本规范另有规定外，防火卷帘的耐火极限不应低于本规范对所设置部位墙体的耐火极限要求。

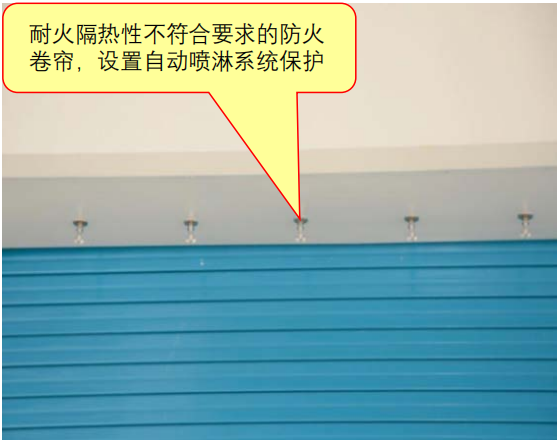

　　当防火卷帘的耐火极限符合现行国家标准《门和卷帘的耐火试验方法》GB/T 7633有关耐火完整性和耐火隔热性的判定条件时，可不设置自动喷水灭火系统保护。

　　当防火卷帘的耐火极限仅符合现行国家标准《门和卷帘的耐火试验方法》GB/T 7633有关耐火完整性的判定条件时，应设置自动喷水灭火系统保护。自动喷水灭火系统的设计应符合现行国家标准《自动喷水灭火系统设计规范》GB 50084的规定，但火灾延续时间不应小于该防火卷帘的耐火极限。【图示3】

　　5 需在火灾时自动降落的防火卷帘，应具有信号反馈的功能。

GB 50877-2014《防火卷帘、防火门、防火窗施工及验收规范》有关规定：

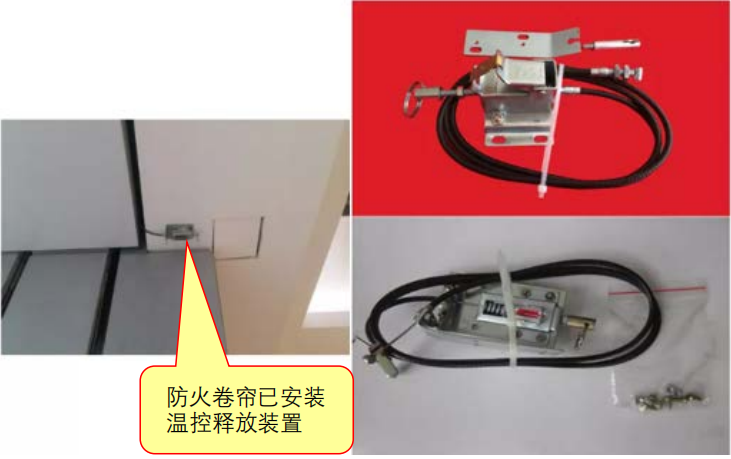

　5.2.8 温控释放装置的安装位置应符合设计和产品说明书的要求。【图示4】

　5.2.10 防火卷帘控制器安装应符合下列规定：

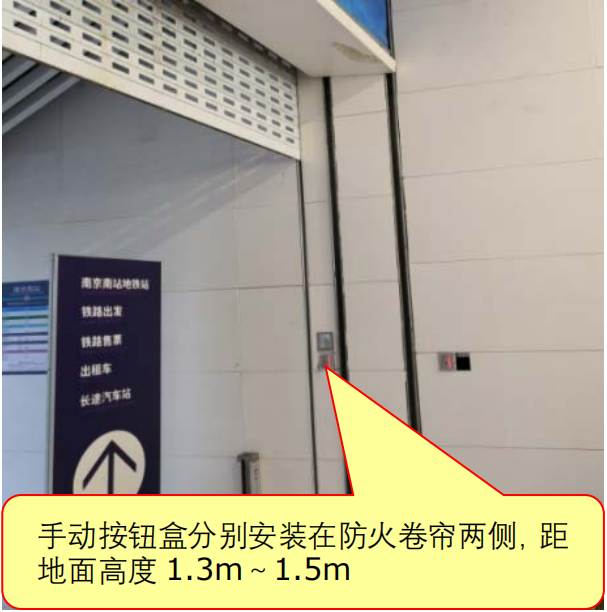

　　1 防火卷帘的控制器和手动按钮盒应分别安装在防火卷帘内外两侧的墙壁上，当卷帘一侧为无人场所时，可安装在一侧墙壁上，且应符合设计要求。控制器和手动按钮盒应安装在便于识别的位置，且应标出上升、下降、停止等功能。

　　2 防火卷帘控制器及手动按钮盒的安装应牢固可靠，其底边距地面高度宜为1.3m～1.5m。【图示5】

　　3 防火卷帘控制器的金属件应有接地点，且接地点应有明显的接地标志，连接地线的螺钉不应作其他紧固用。

3、图示说明

　1）错误做法

图示1

　2）正确做法

图示2

图示3

图示4

图示5

依据：南京市建设工程消防验收技术指南（试行）2021
