1、问题描述

消防水泵流量、压力参数不满足设计和消防技术标准要求，直接影响消防给水系统的可靠性。

2、规范要求

《消防给水及消火栓系统技术规范》(GB 50974-2014)规定：

　　5.1.6 消防水泵的选择和应用应符合下列规定：【图示1】

　　1 消防水泵的性能应满足消防给水系统所需流量和压力的要求；

　　2 消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求；

　　4 流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%；

　　5当出流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%。

应对措施：

　　1）设备选型、采购时选用流量扬程性能曲线平缓无驼峰的消防水泵，且额定流量、扬程和功率等参数符合设计要求；

　　2）要求生产厂家提供符合消防技术标准要求的消防水泵流量、压力测试报告，或由具备测试资格能力的单位在现场完成消防水泵性能参数测试，并形成测试记录报告。【图示2】

3、图示说明

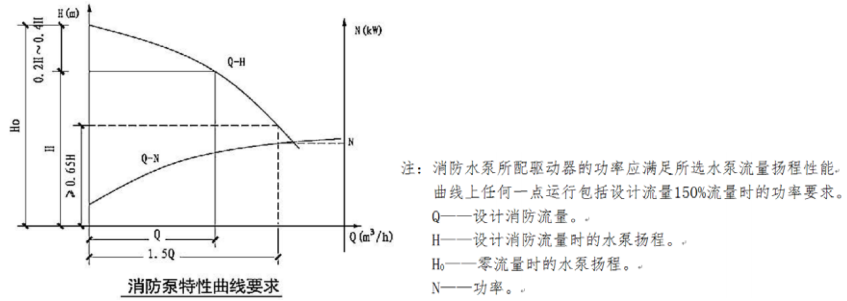

图示1

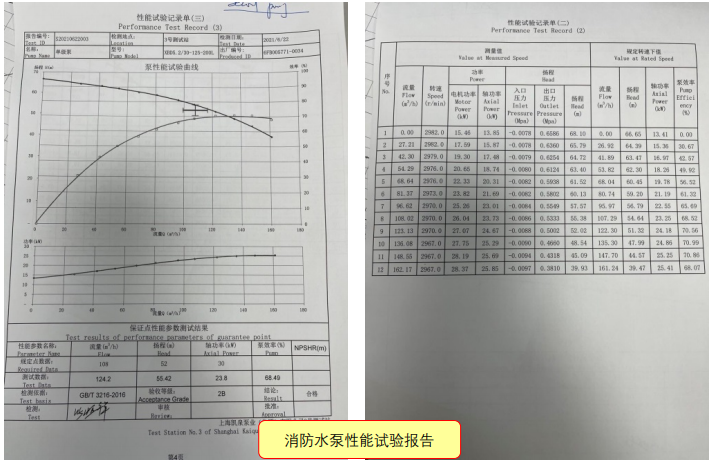

图示2

来源：南京市建设工程消防验收技术指南（试行）2021

附：GB 50974-2014《消防给水及消火栓系统技术规范》条目原文

5.1.6 消防水泵的选择和应用应符合下列规定：

　1 消防水泵的性能应满足消防给水系统所需流量和压力的要求；

　2 消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求；

　3 当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵；

　4 流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%；

　5 当出流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%；

　6 泵轴的密封方式和材料应满足消防水泵在低流量时运转的要求；

　7 消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过3台；

　8 多台消防水泵并联时，应校核流量叠加对消防水泵出口压力的影响。
