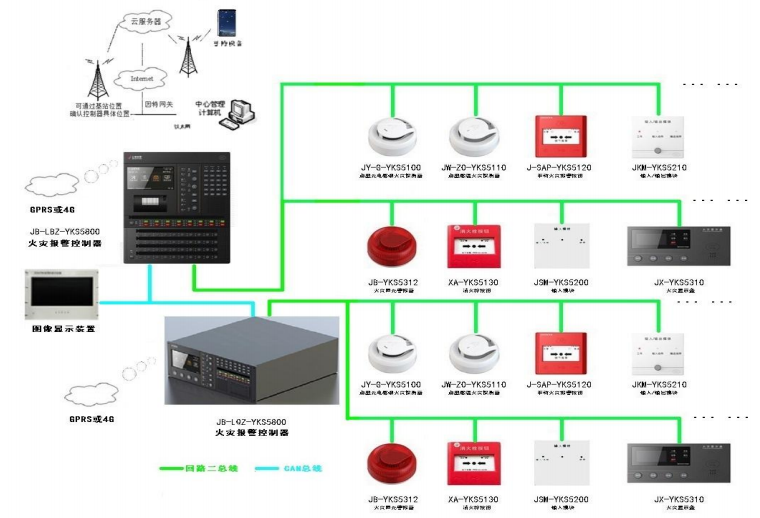

1、系统组成

JB-LBZ-YKS5800火灾报警控制器联动型（壁挂式）系统容量：4回路*254点

JB-LQZ-YKS5800（嵌入式）、JB-LGZ-YKS5800（柜式）、JB-LTZ-YKS5800（琴台式）系统容量：24回路*254点。

2、系统放线

二总线产品实现了低功耗设计，系统产品在使用时，运行的稳定性和可靠性与现场布线的电阻有很大关系，为方便施工布线，现对典型产品及线路要求给出参考。

设备中声光和输入输出模块的电流较大，平衡好两者之间的数量关系，至关重要。

以单回路满载，回路中含有40个输入/输出模块为参考条件，回路中声光数量。

类别	具体线型	电阻(欧姆)	参考线长度（米）	参考单回路最大声光数量
双绞线	RVS-2*1.5mm2	25	1000	≤30
双绞线	RVS-2*1.5mm2	25	1600	≤30

上表给出的是线路电阻与给定的通讯距离，能够配接的相对较高功耗产品的数量，说明在线阻控制在25欧姆以下时，满负载情况下，推荐一个回路的声光数量最多30个，线路电阻控制在20欧姆以下时，推荐声光数量40个。

以单回路满载，回路中含有50个声光为参考条件，回路中输入/输出模块数量。

类别	具体线型	电阻(欧姆)	参考线长度（米）	参考单回路最大声光数量
双绞线	RVS-2*1.5mm2	25	1000	≤20
双绞线	RVS-2*1.5mm2	25	1600	≤20

上表说明在线阻控制在25欧姆的情况下，满负载时，推荐输入/输出模块数量最多20个，线路电阻在20欧姆时，模块数量增加到30个。

控制器到风机、水泵接线箱的多线：NH-BV铜芯导线≥2*1.0 mm2

一路多线设备配置一个5220多线模块+一个5211输入输出模块。多线模块只能提供无源触点，如设备启动需DC24V，电源线要另行敷设。一组反馈信号不能同时接入两个模块内。

3、注意事项

1.所有烟感、温感、声光底座通用；所有手报、消火栓底座通用；所有模块底座通用。

2.输入输出模块分两种

　　JKM-YKS5210：有源电平脉冲输出，可提供24V/25ms输出电压

　　JKM-YKS5211：提供继电器触点信号（直接从总线提供DC24V，本回路提供的电流不大于100mA）。

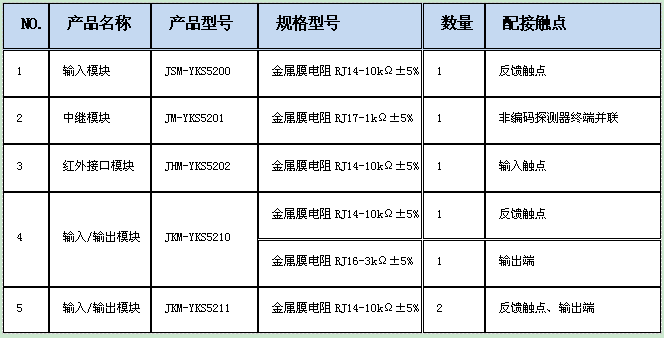

3.模块类产品需压接监控电阻，监控电阻数量及型号参照下表：

4.山鹰报警有两种隔离模块

　　JGD-YKS5170：有压降，只能用于支形回路，不能串接

　　JGD-YKS5172：无方向，无极性，适用于所有回路

5.当报警器需要联网时需配接联网单元，壁挂式选用JB-LW-YKS5853联网单元，嵌入式、柜式、琴台式选用JB-LW-YKS5854联网单元。

6.嵌入式、柜式、琴台式控制器最多可以扩展4块回路驱动单元，每块回路驱动单元可以扩展4块回路控制单元，每个回路控制单元可以管理一个回路254点。

7.编码时，请每一个回路内，同类型的所有设备按照楼层依次编码完成后，再编下一个类型的设备，同时按要求整理工程点码表，此举能大大方便技术人员后期调试，节约贵方调试成本。

8.安装初期现场灰尘较大，建议设备的防尘罩暂不要扔掉，正式启用时在扔掉。

9.模块、设备接线图可点击山鹰报警二线制报警系统接线图查看。
