山鹰消防水炮灭火系统技术交底
1、山鹰消防水炮灭火系统组成
灭火装置集中控制系统（水炮主机）琴台式，可集中管理控制现场手动控制箱、水炮、电磁阀等，最多控制127台现场手动控制箱。（可选配是否带视频控制系统）

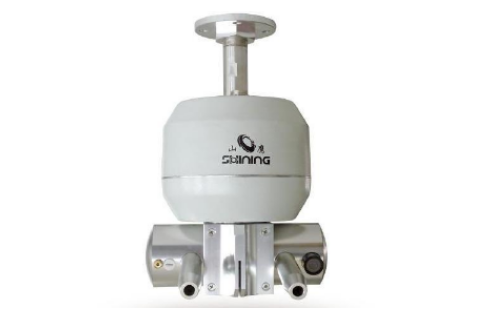

ZDMS0.6/5S-YKS(25/30/35)自动跟踪定位射流灭火装置（吊装）保护半径：25/30/35米；安装高度：6-15米；俗称：小型水炮
ZDMS0.6/5S-YKS(50/55)自动跟踪定位射流灭火装置（座装）保护半径：50/55米；安装高度：8-15米；俗称：大型水炮

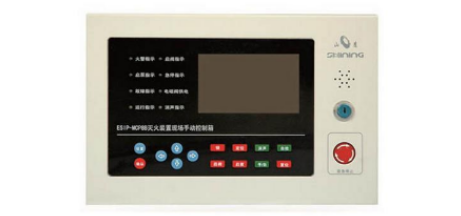

ESIP-MCP8B现场手动控制箱（壁挂）可现场控制水炮、启动电磁阀；最多管理8台小型水炮或1台大型水炮
ESIP-JX1灭火装置电源接线盒（壁挂）通过专用线束一对一搭配小炮使用；配置电磁阀关停水炮用水。
ESIP-JX2灭火装置电源接线盒（壁挂）通过专用线束一对一搭配大炮使用；配置电磁阀关停水炮用水。
ESIP-YKS-MD25末端试水装置，一般安装在水炮管网末端水井内（图纸示意位置）；用于测量防火分区电控系统的状态及分区最不利点处的水压和流量值。配套仅含大空间探测器、电源接线盒、电磁阀和变流量系数的模拟喷头这些主要配件。
2、消防水炮灭火系统放线
1.从消防控制室到手动控制箱：
AC220V装置电源线：NH-BV5x2.5 mm2（装置供电2根，电磁阀电源供电2根，共地线1根）
CAN通讯总线：ZR-RVS2x1.5 mm2（分极性H、L)
2.从手动控制箱到水炮接线盒：
AC220V装置电源线：NH-BV5x2.5 mm2（装置供电2根，电磁阀电源供电2根，共地线1根）
RS485通讯总线：ZR-RVS2x1.5 mm2（分极性A、B)
3.水炮接线盒到电磁阀：NH-BV2x2.5（接线盒到水炮有一根专用线束连接，不用放线；线束长度为2米，且在水炮上端需预留0.5米，避免水炮旋转时线束过短；接线盒附近应预留检修口，方便故障时检修）
4.从消防控制室水泵房：去水泵房启泵线：ZR-BV6x1.0
5.从手动控制箱到水泵房（需要在现场手动控制箱启泵时选配）：去水泵房启泵线ZR-BV2x1.0 mm2
6.从水炮到消防控制室的视频线（水炮需要视频信号时选配）多线制，每个水炮到消防控制室一条SYV75-5的视频线缆
7.现场手动控制箱内有一组火警触点，如有需要可配接报警系统输入模块，联动启泵
注意：强电和弱电的线分两个管铺设，避免强弱电干扰。当视频线的长度大于400m时，根据现场实际情况需增加视频信号放大器或通过光纤传输。
3、水炮安装注意事项
1.在安装水炮过程中，严禁用手掰水炮的射水嘴转动水炮。在安装水炮时，须用手向上托着水炮底部来固定法兰。
2.在挪动水炮过程中，要注意保护水炮底部的传感器，不要将水炮置于未做保护措施的地面上。
3.水炮在安装时一定要将橡胶圈垫好，防止漏水。
4.水炮的配套线束要绑在水炮下降管上面，留一定余量，使水炮旋转自如。并保证水炮转动时，周围没有障碍物，防止线皮磨损漏电。
5.在安装水炮前需要对水炮进行拨码设定地址，以免拆架后重复施工带来不便！
6.水炮安装完成，脚手架拆除前要记得将水炮下边紫外管的保护罩取下。
7.定位盒的缝隙中不能有杂物。
8.每台自动寻的喷水灭火装置安装完成、接线正确无误后，即可利用现场手动控制箱进行通电测试，通电能够自动定位（可以用打火机在距离灭火装置500mm处测试）、通过现场手动控制箱能够远程控制后方可拆除脚手架。
9.短立管上必须安装防晃支架，并且防晃支架在短立管上的固定点距离灭火装置上法兰不应大于200mm，以保证灭火装置在转动和喷水时不发生晃动；
10.强弱电要分管布线，避免线路间的干扰；
11.如水炮配置摄像头，消防中心到水炮的最大距离不宜超过400米，距离过远时，要考虑增加视频信号放大器或通过光纤传输；
12.避免强电磁场辐射；
13.装置发生误动作时，应及时按下现场手动控制箱的急停按钮以切断电磁阀电源；
14.安装在舞台、演播厅、可兼作演艺用的场所的灭火装置，在演出及排练时，应将灭火装置切换到手动状态或关闭装置电源；
15.现场有电气焊、明火作业时，应将灭火装置切换到手动状态或关闭灭火装置电源；
4、电磁阀安装注意事项：
1.在安装电磁阀工程中，要分清电磁阀的水流方向，不可装反！
2.在电磁阀前须安装手动阀门，便于日后对电磁阀进行检修。
3.电磁阀应尽量安装在水炮附近，不要离得太远。
4.在试用电磁阀前需对管网进行冲洗、试压。
5.电磁阀前要安装过滤器，防止电磁阀被管路中杂质阻塞。
6.在安装电磁阀前，需对电磁阀进行通电测试,正常情况通电打开，断电关闭。测试电压为AC220。
5、末端试水装置安装注意事项：
1.模拟末端试水装置处，必须安装手动阀门、压力表等常规器件，便于模拟试压。我方提供的末端试水装置仅含大空间探测器、电磁阀、变流量系数的模拟喷头等主要组件。
2.末端试水装置应装在各分区水压最不利点处。
3.同水炮一样，需与控制箱进行通讯，也有设置地址编号的拨码开关。
6、现场手动控制箱安装注意事项：
1.现场手动控制箱可以在现场操作水炮，要安装在距地面1.5米能够看到所管理的所有水炮的地方。
2.现场手动控制箱是水炮和消防中心之间的通讯接口。要编好地址码及所控制的装置的数量。
3.现场手动控制箱的编码地址受到分区控制盘的限制，必须在所受控的分区盘的地址上依次增加，不可断码。
7、下降管的选择：
1.当水炮型号为YKS30、YKS35时，水炮接口管径为DN32，下降管长度小于200mm时，下降管可直接用DN32的水管。但如果下降管的长度大于200mm，则须先装DN50水管后加DN50转DN32的变径连接DN32的短管再连接水炮，保证DN32短管的长度不大于200mm。
2.当水炮型号为YKS25时，水炮接口管径为DN25。下降管长度小于200mm时，下降管可直接用DN25的水管。但如果下降管的长度大于200mm，则须先装DN50水管后加DN50转DN25的变径连接DN25的短管再连接水炮，保证DN25短管的长度不大于200mm。
8、其他注意事项
1.一些重要的初始阈值写在ESIP-JX2接线盒内，装置本体和接线控制箱必须成套使用。
2.灭火装置控制箱和电动阀之间的连线必须连接正确，否则将影响灭火装置正常工作。
3.大空间探测器要安装在水炮两侧附近，能够探测到所有水炮能保护到的区域。大空间探测器和水炮接线盒连接时，要注意电源线的极性。
4.由于喷射距离较远，水炮在定位时要考虑重力对水的作用而在喷水时有一定的仰角，使水形产生一定的抛物线，这就要求在安装时不仅要考虑水炮的选装位置，还要考虑水炮距棚顶的距离，一般最少要留3.5米以上。
5.详细安装说请详见附件水炮安装示意图，山鹰报警消防水炮接线示意图。
