一、HJ120感烟火灾探测器/HJ230感温火灾探测器接线图

　　2、3端子：接控制器回路线（无极性）

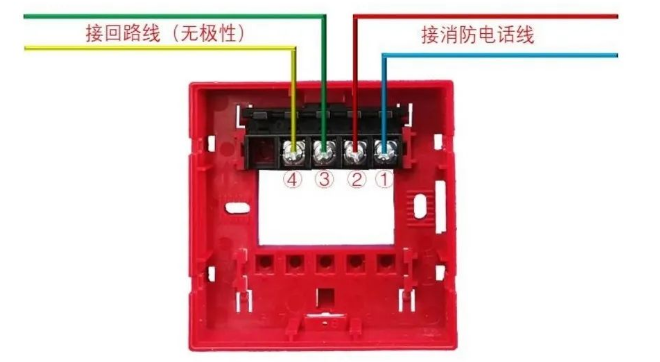

二、HJ310手动火灾报警按钮接线图

　　3、4端子：接控制器回路线（无极性）

　　1、2端子：电话插孔接线端子

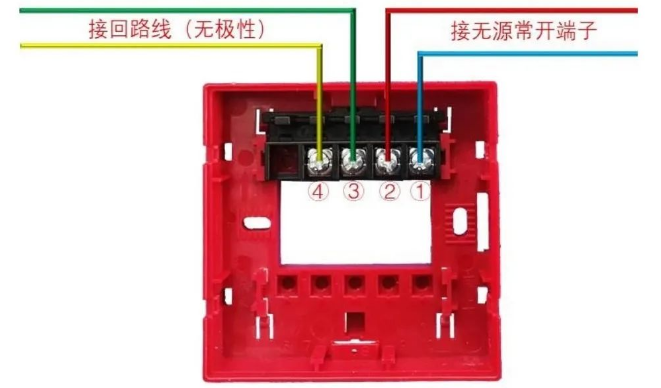

三、HJ320消火栓按钮接线图

　　3、4端子：接控制器回路线（无极性）

　　1、2端子：无源常开输出端子，启动后闭合

四、HJ350火灾声光警报器接线图

　　2、3端子：接控制器回路线（无极性）

五、HJ410输入模块接线图

　　2、3端子：接控制器回路线（无极性）

　　8、9端子：接现场设备的无源常开接点

六、HJ430输入/输出模块接线图

　　2、3端子：接控制器回路线（无极性）

　　4、5端子：接无源常开反馈信号

　　8、9端子：接现场被控设备，8为负极，9为正极
