XC720西门子气体灭火控制器使用接线说明

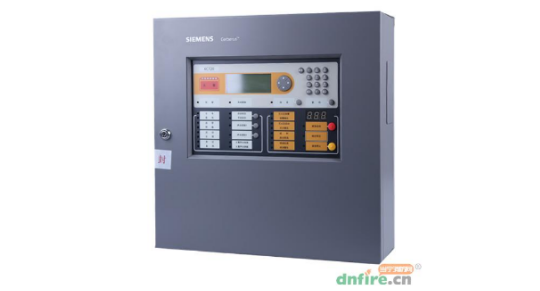

XC720是西门子北京工厂研发的一款气体灭火控制器，包括一条探测回路，一个灭火分区，自己可以独立组成一个火灾探测+灭火功能的主机。这个主机最大的缺点就是不能同FC18和FC720消防主机联网，虽然它们都是西门子北京工厂研发的产品。
一、探测回路
XC720的探测回路与FC720主机的相同，都是配接720系列的探测器、手报、模块等现场设备。它的接线方式与FC720控制器的相同。探测回路卡是选配产品，默认配置里面没有回路卡，需要单买。
对于探测回路上的设备点的编辑需要用调试软件。以前可以用FXS1800软件调试，但现在分出来了，独立一个调试软件。
二、灭火分区的接线
灭火分区的默认功能都是定义好的，可以按照它的默认功能实现正常的灭火功能，不需要额外的调试。如果对某个输出有特殊要求，那就需要用调试软件进行特殊设置。

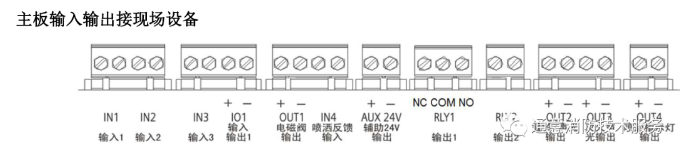

它的主板上的输入输出端口如下图所示：
1.输入1（IN1）
输入端口，默认连接“紧急启/停按钮”的紧急启动端子，也就是输入信号作为紧急启动信号，灭火控制器收到这个信号就会进入灭火程序。
输入端口末端需要接3.3k电阻，用于监控输入线路开路故障，而短路作为输入信号。
2.输入2（IN2）
与输入1原理相同，只是默认连接“紧急启/停按钮”的紧急停止端子，也就是输入信号作为紧急停止信号，灭火控制器收到这个信号会停止运行灭火程序。
它的接线与输入1相同。
3.输入3（IN3）
与输入1原理相同，只是默认连接“紧急启/停按钮”的维护状态电子锁。也就是该输入信号使灭火控制器进入维护模式，不会触发灭火程序。如果信号撤销，则维护模式撤销，进入正常模式。
它的接线与输入1相同。
4.输入输出1端子（IO1）

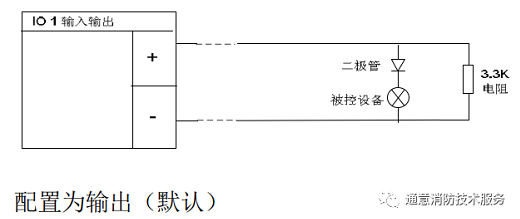

输入输出端口：默认为灭火输出（接防火门/窗等），输出电压24V，最大输出电流1A。如下图
当然也可以配置成输入信号，这个需要用调试软件进行更改。
5.电磁阀输出端子（OUT1）
输出端子，接电磁阀，电磁阀线圈电阻应该在12~1000欧姆之间，否则会报故障。这个在安装调试后，需要在控制器上进行阻值校准，在菜单里有校准命令。
输出电压为24V，最大输出容量2A。
6.喷洒反馈输入端子（IN4）

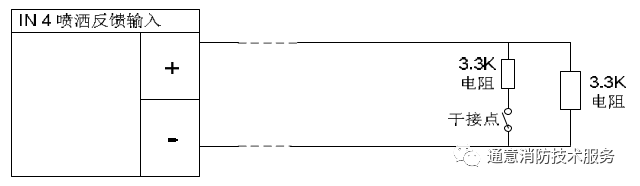

输入端口，接气体喷洒反馈端子，收到反馈信号后，会锁定该信号，直至系统复位。接线图如下：
7.辅助24V电源输出端子（AUX24V）
该端子输出24V，如果用户需要一个24V电源，可以从这端子接入。它的最大输出容量为1A
8.输出1端子（RLY1）
输出端口，默认为输出手/自动状态的端口。这个主要为了跟消防主机配接吧，把灭火控制器的手自动状态传给报警主机。它是一个单刀双掷干接点开关。触点容量1A 24V。如果不使用，端口可以空置。
9.输出2端子（RLY2）
输出关口，默认为输出总故障信号，一般与报警主机配接，把灭火控制器的总故障信号传给报警主机，也就是灭火控制器只要有故障，这个端口就会输出。闭合为非启动状态（也就是端子间短路），开路为启动状态。
10.警铃/声光输出端子（OUT2）

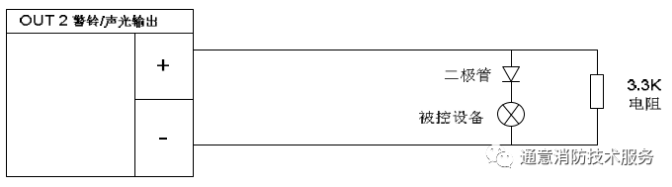

输出端口，默认接警铃/声光，输出24V电源，容量为1A。接线图如下：
11.灭火声光输出端子（OUT3）
输出端口，默认接灭火时的声光报警器。接法跟警铃一致。
12.喷洒指示灯输出端子（OUT4）
输出端口，默认接气体释放/喷洒指示灯。输出容量和接法与警铃一致。
以上就是简要介绍了气体灭火控制器的功能和各个端子的接线。如果单纯是灭火功能，不需要任何软件调试即可完成安装。
