左向照明火灾自动报警系统设备接线图

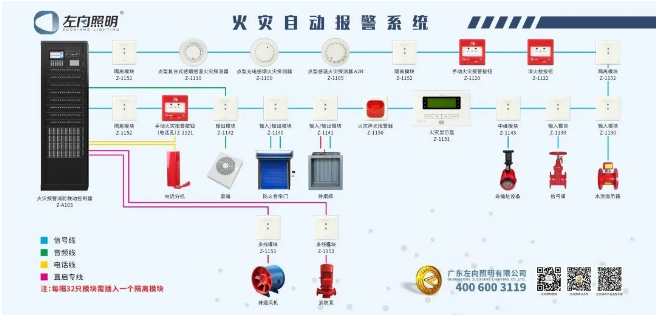

左向照明自主研发的火灾自动报警系统，以火灾探测器、火灾报警按钮、报警模块和火灾报警控制器等功能部件组成，先进的烟雾及温度探测技术、算法技术以及超强抗污染抗干扰能力，联动消防应急照明疏散指示系统，能有效帮助保障人民生命财产安全。
全两总线的设计在施工布线和后续维护上有着四线制无可比拟的优势。口说无凭，左向照明火灾自动报警系统部件接线图奉上，省心省事看得见！

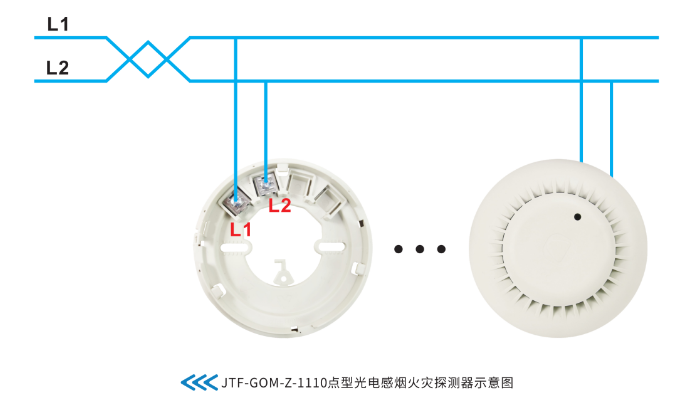

01、JTY-GD-Z-1100点型感烟火灾探测器接线图

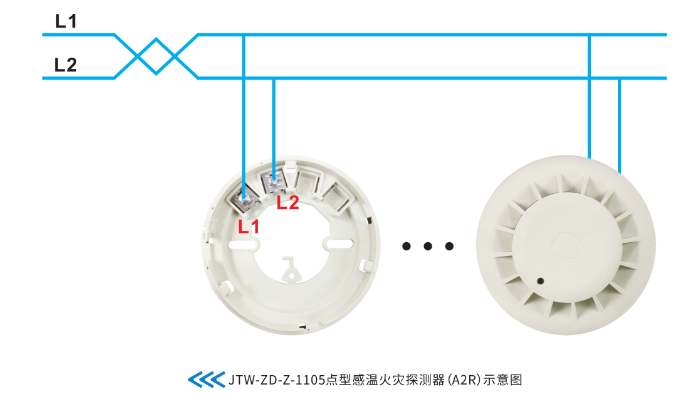

02、JTW-ZD-Z-1105点型感温火灾探测器（A2R）接线图

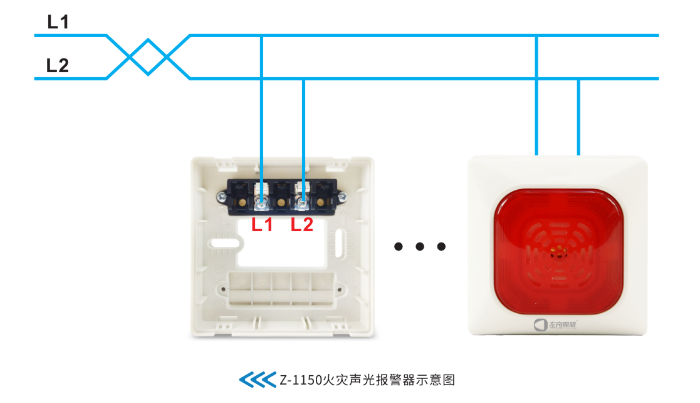

03、Z-1150火灾声光报警器接线图

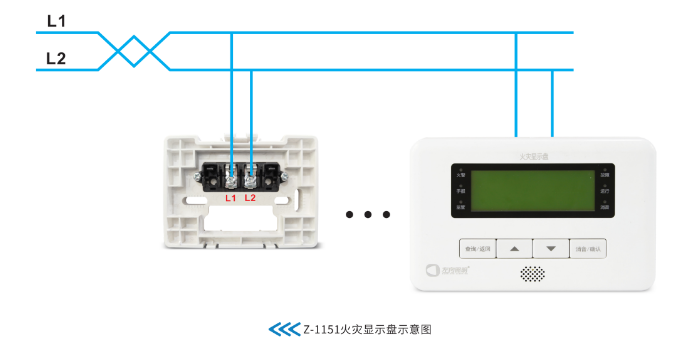

04、Z-1151火灾显示盘接线图

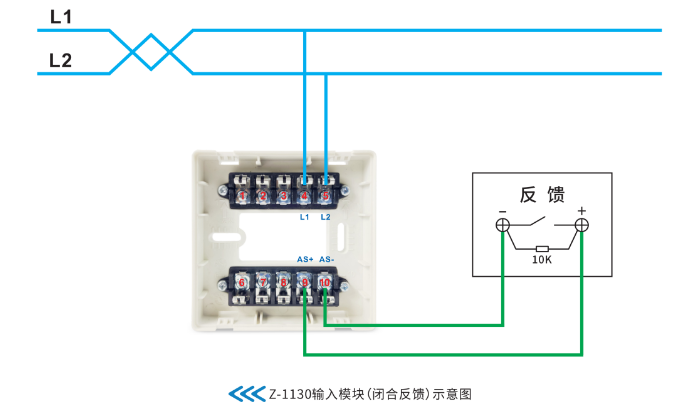

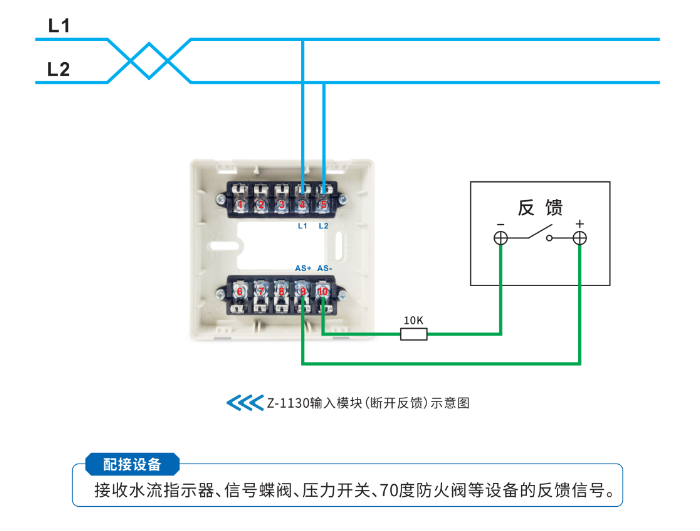

05、Z-1130输入模块接线图

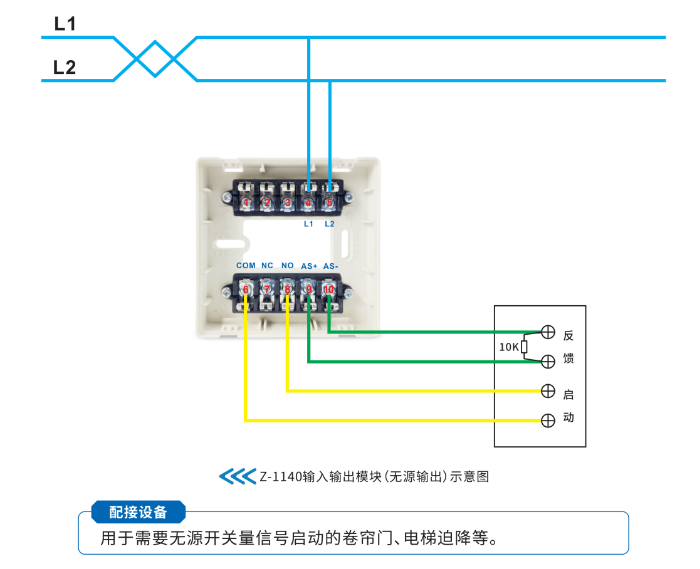

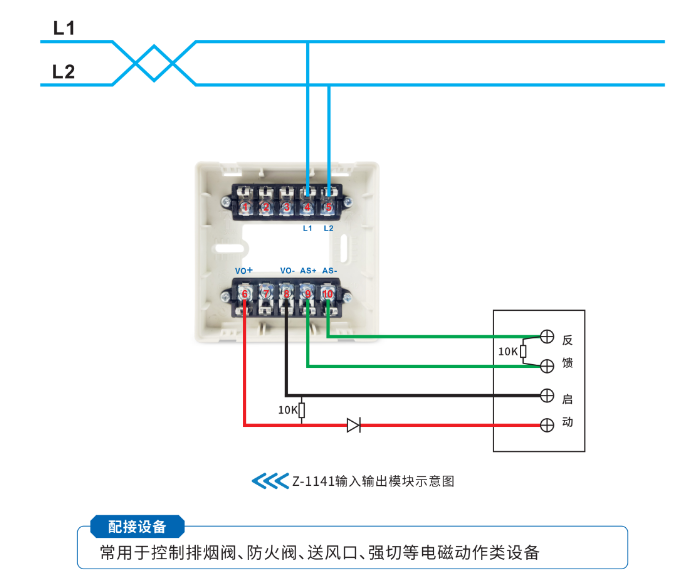

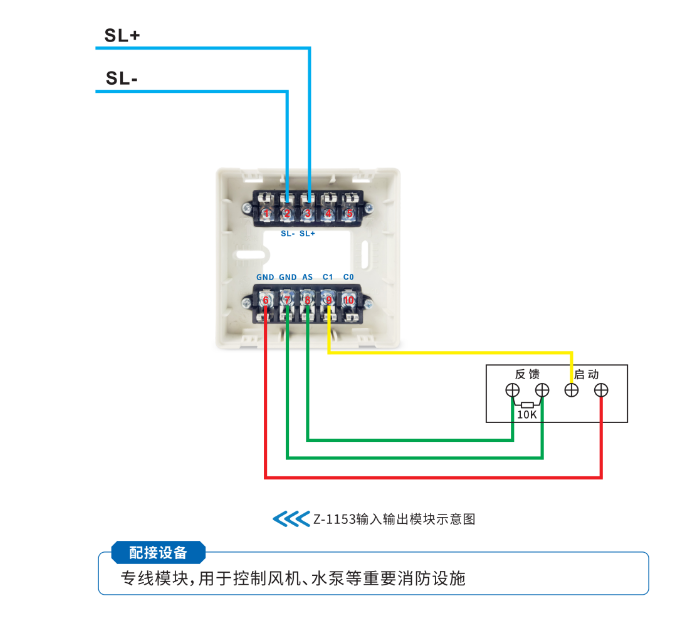

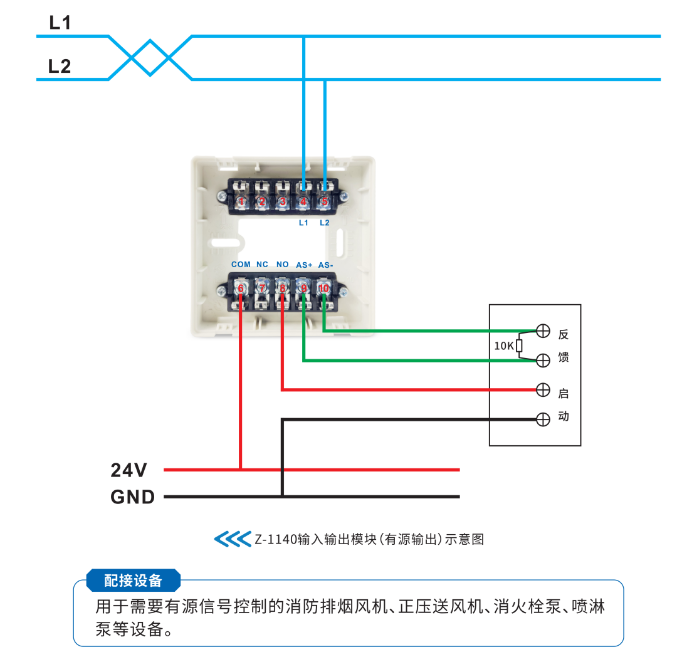

06、输入输出模块接线图

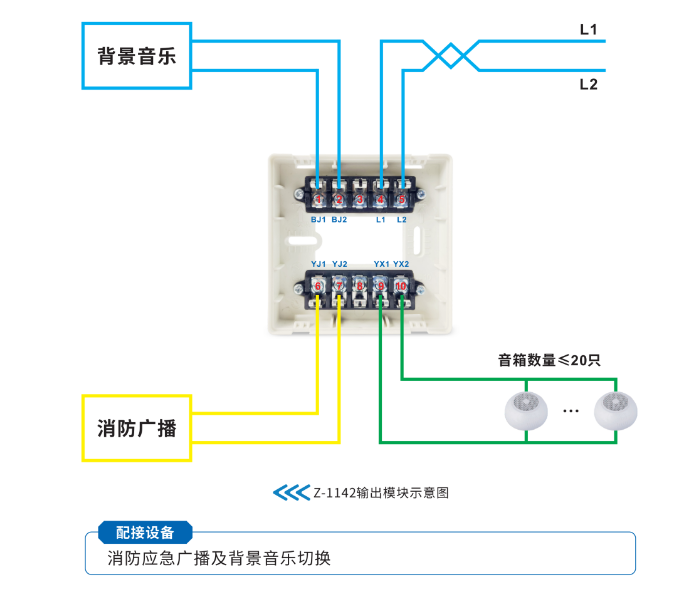

07、Z-1142输出模块接线图

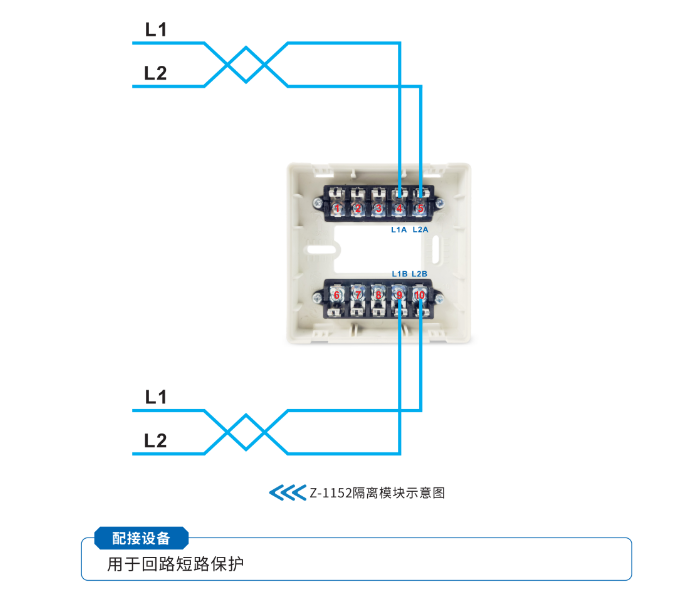

08、Z-1152隔离模块接线图

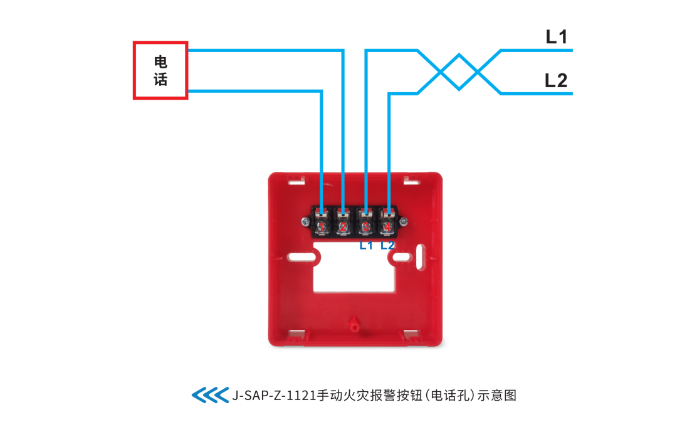

09、J-SAP-Z-1121手动火灾报警按钮（电话孔）接线图

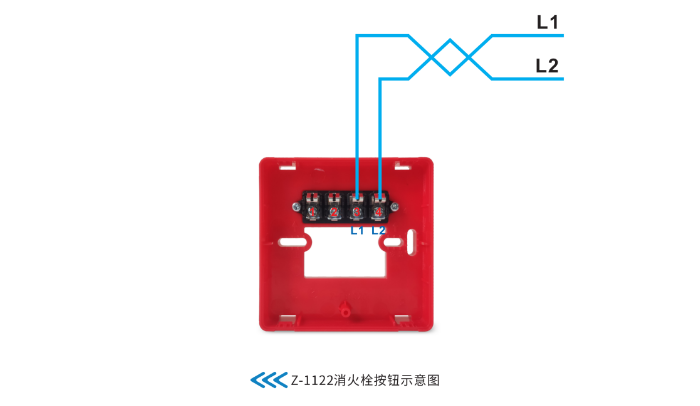

10、Z-1122消火栓按钮接线图

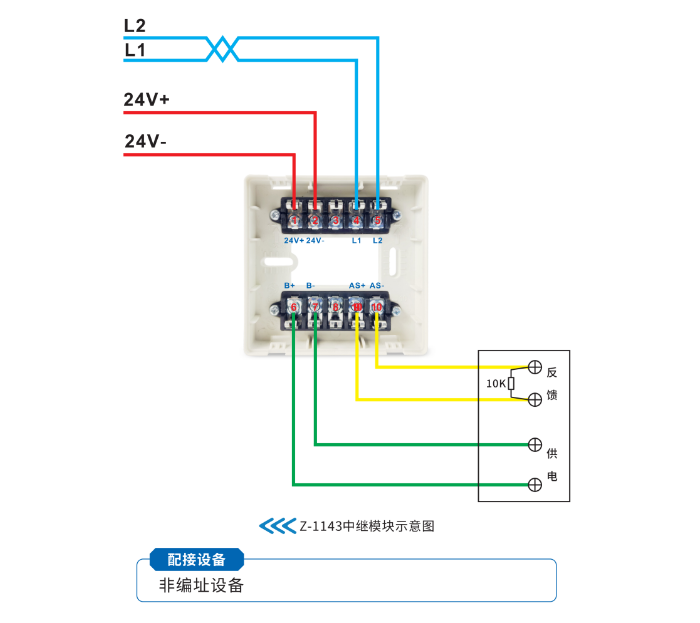

11、Z-1143中继模块接线图
