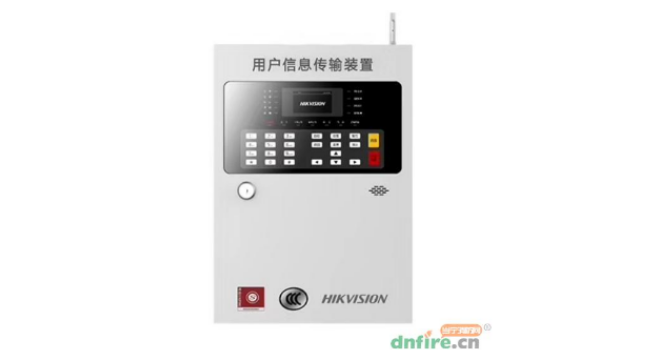

01、设备介绍

　　NP-FCT100型用户信息传输装置(以下简称用传)集报警上传、设备自检、复位等功能于一身，安装方便、使用简单。

　　用传可通过CAN总线、485总线或232线连接火灾自动报警系统，并通过有线或无线网络连接监控中心平台。在险情或异常发生时，用传可实时将控制器的报警信息、运行情况或故障上传至监控中心。

02、系统构架

03、功能介绍

　◎2路RS-232通讯接口、2路RS-485通讯接口，1路CAN通讯接口、1路RJ45网络通讯口

　◎手动报警：具有手动火警按钮，可以向管理平台上传火灾报警信息

　◎断网续传：网络断网恢复后，接续上传断网期间的数据

　◎值班查岗：支持值班查岗功能

　◎1路开关量输入，2路常开输出

　◎1个以太网接口，能够对目标IP，目标机号，本机机号设置

　◎支持存储历史火警、历史请求/反馈、历史操作、历史故障等共10000条日志

　◎提供液晶显示（128x64），提供实时时钟

04、上行参数设置

　　登录界面点击“确认”输入初始密码进入主菜单界面，参数配置主要上、下行通讯参数配置。

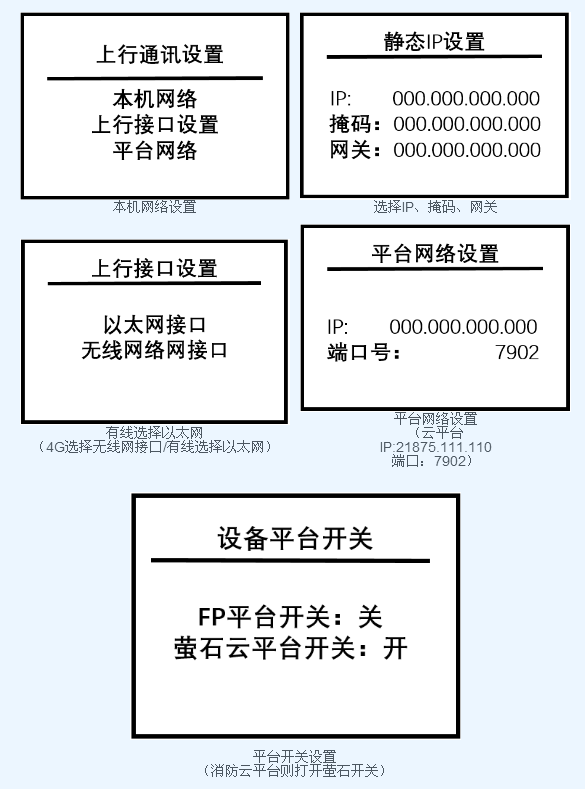

　① 有线设置

　　1、上行通讯配置:通过左右方向键，选择“上行通讯设置”进入设置界面①本机网络设置;②上行接设置:3平台网络设置;本机机号设置。

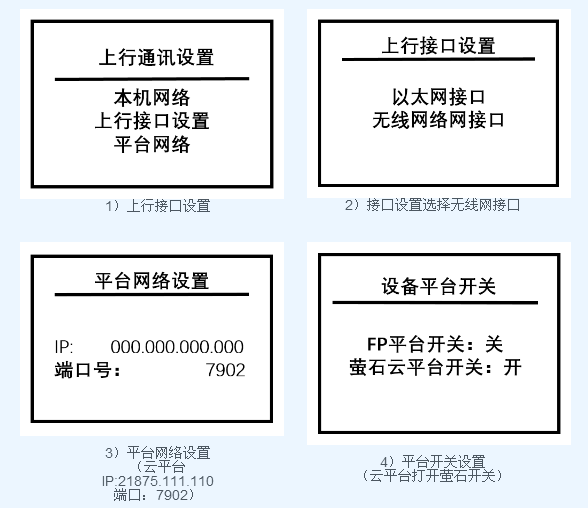

　② 4G卡版本设置

　　如果设备是萤石网络那么需要在设备web获取萤石验证码（参考下章节）。

　　①上行接口设置

　　②无线网络设置

　　③平台开关

　　④萤石开关

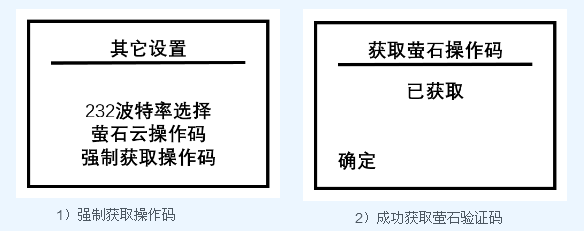

　　③ 萤石码获取

　　如果设备添加萤石云平台则需要获取萤石验证码；

　　1）强制获取操作码；

　　2）获取操作码；

　　3）查看萤石操作码

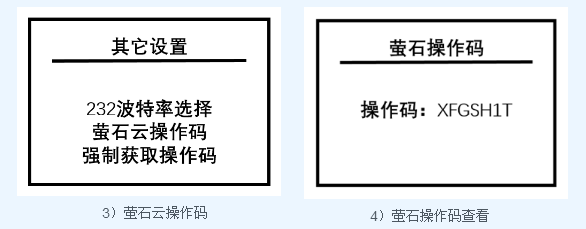

　　④ 萤石码查看

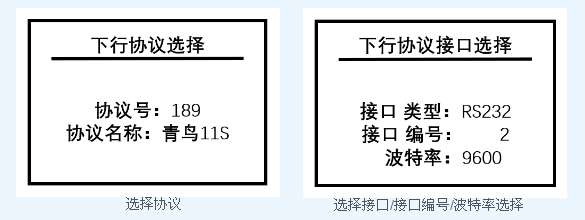

　　⑤ 下行设置

　　通过左右方向键，选择“下行通讯设置”进入设置界面，

　　1）下行协议号选择；

　　2）下行接口选择

测试

　　若提示链路故障，则表明上行不通，代表用传到服务器不通，需要排查地址和端口配置等。若提示连接故障，则表明下行不通，代表用传到消控主机不通，需排查协议号设置和串口线等的连接。实际按前端传感器--火灾报警控制器一用户传输装置---海康消防云台，整个链路畅通为准

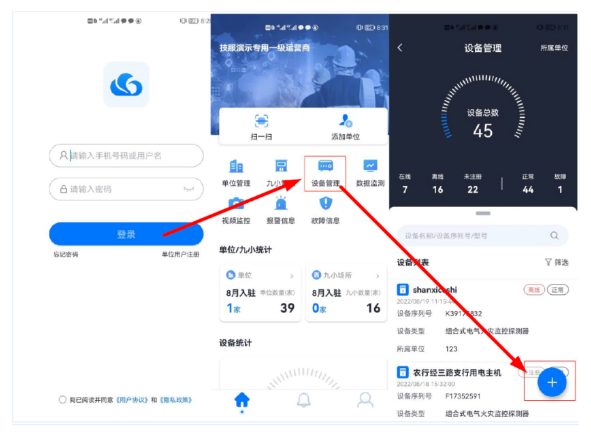

　　⑥ 平台添加

　　1）申请注册云平台账号，手机下载火先知APP，登入账号

　　2）进入设备管理界面，点击右下角扫一扫图标，扫描设备标签二维码

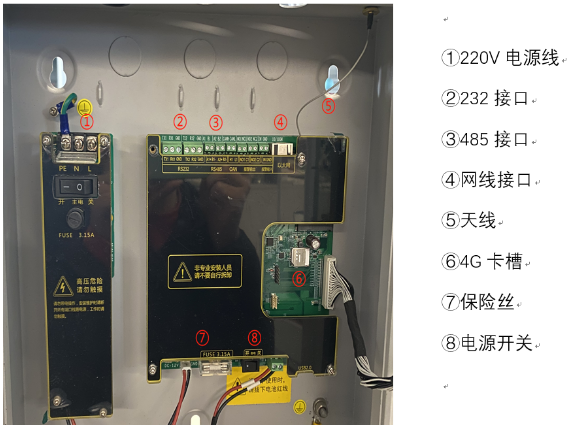

　　⑦ 设备接线、安装

　　1、接线:三芯电源线220V交流主电供电，主电开关，备电开关，上行无线接口卡槽，4G物联网卡，上行有线接口，网口下行接口232(tx-发，rx-收，gnd-地)或485串口端子

　　2、安装:安装在火灾报警控制器旁边，螺挂墙固定，走线顺畅；
