一、问题描述及原因分析
1.问题描述

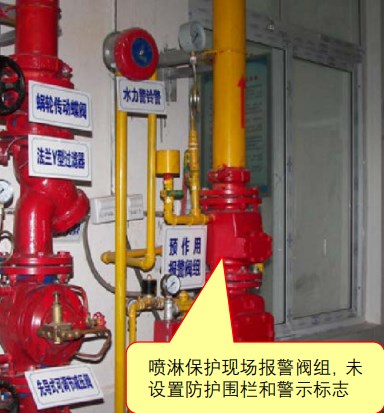

1)安装在喷淋保护现场的报警阀组,未设置防护围栏和警示标志,容易被碰撞甚至损坏;【图示1】

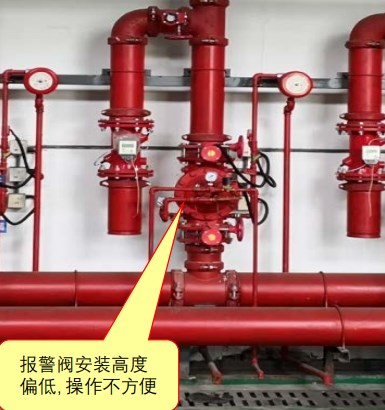

2)报警阀组安装高度太低或太高,操作不方便;【图示2】

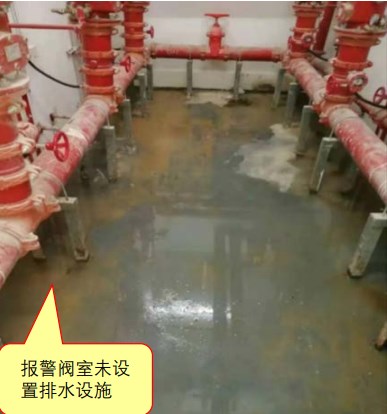

3)报警阀安装部位室内地面未设置排水设施;【图示3】

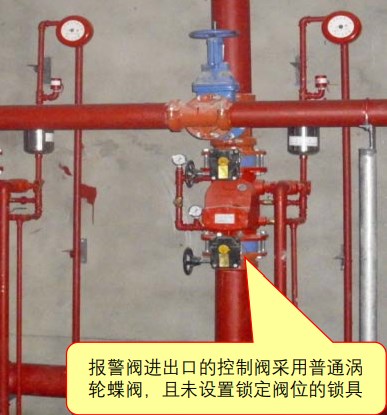

4)报警阀进出口的控制阀采用普通涡轮蝶阀,且未设置锁定阀位的锁具。【图示4】
图示1
图示2
图示3
图示4
2.原因分析
施工前技术交底不到位,施工人员未按照规范要求施工,施工班组技术薄弱。
二、规范要求及正确做法
1.规范要求
☆《自动喷水灭火系统设计规范》(GB 50084-2017)第6.2.6条、第6.2.7条。【图示5】【图示6】
☆《自动喷水灭火系统施工及验收规范》(GB 50261-2017)第5.3.1条。

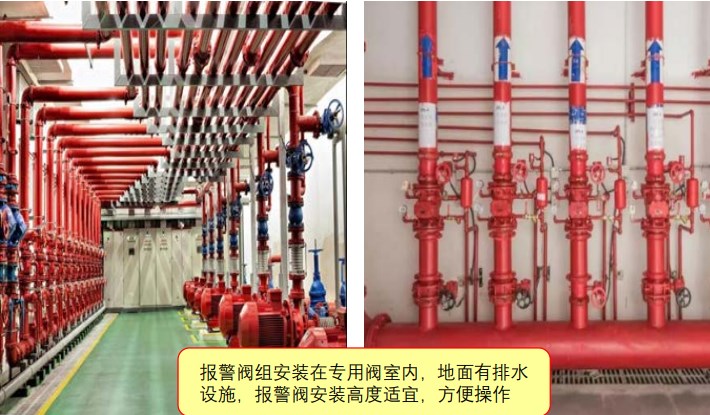

2.正确做法
图示5
图示6
三、应对措施及防治指南
1.连接报警阀进出口的控制阀应采用信号阀。当不采用信号阀时,控制阀应设锁定阀位的锁具;
2.报警阀组应安装在便于操作的明显位置,距室内地面高度宜为1.2m;两侧与墙的距离不应小于0.5m;正面与墙的距离不应小于1.2m;报警阀组凸出部位之间的距离不应小于0.5m。安装报警阀组的室内地面应有排水设施;
3.报警阀安装前进行技术交底,落实安装技术要点,施工中加强重点环节的自检,监理单位加强监督检查。
来源:《江苏省民用建筑工程消防验收常见问题解析及防治指南》
《自动喷水灭火系统设计规范》(GB 50084-2017)
第6.2.6条 报警阀组宜设在安全及易于操作的地点,报警阀距地面的高度宜为1.2m。设置报警阀组的部位应设有排水设施。

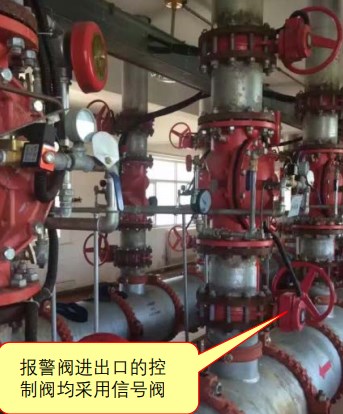

第6.2.7条 连接报警阀进出口的控制阀应采用信号阀。当不采用信号阀时,控制阀应设锁定阀位的锁具。
《自动喷水灭火系统施工及验收规范》(GB 50261-2017)
第5.3.1条 报警阀组的安装应在供水管网试压、冲洗合格后进行。安装时应先安装水源控制阀、报警阀,然后进行报警阀辅助管道的连接。水源控制阀、报警阀与配水干管的连接,应使水流方向一致。报警阀组安装的位置应符合设计要求;当设计无要求时,报警阀组应安装在便于操作的明显位置,距室内地面高度宜为1.2m;两侧与墙的距离不应小于0.5m;正面与墙的距离不应小于1.2m;报警阀组凸出部位之间的距离不应小于0.5m。安装报警阀组的室内地面应有排水设施,排水能力应满足报警阀调试、验收和利用试水阀门泄空系统管道的要求。
检查数量:全数检查。
检查方法:检查系统试压、冲洗记录表,观察检查和尺量检查。
