一、问题描述及原因分析

1．问题描述

细水雾管道支、吊架安装形式不符合规范要求，或支、吊架设置数量不够。【图示1】【图示2】

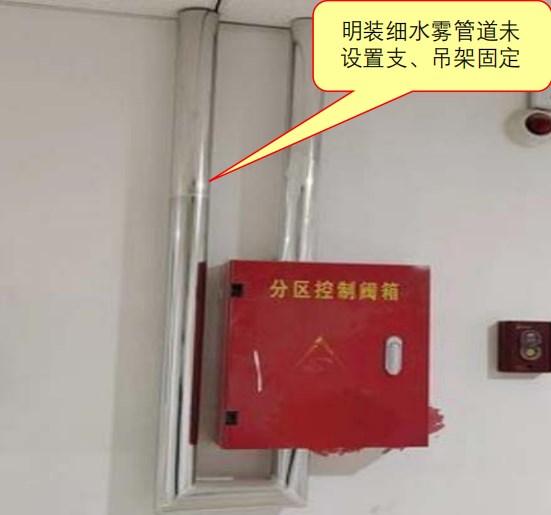

图示1

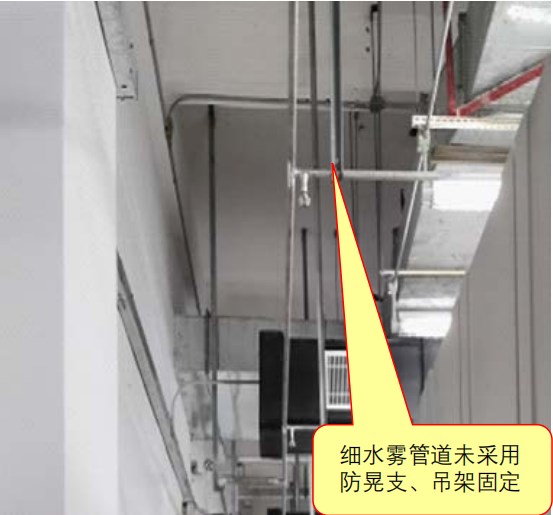

图示2

2．原因分析

施工单位对细水雾管道施工要求不熟悉，按照普通消防给水管道支、吊架的安装要求进行施工。

二、规范要求及正确做法

1．规范要求

☆《细水雾灭火系统技术规范》(GB 50898-2013)第3.3.9条。【图示3】【图示4】

2．正确做法

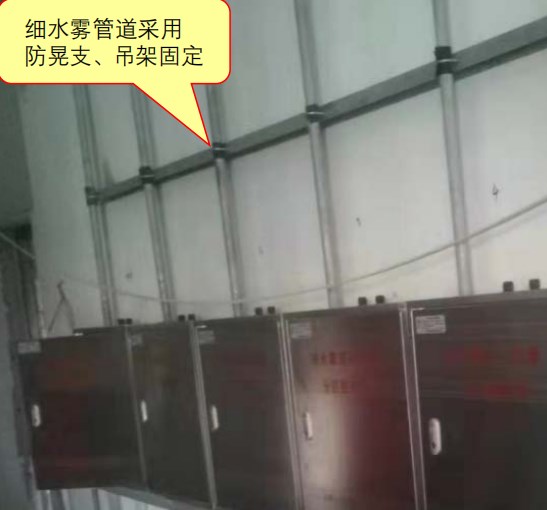

图示3

图示4

三、应对措施及防治指南

1．设计单位在施工说明中应明确管道支、吊架安装要求；

2．施工单位应严格按照规范和设计要求，对管道支、吊架的安装形式、设置位置、布置间距进行深化设计，以确保细水雾灭火系统的管道安装牢固，不产生径向晃动和轴向窜动；

3．防晃支架的设置可参照现行国家标准《气体灭火系统施工及验收规范》GB 50263的相关规定。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《细水雾灭火系统技术规范》(GB 50898-2013)

第3.3.9条 系统管道应采用防晃金属支、吊架固定在建筑构件上。支、吊架应能承受管道充满水时的重量及冲击，其间距不应大于表3.3.9的规定。
支、吊架应进行防腐蚀处理，并应采取防止与管道发生电化学腐蚀的措施。

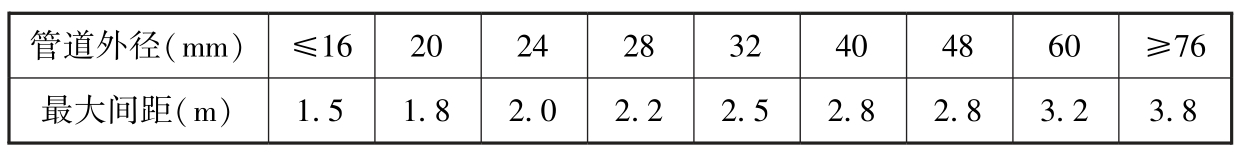

表3.3.9 系统管道支、吊架的间距
