模拟末端试水装置如何设置？
一、问题描述及原因分析
1．问题描述
消防炮灭火系统未设置模拟末端试水装置，或设置方式不符合规范要求。【图示1】【图示2】【图示3】
图示1

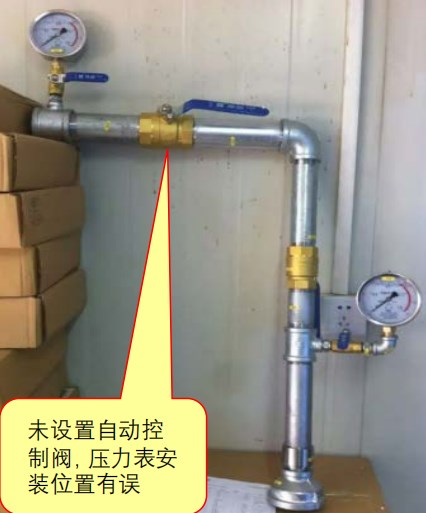

图示2

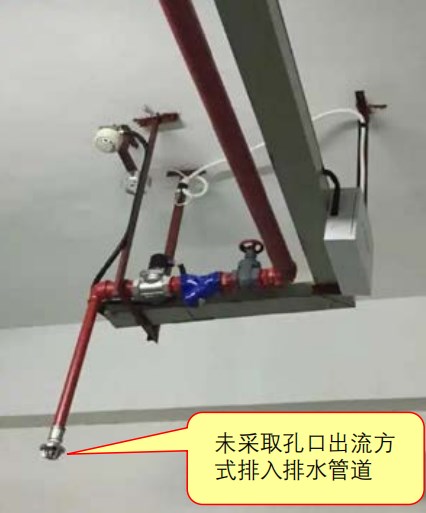

图示3

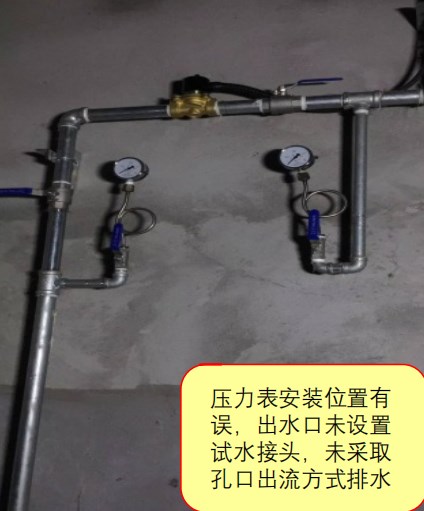

2．原因分析
1）设计图纸模拟末端试水装置组件不全，排水方式不明确；
2）施工单位未按设计要求安装模拟末端试水装置，或者按照自动喷水灭火系统末端试水装置的做法进行施工；
3）设备制造商提供的成套模拟末端试水装置不符合规范要求，功能缺失。
二、规范要求及正确做法
1．规范要求
☆《自动跟踪定位射流灭火系统技术标准》(GB 51427-2021)第4.3.11、4.3.12、4.3.13、4.3.14、4.3.15条。【图示4】
2．正确做法

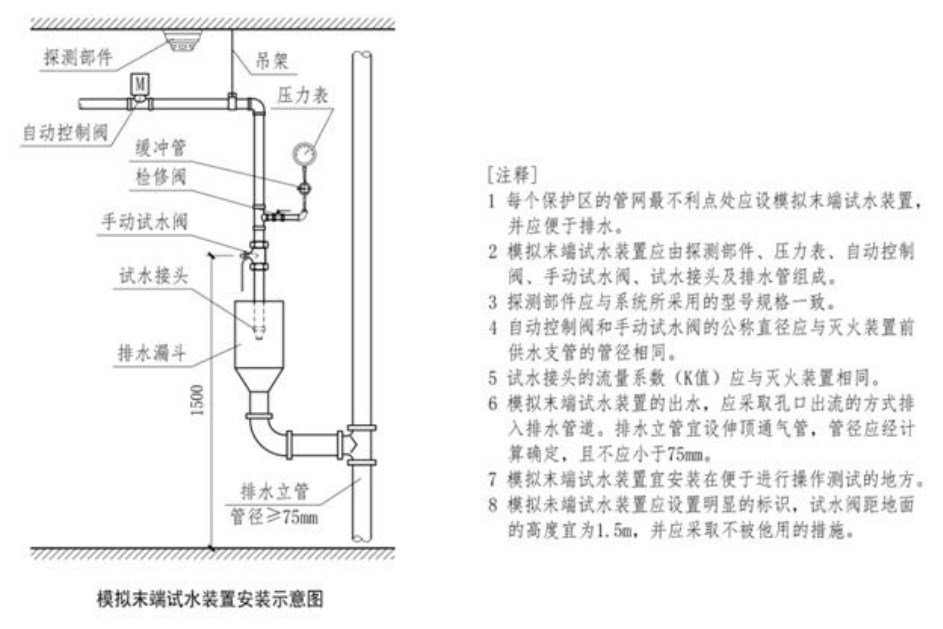

图示4
三、应对措施及防治指南
设计文件中应明确模拟末端试水装置的安装要求，施工单位应严格按照规范和设计要求进行施工。
来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》
《自动跟踪定位射流灭火系统技术标准》(GB 51427-2021)
第4.3.11条 每个保护区的管网最不利点处应设模拟末端试水装置，并应便于排水。
第4.3.12条 模拟末端试水装置应由探测部件、压力表、自动控制阀、手动试水阀、试水接头及排水管组成，并应符合下列规定：
1 探测部件应与系统所采用的型号规格一致；
2 自动控制阀和手动试水阀的公称直径应与灭火装置前供水支管的管径相同；
3 试水接头的流量系数（K值）应与灭火装置相同。
第4.3.13条 模拟末端试水装置的出水，应采取孔口出流的方式排入排水管道。排水立管宜设伸顶通气管，管径应经计算确定，且不应小于75mm。
第4.3.14条 模拟末端试水装置宜安装在便于进行操作测试的地方。
第4.3.15条 模拟未端试水装置应设置明显的标识，试水阀距地面的高度宜为1.5m，并应采取不被他用的措施。
