1 总则

1 总则

1.0.2　本规程适用于城镇燃气管道及管道附属设施、厂站内工艺管道、管网工艺设备的泄漏检测。本规程不适用于储气设备本体的泄漏检测。

1.0.2　本规程适用于城镇燃气管道及管道附属设施、供气厂站至用户引入管之间的内工艺管道、输配管道及管网工艺设备、管道附属设施的泄漏检测。本规程不适用于储气设备本体的泄漏检测。

2 术语

2 术语

2.0.1　城镇燃气管网　city gas piping system

从城镇燃气供气点至用户引入管之间的管道、管道附属设施、厂站内工艺管道及管网工艺设备的总称。

2.0.1　城镇燃气管网　city gas piping system

从城镇燃气供气点厂站至用户引入管之间的管道、管道附属设施、厂站内工艺管道、输配管道及管网工艺设备、管道附属设施的总称。

2.0.7　泄漏点 leakage point

各类燃气设施发生泄漏的实际部位。

2.0.8　车载泄漏检测仪器 on-board leak detection instrument

固定安装在机动车或电动自行车上，集成有快速检测响应功能的燃气泄漏检测仪器，简称车载仪器。

2.0.9　手持泄漏检测仪器 handheld leak detection instrument

由检测人员自行携带的小体积、轻量化的燃气泄漏检测仪器，简称手持仪器。

3 检测

3 检测

3.1.1　泄漏检测人员应根据管网和厂站的规模及设备、设施的数量等因素配置，并应通过相关知识及检测技能的培训。

3.1.1　泄漏检测人员应根据管网和厂站的规模及设备、设施的数量等因素配置，并应通过相关知识及检测技能的培训，合格后方可上岗。

3.1.2　泄漏检测人员及检测场所的安全保护应符合现行行业标准《城镇燃气设施运行、维护和抢修安全技术规程》CJJ 51的规定。检测现场安全标志的设置应符合现行行业标准《城镇燃气标志标准》CJJ/T 153的有关规定。

3.1.2　泄漏检测人员及检测场所的安全保护应符合现行行业标准《城镇燃气设施运行、维护和抢修安全技术规程》CJJ  51的规定。检测现场安全标志的设置应符合现行行业标准《城镇燃气标志标准》CJJ/T 153的有关规定。

3.1.2A 泄漏检测人员进入燃气厂站、阀门井、阀室、地下调压站（箱）等进行泄漏检测前，应先检查场所是否有燃气泄漏。

3.1.2B   泄漏检测人员进入阀门井（地下阀室）、地下调压站（箱）等地下场所时，应符合下列规定：

1　应在满足下列要求时，检测人员方可进入：

1）氧气浓度应大于19.5%；

2）可燃气体浓度应小于爆炸下限的20%；

3）一氧化碳浓度应小于30mg/m³；

4）硫化氢浓度应小于10mg/m³。

2  宜使用两台检测仪器对地下场所的气体进行检测；

3　检测过程中，检测仪器应始终处于工作状态，当检测仪器显示的气体浓度变化超过限值并发出报警时，检测人员应立即停止作业返回地面，并对场所内采取通风措施，待各种气体浓度符合要求后，方可继续工作。

3.1.5　泄漏检测方法应根据检测项目和检测程序进行选择，并可按表3.1.5的规定执行。当同时采用两种以上方法时，应以仪器检测法为主。

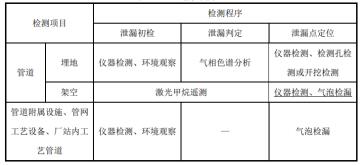

表3.1.5　泄漏检测方法

3.1.5　泄漏检测方法应根据检测项目和检测程序进行选择，并可按表3.1.5的规定执行。当同时采用两种以上方法时，应以仪器检测法为主。

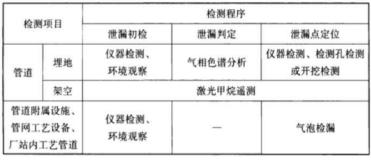

表3.1.5　泄漏检测方法

3.1.6　确认燃气设施有泄漏时，应对泄漏点周边的市政井、管沟、地下室等可能有燃气积聚的建筑物、构筑物进行检测。

3.1.7　泄漏检测过程中，检测人员应穿防静电工作服、鞋。进入阀门井（地下阀室）、地下调压站（箱）等地下场所时应有专人监护，并应穿戴防护用具，系好安全带，泄漏检测人员防护应符合国家相关标准规定。

3.2.1　埋地管道的泄漏初检宜在白天夜间进行，且宜避开风、雨、雪等恶劣天气。

3.2.1　埋地管道的泄漏初检宜在白天夜间进行，且宜避开风、雨、雪等恶劣天气。

3.2.2　埋地管道的泄漏初检可采取车载仪器、手推车载仪器或手持仪器等检测方式，检测速度不应超过仪器的检测速度限定值，并应符合下列规定：

1　对埋设于车行道下的管道，宜采用车载仪器进行快速检测，车速不宜超过30km/h；

2　对埋设于人行道、绿地、庭院等区域的管道，宜采用手推车载仪器或手持仪器进行检测，行进速度宜为1m/s。

3.2.2　埋地管道的泄漏初检可采取车载仪器、手推车载仪器或手持仪器等检测方式，检测速度不应超过仪器的检测速度限定值，并应符合下列规定：

1　对埋设于车行道下的管道，宜采用车载仪器进行快速检测，车速不宜超过30km/h；

2　对埋设于人行道、绿地、庭院等区域的管道，宜采用手推车载仪器或手持仪器进行检测，行进速度宜为1m/s正常步行速度。

3.2.7　检测孔检测完成后，应对各检测孔的燃气浓度数值进行对比分析，确定燃气浓度峰值的检测孔，并应从该检测孔进行开挖检测，直至找到泄漏部位。

3.2.7　检测孔检测完成后，应对各检测孔的燃气浓度数值进行对比分析，确定燃气浓度峰值的检测孔，并应从该检测孔进行开挖检测，直至找到泄漏部位点。

3.3.4　进入阀门井（地下阀室）、地下调压站（箱）等地下场所检测时应符合下列规定：

1　满足下列要求时，检测人员方可进入：

1）氧气浓度大于19.5%；

2）可燃气体浓度小于爆炸下限的20%；

3）一氧化碳浓度小于30mg/m³；

4）硫化氢浓度小于10mg/m³。

2　检测过程中，各种气体检测仪器应始终处于工作状态，当检测仪器显示的气体浓度变化超过限值并发出报警时，检测人员应立即停止作业返回地面，并对场所内采取通风措施，待各种气体浓度符合要求后，方可继续工作。

3.3.4　进入阀门井（地下阀室）、地下调压站（箱）等地下场所检测时应符合下列规定：

1　满足下列要求时，检测人员方可进入：

1）氧气浓度大于19.5%；

2）可燃气体浓度小于爆炸下限的20%；

3）一氧化碳浓度小于30mg/m³；

4）硫化氢浓度小于10mg/m³。

2　检测过程中，各种气体检测仪器应始终处于工作状态，当检测仪器显示的气体浓度变化超过限值并发出报警时，检测人员应立即停止作业返回地面，并对场所内采取通风措施，待各种气体浓度符合要求后，方可继续工作。

3.3.6　阀门井（地下阀室）、地下调压站（箱）等地下场所内检测到有燃气浓度而未找到泄漏部位时应扩大查找范围。

3.3.6　阀门井（地下阀室）、地下调压站（箱）等地下场所内检测到有燃气浓度而未找到泄漏部位点时应扩大查找范围。

4 检测周期

4 检测周期

4.0.1　埋地管道泄漏初检周期应根据材质、设计使用年限及环境腐蚀条件等因素确定。

4.0.1　埋地输配管道泄漏初检周期应根据材质、设计使用年限及环境腐蚀条件等因素确定。

4.0.2　埋地管道常规的泄漏初检周期应符合下列规定：

1　聚乙烯管道和设有阴极保护的钢质管道，检测周期不应超过1年；

2　铸铁管道和未设阴极保护的钢质管道，检测周期不应超过半年；

3　管道运行时间超过设计使用年限的1/2，检测周期应缩短至原周期的1/2。

4.0.2　埋地输配管道常规的泄漏初检周期应符合下列规定：

1　聚乙烯管道和设有阴极保护的钢质管道，检测周期不应超过1年；

2　铸铁管道和未设阴极保护的钢质管道，检测周期不应超过半年；

3　管道运行时间超过设计使用年限的1/2，检测周期应缩短至原周期的1/2可适当缩短。

4.0.3　埋地管道因腐蚀发生泄漏后，应对管道的腐蚀控制系统进行检查，并根据检查结果对该区域内腐蚀因素近似的管道原有的检测周期进行调整，加大检测频率。

4.0.3　埋地输配管道因腐蚀发生泄漏后，应对管道的腐蚀控制系统进行检查，并根据检查和风险评估结果对该区域内腐蚀因素近似的管道原有的检测周期进行调整，加大检测频率。

4.0.4　发生地震、塌方和塌陷等自然灾害后，应立即对所涉及的埋地管道及设备进行泄漏检测，并根据检测结果对原有的检测周期进行调整，加大检测频率。

4.0.4　发生地震、塌方和塌陷等自然灾害后，应立即对所涉及的埋地输配管道及设备进行泄漏检测，并根据检测和风险评估结果对原有的检测周期进行调整，加大检测频率。

5 检测仪器

5 检测仪器

5.1.2　用于埋地管道泄漏初检的泄漏检测仪器的灵敏度应不低于10×10^-6。

5.1.2　用于埋地管道泄漏初检的泄漏检测仪器的灵敏度应不低于10×10^-6，车载仪器的响应时间应小于1s。

5.1.3　检测爆炸下限和检测高浓度的泄漏检测仪器的最大允许误差应为±5%。

5.1.3　检测爆炸下限百分比浓度和检测高气体百分比浓度的泄漏检测仪器的最大允许误差应为±5%。

5.2.2　泄漏检测仪器的可按本规程附录A的规定执行。配备的泄漏检测仪器可具有下列单一功能或多项组合功能：

1　检测气体百万分比浓度；

2　检测气体百分比浓度；

3　检测爆炸下限百分比浓度；

4　检测气体组分百分比。

5.2.2　泄漏检测仪器的可按本规程附录A的规定执行。配备的泄漏检测仪器可应具有下列单一功能或多项组合功能：

1　检测气体百万分比浓度；

2　检测气体百分比浓度；

3　检测爆炸下限百分比浓度；

4　检测气体组分百分比。；

5  检测十亿分比浓度。

附录A

附录A

附录B

附录B

引用标准名录

引用标准名录

1　《城镇燃气设施运行、维护及抢修安全技术规程》CJJ 51

2　《城镇燃气标志标准》CJJ/T  153

1　《城镇燃气设施运行、维护及抢修安全技术规程》CJJ 51

2　《城镇燃气标志标准》CJJ/T  153
