四川赛科电气火灾监控系统技术指导
电气火灾监控系统：
用于接收剩余电流式电气火灾监控探测器等智能部件的信号，监视、控制、管理线路及设备运行，在被保护电气线路剩余电流超限、线缆超温等异常情况发生时，监控器发出声、光报警，并显示具体的部件，满足国标GB14287.1-2014《电气火灾监控设备》的要求。适用于办公楼宇、宾馆饭店、企业厂房及居民住宅配电线路的电气火灾监控系统。
1、电气火灾监控系统图如图1所示：

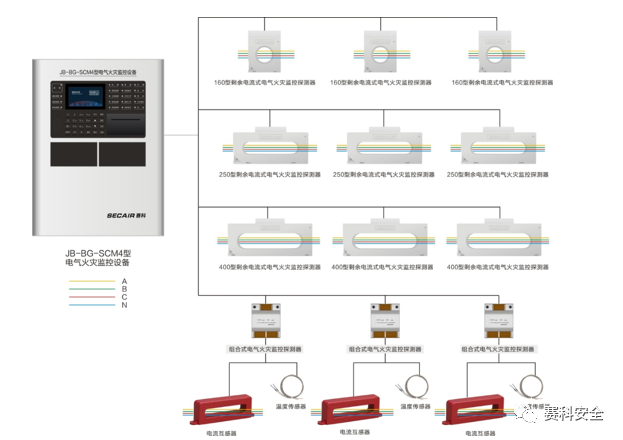

图1 电气火灾监控系统图
2、电气火灾监控各类探测器要与JB-BG-SCM4型电气火灾监控器配套使用，采用无极性二总线连接。推荐使用国标双绞线：ZR-RVS-2x1.5mm²；
3、穿线要求
1) 三相电的穿线要求
▶A、B、C三条火线及N一条零线必须穿过同一互感器，互感器内所穿过的这四条线必须是供给同一负载设备的，N线不能给不是本线路的负载设备使用。(如果是三线制则只需要穿A、B、C三条火线)。
▶N线和三条火线必须同一线序(方向)穿过同一互感器。
▶PE线不可穿过电流互感器。
▶▶穿过互感器的N线不能和PE(保护地)线导通。
2) 单相电的穿线要求
▶单相电为L、N两根线必须同一线序(方向)穿过同一互感器，这两条线必须是供给同一负载设备的，N线不能给不是本线路的负载设备使用。
▶PE线不可穿过电流互感器
▶穿过互感器的N线不能和PE(保护地)线导通。
4、一体式剩余电流式电气火灾探测器编程选择部件类型为剩余电流，可测试一路漏电，一路温度。温度测试为选配，配接PT100温度传感器。
5、组合式（分体式）电气火灾探测器编程选择部件类型为四路组合，支持同时监控4路通道，自动识别接入传感器类型（温度/电流）。
6、编程时漏电阈值为300mA，温度阈值为70，可根据项目实际情况做更改。（温度传感器安装与否，都要设置温度阈值！）
7、漏电报警，查看穿线是否正确，可用钳形表测试漏电情况。
8、组合式电气火灾探测器接线必须从通道1开始，不能跳接。
“通道数”编程“1”：开启通道1；通道2、通道3、通道4被屏蔽；
“通道数”编程“2”：开启通道1、通道2；通道3、通道4被屏蔽；
“通道数”编程“3”：开启通道1、通道2、通道3；通道4被屏蔽；
“通道数”编程“4”，开启通道1、通道2、通道3、通道4。
9、组合式电气火灾探测器编程
模式：选择自动，可自动识别通道所接设备需要测试温度还是漏电，无需进行端口定义；选择手动，则需进行端口定义。
端口：若模式选择手动，则需要设置端口，0表示温度，1表示漏电，接线传感器类型只能以端口定义为准。
