自动跟踪定位射流灭火装置安装方法图
本文的自动跟踪定位射流灭火装置安装方法图适用于常见的5L/s、10L/s的消防水炮。
一、自动跟踪定位射流灭火装置安装方法图

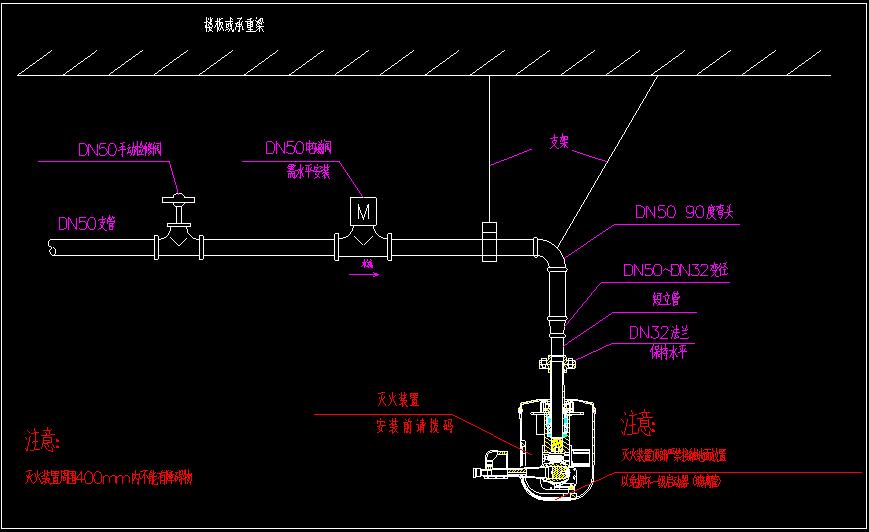

1.中空悬挂安装方法

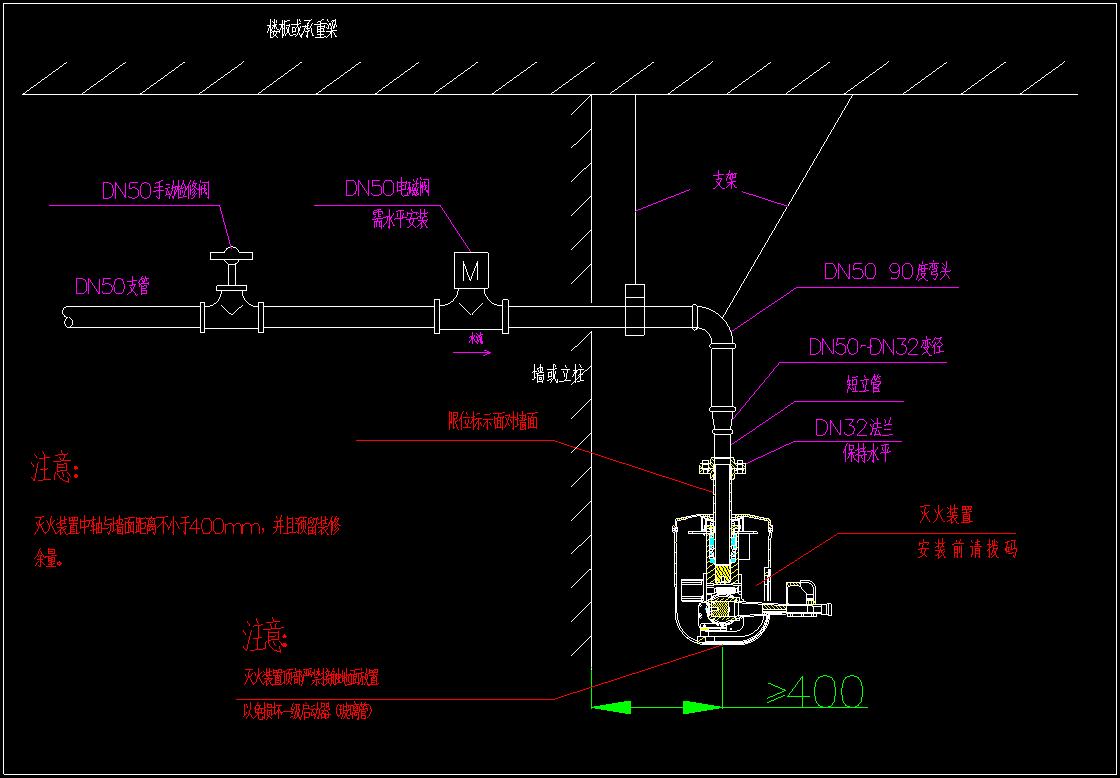

2.靠墙安装方法

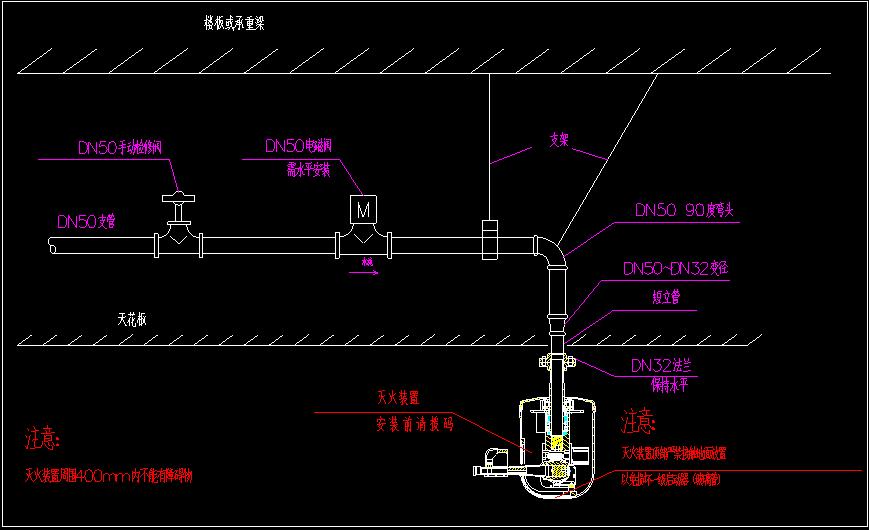

3.吊顶安装方法
二、水炮法兰对接详细图

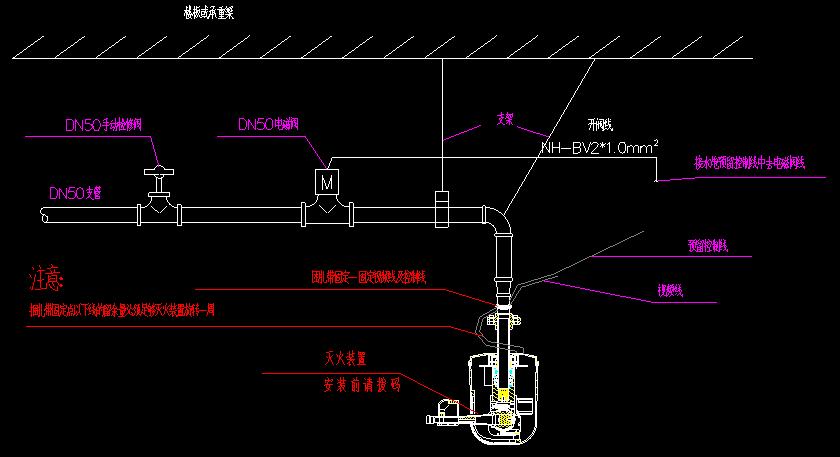

三、控制线、视频线、电磁阀的安装和接线
注意：捆扎带固定点以下线的留余量必须足够灭火装置旋转一周。

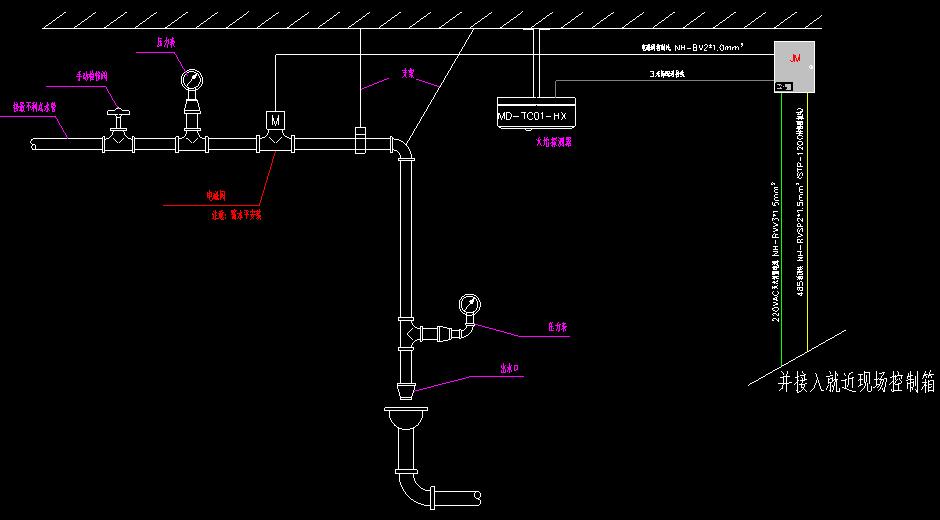

附 末端试水装置安装方法图
末端试水装置可检测系统总体功能的一种简单可行的检测试验装置，系统要求设置末端试水装置为了检验系统的可靠性，要求在供水最不利点处设置末端试水装置。
图纸来源海消消防公开图纸
