西门子电气火灾产品安装指导

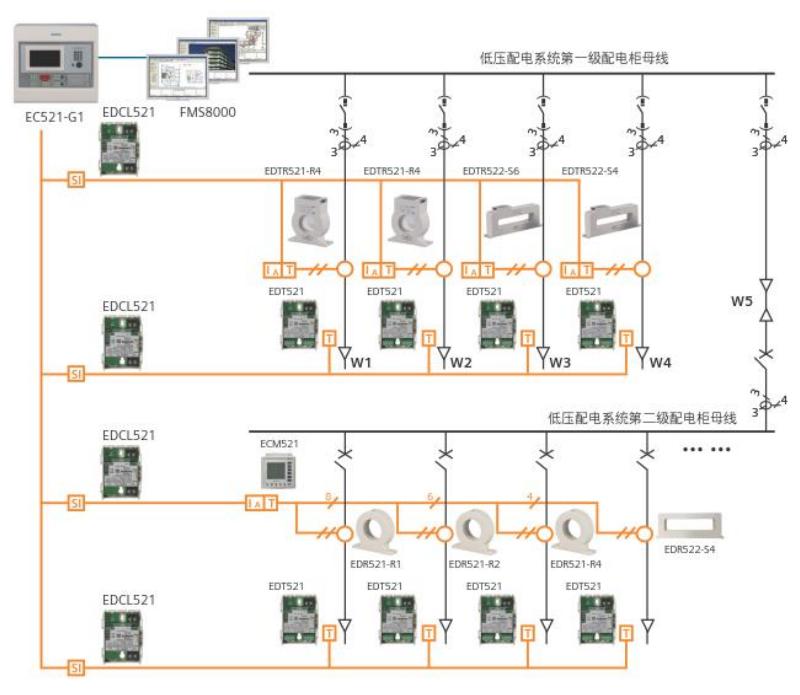

西门子电气火灾监控系统由电气火灾监控设备、电气火灾监控探测器组成。此文档对电气火灾监控探测器的现场安装做一简要说明，以方便现场人员进行安装操作。
一、电气火灾控制器
1、安装
要符合当地相关标准或规范。
1.选择一个洁净干燥的、表面平整、牢固的墙壁。
2.确定安装位置，要使得控制器的前门能自由地打开。

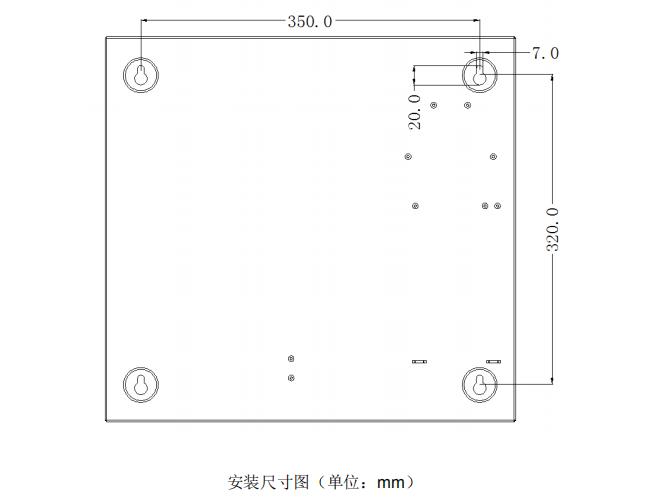

3.在墙上标出4个安装孔的位置。(见上图)
4.在安装孔的位置钻4个孔，并装上膨胀螺栓打入墙内。
5.确定并打通控制器的进线孔，打开敲落空。

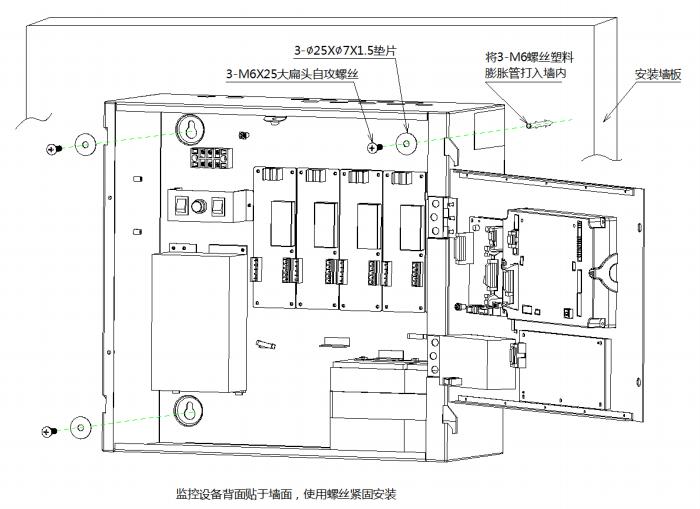

6.将控制器安装孔和膨胀螺栓位置对齐，把M6×25十字大扁头自攻螺丝配上直径25×φ7×1.5垫片将设备拧紧固安装于墙面。（见下图）
7.将线通过尼龙电线固定头，穿进控制器，
8.将电缆接到端子上。
9.将电池安装到正确的位置。
10.关上前面板，用专用工具锁好。将专用工具放在安全的地方。

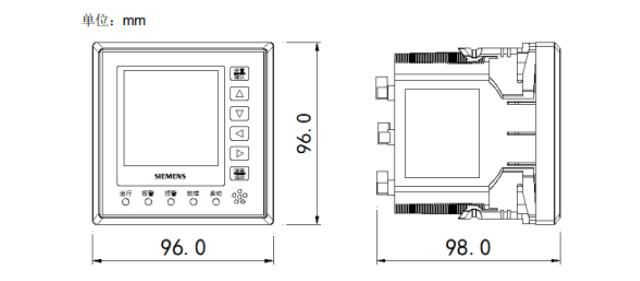

二、ECM521-G1组合式电气火灾监控探测器

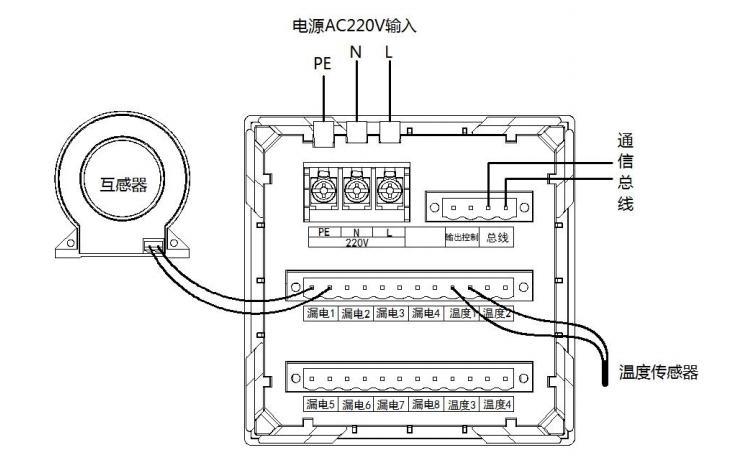

接线图：

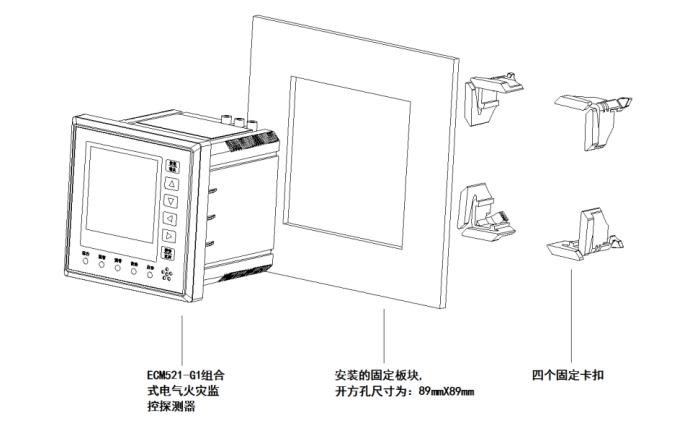

面板安装：

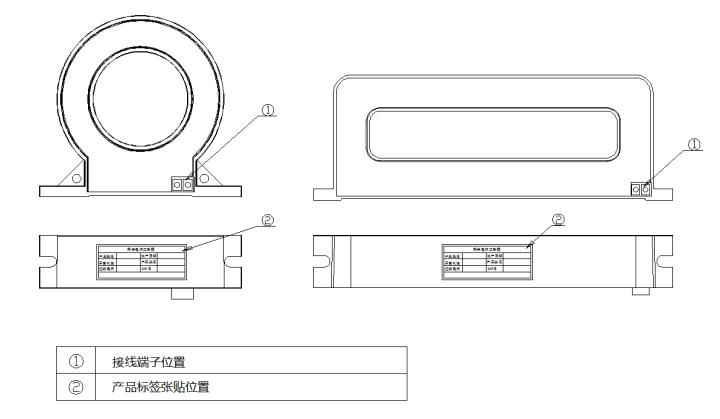

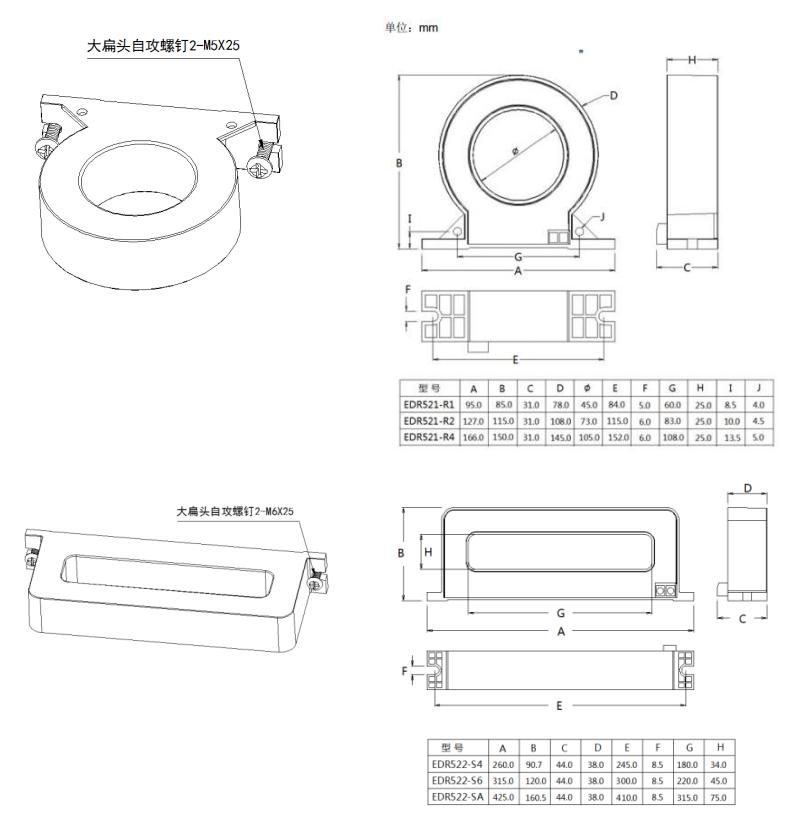

三、EDR521/522 剩余电流互感器
接线图：
安装尺寸：

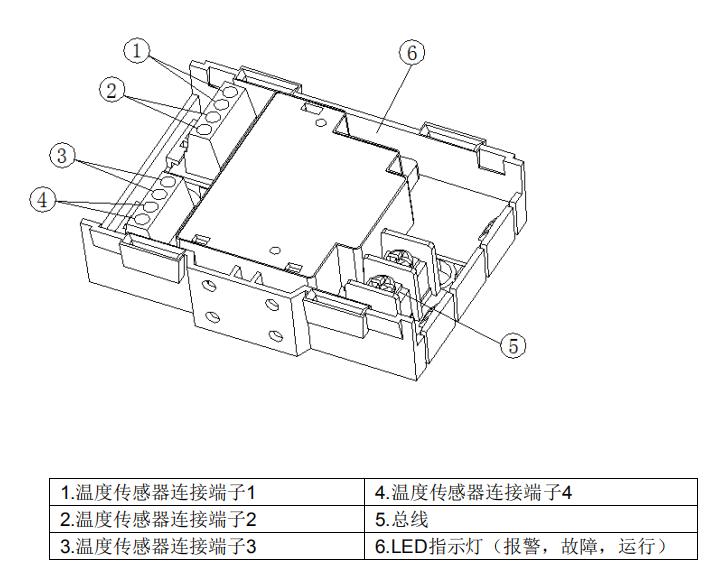

四、EDT521 测温式电气火灾监控探测器
接线：

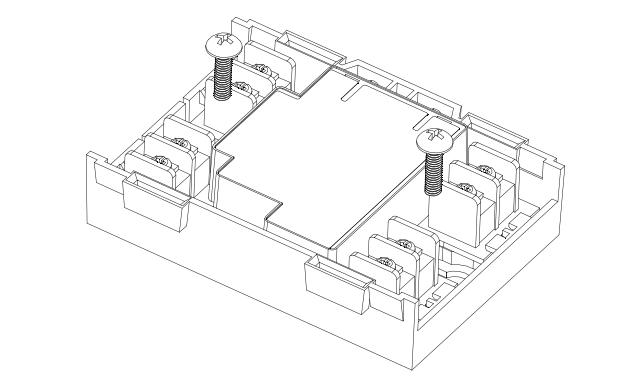

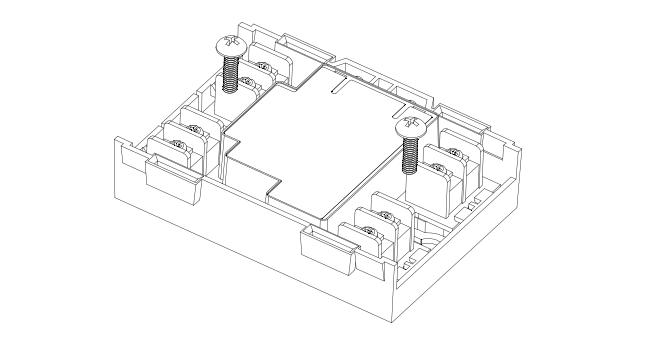

背板安装：
1.将模块放置在平整的表面上。
2.用2个螺钉（M4）将模块固定。安装孔距离：63.5±1.0mm。

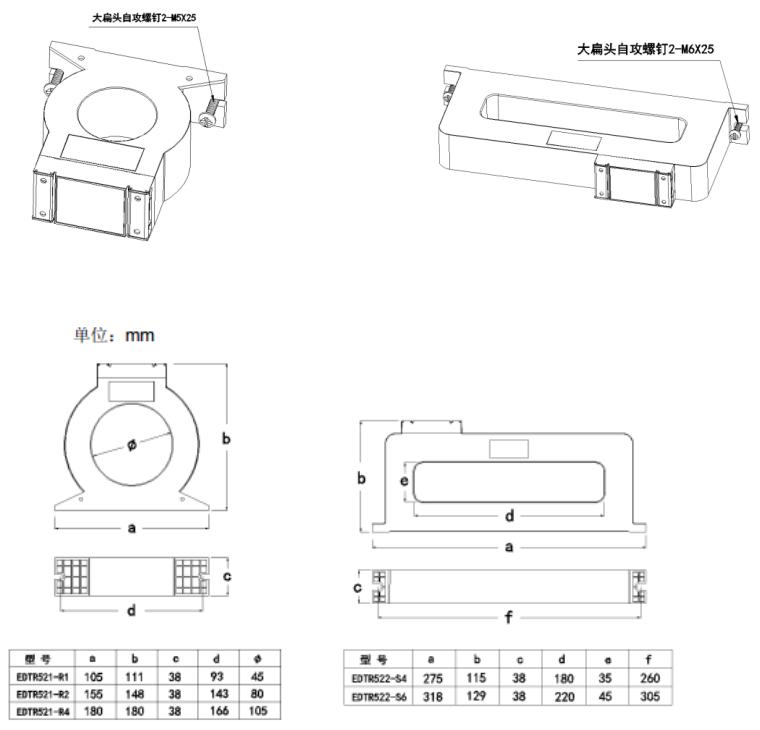

五、EDTR521/2-R/S系列组合式电气火灾监控探测器
接线图：
安装尺寸：

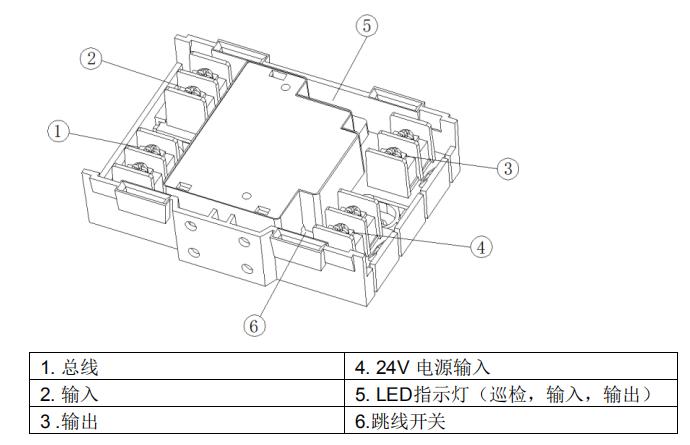

六、EDCIO521输入/输出模块
接线图：
背板安装：
1、将模块放置在平整的表面上。
2、用2个螺钉（M4）将模块固定。安装孔距离：63.5±1.0mm。

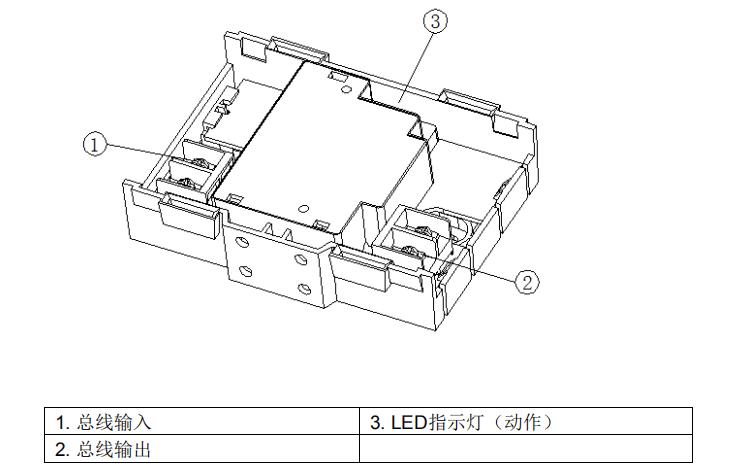

七、EDCL521-G1隔离模块
接线图：
背板安装：
1、将模块放置在平整的表面上。
2、用2个螺钉（M4）将模块固定。安装孔距离：63.5±1.0mm。
